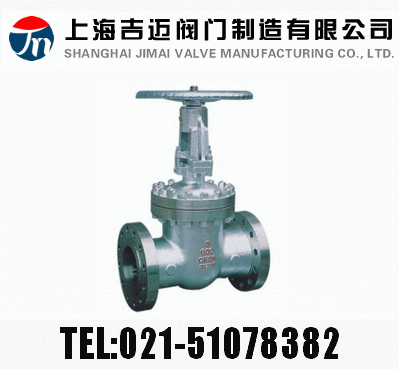

Z40H、Z40Y、Z40W 型 PN100、PN160 鋼制楔式閘閥


  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-51078382
傳真:021-51079323
技術:021-51078382

產品說明   服務承諾   訂貨流程

上海吉邁閥門制造有限公司主要生產≦Z40HZ40Y、Z40W 型 PN100、PN160 鋼制楔式閘閥≧也是國內閘閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將為您提供較優質的服務!

產品說明】

Z40H、Z40Y、Z40W 型 PN100、PN160 鋼制楔式閘閥:手動、法蘭連接、明桿楔式彈性閘板,閥座密封面材料為不銹鋼、硬質合金,工作壓力 10.0~16.0MPa,閥體材料為碳素鋼(Z40H-100~160 Z40Y-100~160)、鉻鉬鋼(Z40Y-100I~160I)、不銹鋼(Z40W-100P~160P)的閘閥。

產品性能參數】

Z40H、Z40Y、Z40W 型 PN100、PN160 鋼制楔式閘閥主要性能參數
型號 PN 工作壓力 / MPa 適用溫度 / ℃ 適用介質
Z40H-100 100 10.0 ≤ 425 水、蒸汽、油品
Z40H-160 160 16.0
Z40Y-100 100 10.0
Z40Y-160 160 16.0
Z40Y-100I 100 10.0 ≤ 550 蒸汽、油品
Z40Y-160I 160 16.0
Z40W-100P 100 10.0 ≤ 200 醋酸類
Z40W-160P 160 16.0

返回頁首

產品零部件材料】

Z40H、Z40Y、Z40W 型 PN100、PN160 鋼制楔式閘閥零部件材料
型號 材料
閥體、閥蓋、閘板 閥桿 密封面 填料
Z40H-100 碳素鋼 鉻不銹鋼 堆焊鐵基合金 石棉石墨或柔性石墨
Z40H-160
Z40Y-100 堆焊硬質合金
Z40Y-160
Z40Y-100I 鉻鉬鋼 鉻鉬鋼 堆焊硬質合金 石棉石墨或柔性石墨
Z40Y-160I
Z40W-100P 鉻鎳鉬鈦不銹鋼 鉻鎳鉬鈦不銹鋼 堆焊硬質合金 聚四氟乙烯
Z40W-160P

返回頁首

產品外形及結構尺寸 (PN100)】

Z40H、Z40Y、Z40W 型 (PN100) 鋼制楔式閘閥外形及結構尺寸
DN L D D1 D2 D8 b z×ød H H1 D0 重量 / kg
25 210 135 100 78 501 24 4×ø18 310 13
32 230 150 110 82 65 24 4×ø23 320 20
40 240 165 125 95 75 26 4×ø23 360 60
50 250 195 145 112 85 28 4×ø25 490 558 360 50
65 280 220 170 138 110 32 8×ø25 540 622 400 70
80 310 230 180 148 115 34 8×ø25 572 671 400 100
100 350 265 210 172 145 38 8×ø30 573 671 400 110
125 400 310 250 210 175 42 8×ø34 744 892 560 180
150 450 350 290 250 205 46 12×ø34 800 972 560 250
200 550 430 360 312 265 54 12×ø41 800 972 560 360
250 650 500 430 382 320 60 12×ø41 1050 1305
300 750 585 500 442 375 70 16×ø48 1200 1505

返回頁首

產品外形及結構尺寸 (PN160)】

Z40H、Z40Y、Z40W 型 (PN160) 鋼制楔式閘閥外形及結構尺寸
DN L D D1 D2 D8 b z×ød H H1 H0 重量 / kg
15 170 110 75 52 35 24 4×ø18 230 250 200 7
20 190 130 90 62 45 26 4×ø23 260 288 200 10
25 210 140 100 72 50 28 4×ø23 280 310 280 14
32 230 165 115 85 65 30 4×ø25 312 350 320 21
40 260 175 125 93 75 32 4×ø27 350 395 320 26
50 300 215 165 132 95 36 8×ø25 512 612 360 73
65 360 245 190 152 110 44 8×ø30 560 677 360 110
80 390 260 205 168 130 46 8×ø30 585 686 400 141
100 450 300 240 200 160 48 8×ø34 631 751 450 185
125 525 355 285 238 190 60 8×ø41 723 868 560 320
150 600 390 318 270 305 66 12×ø41 820 997 640 462
200 750 480 400 245 265 78 12×ø48 990 1224 720 711

返回頁首

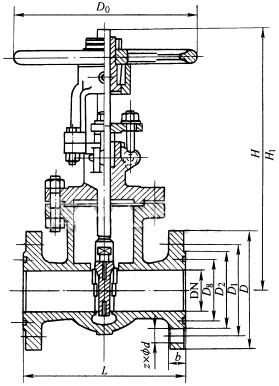

產品外形及結構尺寸示意圖】

返回頁首

聲明:本文中所有文字、數據、圖片均只適用于參考,Z40H、Z40Y、Z40W 型 PN100、PN160 鋼制楔式閘閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-51078382。



訂貨提供產品參數:Z40H、Z40YZ40W PN100、PN160 鋼制楔式閘閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
