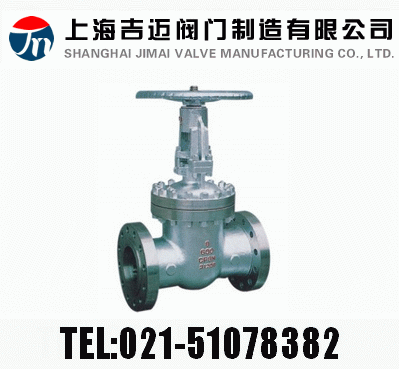

Z40H、Z40Y、Z40W 型 PN40、PN63 鋼制楔式閘閥


  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-51078382
傳真:021-51079323
技術:021-51078382

產品說明   服務承諾   訂貨流程

上海吉邁閥門制造有限公司主要生產≦Z40H、Z40Y、Z40W 型 PN40PN63 鋼制楔式閘閥≧也是國內閘閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將為您提供較優質的服務!

產品說明】

Z40H、Z40Y、Z40W 型 PN40、PN63 鋼制楔式閘閥:手動、法蘭連接、明桿楔式彈性閘板,閥座密封面材料為不銹鋼、硬質合金,工作壓力 4.0~6.3MPa,閥體材料為碳素鋼(Z40H-40~63 Z40H-40Q Z40Y-40~63)、鉻鉬鋼(Z40Y-40I~63I)、鉻鎳鈦不銹鋼(Z40W-40P)、鉻鎳鉬鈦不銹鋼(Z40Y-40R)的閘閥。

產品性能參數】

Z40H、Z40Y、Z40W 型 PN40、PN63 鋼制楔式閘閥主要性能參數
型號 PN 工作壓力 / MPa 適用溫度 / ℃ 適用介質
Z40H-40 40 4.0 ≤ 425 水、蒸汽、油品
Z40H-63 63 6.3
Z40H-40Q 40 4.0
Z40Y-40 40 4.0
Z40Y-63 63 6.3
Z40Y-40I 40 4.0 ≤ 550 蒸汽、油品
Z40Y-63I 63 6.3
Z40W-40P 40 4.0 ≤ 150 弱腐蝕性介質
Z40W-40P 40 4.0
Z40Y-40R 40 4.0 腐蝕性介質
Z40Y-40R 40 4.0

返回頁首

產品零部件材料】

Z40H、Z40Y、Z40W 型 PN40、PN63 鋼制楔式閘閥零部件材料
型號 材料
閥體、閥蓋、閘板 閘桿 密封面 填料
Z40H-40 碳素鋼 鉻不銹鋼 堆焊鐵基合金 石棉石墨或柔性石棉
Z40H-63
Z40H-40Q
Z40Y-40 堆焊硬質合金
Z40Y-63
Z40Y-40I 鉻鉬鋼 鉻鉬鋼 堆焊鐵基合金 石棉石墨或柔性石墨
Z40Y-63I
Z40W-40P 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 本體材料 聚四氟乙烯
Z40W-40P 堆焊硬質合金
Z40Y-40R 鉻鎳鉬鈦不銹鋼 鉻鎳鉬鈦不銹鋼 本體材料
Z40Y-40R 堆焊硬質合金

返回頁首

產品外形及結構尺寸 (PN40)】

Z40H、Z40Y、Z40W 型 (PN40) 鋼制楔式閘閥外形及結構尺寸
DN L D D1 D2 D8 b z×ød H H1 D0 重量 / kg
20 150 105 75 55 51 16 4×ø14 256 438 240 29
25 160 115 85 65 58 16 4×ø14 275 452 240 33
32 180 135 100 78 66 18 4×ø18 285 530 280 46
40 200 145 110 85 76 18 4×ø18 320 620 320 63
50 250 160 125 100 88 20 4×ø18 371 438 240
65 280 180 145 120 110 22 8×ø18 393 452 240
80 310 195 160 135 121 22 8×ø18 455 530 280
100 350 230 190 160 150 24 8×ø23 551 620 320
125 400 270 220 188 176 28 8×ø25 634 765 360
150 450 300 250 218 204 30 8×ø25 708 845 360
200 550 375 320 282 260 38 12×ø30 858 1041 400
250 650 445 385 345 313 42 12×ø34 1015 1244 450
300 750 510 450 408 364 46 16×ø34 1145 1474 560
350 850 570 510 465 422 52 16×ø34 1280 1663 640
400 950 655 585 535 474 58 16×ø41 1450 1886 720 849

返回頁首

產品外形及結構尺寸 (PN63)】

Z40H、Z40Y、Z40W 型 (PN63) 鋼制楔式閘閥外形及結構尺寸
DN L D D1 D2 D8 b z×ød H H1 D0 重量 / kg
25 210 135 100 78 58 22 4×ø18 310 10
32 230 150 110 82 66 24 4×ø23 320 14
40 240 165 125 95 76 24 4×ø23 360 37
50 250 175 135 105 88 26 4×ø23 371 438 280 34
65 280 200 160 130 110 28 8×ø23 393 473 280 43
80 310 210 170 140 121 30 8×ø23 455 550 320 60
100 350 250 200 168 150 32 8×ø25 551 669 360 89
125 400 295 240 202 175 36 8×ø30 628 772 400 140
150 450 340 280 240 204 38 8×ø34 718 893 450 207
200 550 405 345 300 260 44 12×ø34 873 1100 560 327
250 650 470 400 352 313 48 12×ø41 1050 1332 640 467
300 750 530 460 412 364 54 16×ø41 1470 1804 640 590
350 850 595 525 475 474 60 16×ø41

返回頁首

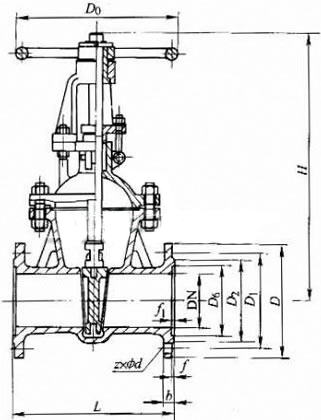

產品外形及結構尺寸示意圖】

返回頁首

聲明:本文中所有文字、數據、圖片均只適用于參考,Z40H、Z40Y、Z40W 型 PN40、PN63 鋼制楔式閘閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-51078382。



訂貨提供產品參數:Z40H、Z40YZ40W PN40、PN63 鋼制楔式閘閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
