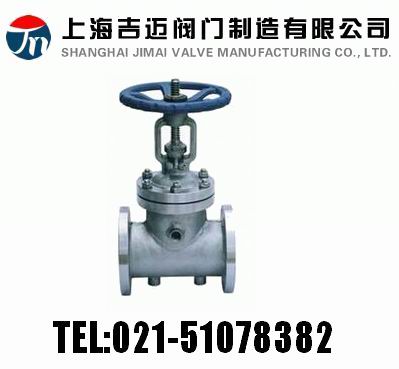

BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保溫夾套式閘閥


  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-51078382
傳真:021-51079323
技術:021-51078382

產品說明   服務承諾   訂貨流程

上海吉邁閥門制造有限公司主要生產≦BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保溫夾套式閘閥≧也是國內閘閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將為您提供較優質的服務!

產品特點

BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保溫夾套式楔式閘閥:手動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為合金和不銹鋼,公稱壓力 PN16~PN40,閥體材料為碳鋼(BZ41H-16C~BZ41H-40 BZ41Y-16C~BZ41Y-40)、鉻鎳鈦不銹鋼(BZ41W-16P~BZ41W-40P BZ41Y-16P~BZ41Y-40P)、鉻鎳鉬鈦不銹鋼(BZ41W-16R~BZ41W-40R BZ41Y-16R~BZ41Y-40R),具有保溫功能的閘閥。主要用于石油、化工、冶金、制藥等各類系統中,能保溫和防止介質結晶,以輸送常溫下會凝固的高粘度介質。

①夾套焊裝于閥門的兩法蘭之間,閥門的側面、底部設置有夾套的連接口。②連接法蘭尺寸比同一規格普通閥門的連接法蘭大一到兩個規格,結構長度與同規格的普通閥門相同。③夾套中可自由地流過蒸汽或其它熱的保溫介質,確保粘稠介質可順暢地流過閥門。

產品性能參數

BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保溫夾套式楔式閘閥主要性能參數
型號 PN 工作壓力/MPa 適用介質 適用溫度
BZ41H-16C 16 1.6 油品等無腐蝕性介質 ≤425
BZ41H-25 25 2.5
BZ41H-40 40 4.0
BZ41Y-16C 16 1.6
BZ41Y-25 25 2.5
BZ41Y-40 40 4.0
BZ41W-16P 16 1.6 弱腐蝕性介質 ≤150
BZ41W-25P 25 2.5
BZ41W-40P 40 4.0
BZ41Y-16P 16 1.6
BZ41Y-25P 25 2.5
BZ41Y-40P 40 4.0
BZ41W-16R 16 1.6 柔腐蝕性介質 ≤150
BZ41W-25R 25 2.5
BZ41W-40R 40 .0
BZ41Y-16R 16 1.6
JZ41Y-25R 25 2.5
JZ41Y-40R 40 4.0

返回頁首

產品零部件材料

BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保溫夾套式楔式閘閥零部件材料
型號 材料
閥體、閥蓋、閘板 閥座和閘板密封面 閥桿 填料 手輪
BZ41H-16C 碳素鋼、WCB 堆焊鐵基合金 鉻不銹鋼 2Crl3 石棉石墨/柔性石墨 球墨鑄鐵或鑄鋼
BZ41H-25
BZ41H-40
BZ41Y-16C 堆焊硬質合金
BZ41Y-25
BZ41Y-40
BZ41W-16P 鉻鎳鈦不銹鋼 CF8 本體材料 D8/CF8 鉻鎳鈦不銹鋼、304 聚四氟乙烯
BZ41W-25P
BZ41W-40P
BZ41Y-16P 堆焊硬質合金
BZ41Y-25P
BZ41Y-40P
BZ41W-16R 鉻鎳鉬鈦不銹鋼、CF8M 本體材料 B8M/CF8M 鉻鎳鉬鈦不銹鋼、316
BZ41W-25R
BZ41W-40R
BZ41Y-16R 堆焊硬質合金
JZ41Y-25R
JZ41Y-40R

返回頁首

產品外形及結構尺寸

BZ41H、BZ41W、BZ41Y 型 PN16 保溫夾套式楔式閘閥主要外形及結構尺寸
DN L D D1 D2 b z×Φd H D0 加熱汽接頭螺紋 重量/kg
50 250 195 160 135 20 8×Φ18 358 280 M12×1.25 54
80 310 245 210 185 22 8×Φ18 435 320 M12×1.25 100
100 350 280 240 210 24 8×Φ23 502 360 M12×1.25 120
150 450 335 295 265 26 12×Φ23 675 400 M12×1.25 260
200 550 405 355 320 30 12×Φ25 820 400 M12×1.25 300
250 650 460 410 375 30 12×Φ25 970 500 M20×1.5 400
300 750 520 470 435 34 16×Φ25 1145 500 M20×1.5 490
350 850 580 525 485 36 16×Φ30 1280 500 M20×1.5 580
400 950 640 585 545 40 20×Φ30 1450 500 M20×1.5 920

返回頁首

BZ41H、BZ41W、BZ41Y 型 PN25 保溫夾套式楔式閘閥主要外形及結構尺寸
DN L D D1 D2 b z×Φd H D0 加熱汽接頭螺紋 重量/kg
50 250 195 160 135 22 8×Φ18 358 280 M12×1.25 56
80 310 270 220 188 28 8×Φ18 435 320 M12×1.25 105
100 350 300 250 218 30 8×Φ23 502 360 M12×1.25 170
150 450 360 310 278 34 12×Φ23 675 400 M12×1.25 270
200 550 425 370 332 36 12×Φ25 820 400 M12×1.25 380
250 650 485 430 390 40 12×Φ25 970 500 M20×1.5 535
300 750 550 490 448 44 16×Φ25 1145 500 M20×1.5 546
350 850 610 550 505 48 16×Φ30 1280 500 M20×1.5 735
400 950 660 660 555 50 20×Φ30 1450 500 M20×1.5 1224

返回頁首

BZ41H、BZ41W、BZ41Y 型 PN40 保溫夾套式楔式閘閥主要外形及結構尺寸
DN L D D1 D2 b z×Φd H D0 加熱汽接頭螺紋 重量/kg
50 250 195 160 135 22 8×Φ18 371 280 M12×1.25 56
80 310 270 220 188 28 8×Φ18 455 320 M12×1.25 105
100 350 300 250 218 30 8×Φ34 550 360 M12×1.25 170
150 450 375 320 282 38 12×Φ23 708 400 M20×1.5 340
200 550 445 385 345 42 12×Φ25 890 400 M20×1.5 430
250 650 510 450 408 46 12×Φ25 1015 500 M20×1.5 560
300 750 570 510 465 52 16×Φ25 1235 500 M20×1.5 600
350 850 610 585 535 58 16×Φ30 1390 500 M20×1.5 810
400 950 660 610 560 60 20×Φ30 1560 500 M20×1.5 1250

返回頁首

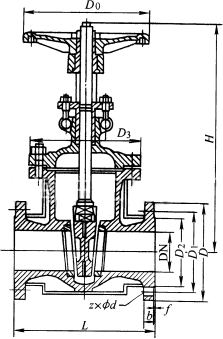

產品外形及結構尺寸示意圖

返回頁首

聲明:本文中所有文字、數據、圖片均只適用于參考,BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保溫夾套式閘閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-51078382。




訂貨提供產品參數:BZ41H、BZ41WBZ41Y PN16~PN40 保溫夾套式閘閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
