上海吉邁閥門制造有限公司主要生產≦Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式閘閥≧也是國內閘閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將為您提供較優質的服務！
產品說明

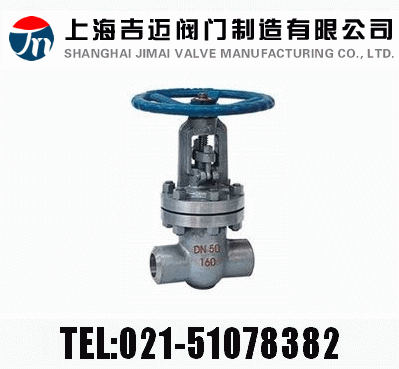

Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式閘閥：手動、承插焊連接形式、明桿楔式剛性單閘板，閥座密封面材料為合金（Z61H-100~160 Z61Y-100~160 Z61Y-100P~160P Z61Y-100I~160I）、不銹鋼（Z61H-100P~160P Z61W-100P~160P），公稱壓力 PN100~PN160，閥體材料為碳素鋼（Z61H-100~160）、不銹鋼（Z61H-100P~160P Z61W-100P~160P Z61Y-100P~160P）、合金鋼（Z61Y-100~160 Z61Y-100I~160I）的閘閥。
產品性能參數
Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式閘閥主要性能參數
|
型號
|
PN
|
工作壓力/MPa
|
適用溫度/℃
|
適用介質
|
|
Z61H-100~160
|
100~160
|
10.0~16.0
|
≤425
|
水、蒸汽、油品
|
|
Z61H-100P~160P
|
|
Z61Y-100~160
|
|
Z61W-100P~160P
|
≤150
|
弱腐蝕性介質
|
|
Z61Y-100P~160P
|
|
Z61Y-100I~160I
|
≤550
|
蒸汽、油品
|
返回頁首
產品零部件材料
Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式閘閥零部件材料
|
型號
|
材料
|
|
閥體、閥蓋、閘板
|
閥桿
|
密封面
|
填料
|
|
Z61H-100~160
|
碳素鋼
|
鉻不銹鋼
|
堆焊鐵基合金
|
石棉石墨或柔性石墨
|
|
Z61H-100P~160P
|
鉻鎳鈦不銹鋼
|
鉻不銹鋼
|
|
Z61Y-100~160
|
Cr5Mo
|
堆焊硬質合金
|
|
Z61W-100P~160P
|
鉻鎳鈦不銹鋼
|
鉻鎳鈦不銹鋼
|
本體材料
|
聚四氟乙烯
|
|
Z61Y-100P~160P
|
堆焊硬質合金
|
|
Z61Y-100I~160I
|
鉻鉬合金鋼
|
鉻鉬合金鋼
|
堆焊硬質合金
|
柔性石墨
|
返回頁首
產品外形及結構尺寸
Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式閘閥主要外形及結構尺寸
|
DN
|
L
|
D
|
D1
|
C
|
H
|
H1
|
D0
|
重量/kg
|
|
15
|
90
|
36
|
22.5
|
10
|
230
|
250
|
140
|
3.9
|
|
20
|
110
|
44
|
28.5
|
11
|
260
|
288
|
160
|
5.6
|
|
25
|
120
|
52
|
34.5
|
12
|
280
|
310
|
160
|
8
|
|
32
|
130
|
62
|
43
|
14
|
312
|
350
|
200
|
12
|
|
40
|
150
|
70
|
49
|
15
|
350
|
395
|
240
|
16
|
|
50
|
170
|
90
|
61
|
16
|
382
|
440
|
280
|
22
|
返回頁首

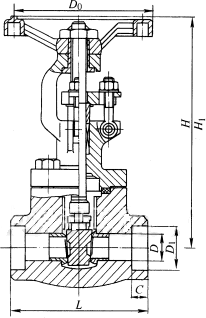

產品外形及結構尺寸示意圖
返回頁首
聲明：本文中所有文字、數據、圖片均只適用于參考，Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-51078382。
訂貨提供產品參數：Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式閘閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
