上海吉邁閥門制造有限公司主要生產≦排渣閘閥≧也是國內閘閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將為您提供較優質的服務!

【產品用途】
排渣閘閥適用于工作壓力 1.6~6.4MPa,工作溫度 0~100℃ 的火力電站水利系統及水利工程的灰漿排放系統管路上,切斷或接通管路中灰水混合物,渣水混合物

【產品結構特點】
1、采用中法蘭螺栓連接,支管兩端為法蘭連接或?qū)高B接
2、啟閉件采用半密封副強制密封,性能優良
3、密封副材料為耐磨陶瓷或耐磨合金,耐磨性強,耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠
4、閥體出口流道結型合理,不存渣,啟閉靈活,不卡阻
5、閥桿經調質和表面氮化處理,有良好的搞腐蝕性,抗擦傷性和耐磨性
6、中大口徑設置滾動軸承,啟閉輕松

【引用標準】
設計與制造:GB12234 GB3595
結構長度:GB12221
壓力溫度等級:GB9131 JB/T74 HG20604
連接法蘭:JG/T79 GB9113 HG20593-20635
試驗與檢驗:GB13927 JB/T9092

【零件材料】
閥體
閥 蓋
支 架
閘 板
閥 桿
閥 座
密封圈
填 料
閥桿螺母
WCB
WCB
WCB
WCB+耐磨合金
2Cr13
WCB+耐磨合金
增強柔性石墨
增強柔性石墨
ZCuA110Fe3

主要外形和連接尺寸

公稱壓力PN 公稱通徑DN 主要外形尺寸和連接尺寸
L D D1 D2 D6 b f Z-d H D0
1.6MPa 50 250 160 125 100 - 16 3 4-18 335 250
80 280 195 160 135 - 20 3 8-18 510 280
100 300 215 180 155 - 20 3 8-18 685 300
150 350 280 240 210 - 24 3 8-23 790 300
200 400 335 295 265 - 26 3 12-23 885 350
250 450 405 355 320 - 30 3 12-25 1015 400
300 500 460 410 375 - 30 3 12-25 1190 450
350 550 520 470 435 - 34 4 16-25 1350 500
400 600 580 525 485 - 36 4 16-25 1460 500
450 650 640 585 545 - 40 4 20-30 1620 550
500 700 705 650 608 - 44 4 20-34 1800 550
2.5MPa 50 250 160 125 100 - 20 3 4-18 335 250
80 280 195 160 135 - 22 3 8-18 510 280
100 300 230 190 160 - 24 3 8-23 685 300
150 350 300 250 218 - 30 3 8-25 790 300
200 400 360 310 278 - 34 3 12-25 885 350
250 450 425 370 332 - 36 3 12-30 1015 400
300 500 485 430 390 - 40 4 16-30 1190 450
350 550 550 490 448 - 44 4 16-34 1350 500
400 600 610 550 505 - 48 4 16-34 1460 500
450 650 660 600 555 - 50 4 20-34 1620 550
500 700 730 660 610 - 52 4 20-41 1800 550
4.0MPa 50 250 160 125 100 88 20 3 4-18 340 250
80 310 195 160 135 121 22 3 8-18 508 300
100 350 230 190 160 150 24 3 8-23 680 300
150 450 300 250 218 204 30 3 8-25 800 400
200 550 375 320 282 260 38 3 12-30 875 500
250 650 445 385 345 313 42 3 12-34 1010 500
300 750 510 450 408 364 46 4 16-34 1180 550
350 850 570 510 465 422 52 4 16-34 1145 600
400 950 655 585 535 474 58 4 16-41 1280 600
450 1050 680 610 560 524 60 4 20-41 1415 700
500 1150 755 670 612 576 62 4 20-48 1560 750
6.4MPa 50 250 175 135 105 - 26 3 4-23 340 250
80 310 210 170 140 - 30 3 8-23 508 300
100 350 250 200 168 - 32 3 8-25 680 300
150 450 340 280 240 - 38 3 8-34 800 400
200 550 405 345 300 - 44 3 12-34 875 500
250 650 470 400 352 - 48 3 12-41 1010 500
300 750 530 460 415 - 54 4 16-41 1180 550
350 850 595 525 475 - 60 4 16-41 1145 600
400 950 670 585 525 - 66 4 16-48 1280 600
450 1050 715 630 570 - 70 4 20-48 1415 700
500 1150 800 705 610 - 76 4 20-54 1560 750

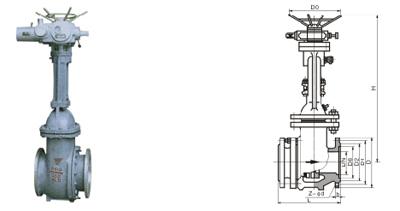

【結構圖片】
聲明:本文中所有文字、數據、圖片均只適用于參考,排渣閘閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-51078382。



訂貨提供產品參數:排渣閘閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
