上海吉邁閥門制造有限公司主要生產≦PZ41H、PZ941H 型 PN16~PN63 耐磨排渣閥≧也是國內閘閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將為您提供較優質的服務!
產品說明

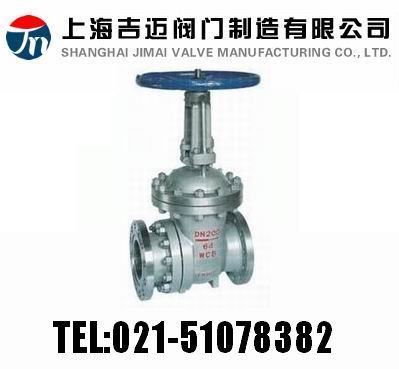

PZ41H、PZ941H 型 PN16~PN63 耐磨排渣閥:手動(PZ41H)或電動(PZ941H)、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為鑄鋼,公稱壓力 PN16~PN63,閥體材料為碳鋼,具有排渣功能的耐磨閘閥。
產品性能參數
PZ41H、PZ941H 型 PN16~PN63 耐磨排渣閥主要性能參數
型號
|
PN
|
工作壓力/℃
|
PZ41H-16C~63
|
16~63
|
1.6~6.3
|
PZ941H-16C~63
|
返回頁首
產品零部件材料
PZ41H、PZ941H 型 PN16~PN63 耐磨排渣閥零部件材料
型號
|
材料
|
閥體、閥蓋
|
閥桿
|
閥桿螺母
|
閥座、閥板面
|
普通型
|
耐磨型
|
PZ41H-16C~63
|
A216CrWCB
|
1Cr13
|
A439D-2或Cu-ALLOY
|
鑄鋼+不銹鋼(堆焊516)
|
鑄鋼+陶瓷
|
PZ941H-16C~63
|
返回頁首
產品外形及結構尺寸
PZ41H-16C PZ941H-16C 型耐磨排渣閥主要外形及結構尺寸
DN
|
D
|
D1
|
D2
|
b
|
z×Φd
|
H1
|
L
|
H
|
電裝 DZ
|
重量/kg
|
手動
|
電動
|
手動
|
電動
|
50
|
165
|
125
|
102
|
20
|
4×Φ17.5
|
-
|
250
|
335
|
585
|
20
|
60
|
94
|
80
|
200
|
160
|
133
|
22
|
8×Φ17.5
|
-
|
280
|
510
|
910
|
20
|
78
|
112
|
100
|
220
|
180
|
158
|
24
|
8×Φ17.5
|
120
|
300
|
685
|
1080
|
20
|
96
|
140
|
150
|
285
|
240
|
212
|
28
|
8×Φ22
|
160
|
350
|
790
|
1200
|
30
|
158
|
195
|
200
|
340
|
295
|
268
|
30
|
12×Φ22
|
195
|
400
|
885
|
1312
|
30
|
222
|
260
|
250
|
405
|
355
|
320
|
32
|
12×Φ26
|
220
|
450
|
1015
|
1400
|
45
|
289
|
374
|
300
|
460
|
410
|
370
|
34
|
12×Φ26
|
260
|
600
|
1190
|
1540
|
60
|
365
|
455
|
350
|
520
|
470
|
430
|
38
|
16×Φ26
|
290
|
550
|
1650
|
1700
|
60
|
558
|
648
|
400
|
580
|
525
|
482
|
40
|
16×Φ30
|
330
|
600
|
1460
|
1850
|
120
|
850
|
960
|
450
|
640
|
585
|
532
|
44
|
20×Φ30
|
360
|
650
|
1620
|
2060
|
120
|
1164
|
1280
|
500
|
715
|
650
|
585
|
46
|
20×Φ33
|
390
|
700
|
1800
|
2270
|
180
|
1482
|
1740
|
600
|
840
|
770
|
720
|
38
|
20×Φ36
|
437
|
800
|
1985
|
2556
|
180A
|
1521
|
1765
|
700
|
910
|
840
|
794
|
40
|
24×Φ36
|
457
|
900
|
2180
|
2380
|
180A
|
2356
|
2620
|
1000
|
1255
|
1112
|
1079
|
46
|
28×Φ42
|
487
|
1200
|
2751
|
2951
|
250A
|
4560
|
4810
|
返回頁首
PZ41H-25 PZ941H-25 型耐磨排渣閥主要外形及結構尺寸
DN
|
D
|
D1
|
D2
|
b
|
z×Φd
|
H1
|
L
|
H
|
電裝 DZ
|
重量/kg
|
手動
|
電動
|
手動
|
電動
|
50
|
165
|
125
|
102
|
20
|
4×Φ17.5
|
-
|
250
|
335
|
585
|
20
|
63
|
99
|
80
|
200
|
160
|
135
|
22
|
8×Φ17.5
|
-
|
280
|
510
|
910
|
20
|
82
|
118
|
100
|
235
|
190
|
168
|
24
|
8×Φ22
|
-
|
300
|
685
|
1080
|
20
|
101
|
147
|
150
|
300
|
250
|
212
|
30
|
8×Φ26
|
162
|
350
|
790
|
1200
|
30
|
166
|
204
|
200
|
360
|
310
|
278
|
34
|
12×Φ26
|
200
|
400
|
885
|
1312
|
30
|
233
|
272
|
250
|
425
|
370
|
335
|
36
|
12×Φ30
|
220
|
450
|
1015
|
1400
|
45
|
293
|
383
|
300
|
485
|
430
|
390
|
40
|
16×Φ30
|
260
|
500
|
1190
|
1540
|
60
|
373
|
478
|
350
|
555
|
490
|
450
|
44
|
16×Φ33
|
290
|
550
|
1350
|
1700
|
60
|
586
|
680
|
400
|
620
|
550
|
505
|
48
|
16×Φ36
|
350
|
600
|
1460
|
1850
|
120
|
893
|
1008
|
450
|
670
|
600
|
555
|
50
|
20×Φ36
|
360
|
650
|
1620
|
2060
|
120
|
1222
|
1344
|
200
|
730
|
660
|
615
|
52
|
20×Φ36
|
-
|
700
|
1800
|
2270
|
180
|
1556
|
1827
|
返回頁首
PZ41H-40 PZ941H-40 型耐磨排渣閥主要外形及結構尺寸
DN
|
D
|
D1
|
D2
|
b
|
z×Φd
|
H1
|
L
|
H
|
電裝 DZ
|
重量/kg
|
手動
|
電動
|
手動
|
電動
|
350
|
580
|
510
|
465
|
46
|
16×Φ39
|
310
|
850
|
1285
|
1704
|
90
|
932
|
1066
|
400
|
660
|
580
|
535
|
50
|
16×Φ39
|
340
|
950
|
1480
|
2033
|
180
|
1214
|
1505
|
返回頁首
PZ41H-63 PZ941H-63 型耐磨排渣閥主要外形及結構尺寸
DN
|
D
|
D1
|
D2
|
b
|
z×Φd
|
H1
|
L
|
H
|
電裝 DZ
|
重量/kg
|
手動
|
電動
|
手動
|
電動
|
350
|
600
|
525
|
465
|
50
|
16×Φ39
|
310
|
850
|
1278
|
1724
|
120
|
1144
|
1234
|
400
|
670
|
585
|
535
|
60
|
16×Φ42
|
340
|
950
|
1700
|
2030
|
180
|
1337
|
1495
|
返回頁首

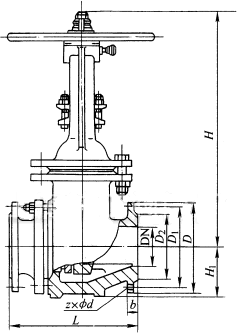

產品外形及結構尺寸示意圖
返回頁首
聲明:本文中所有文字、數據、圖片均只適用于參考,PZ41H、PZ941H 型 PN16~PN63 耐磨排渣閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-51078382。
訂貨提供產品參數:PZ41H、PZ941H 型 PN16~PN63 耐磨排渣閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
