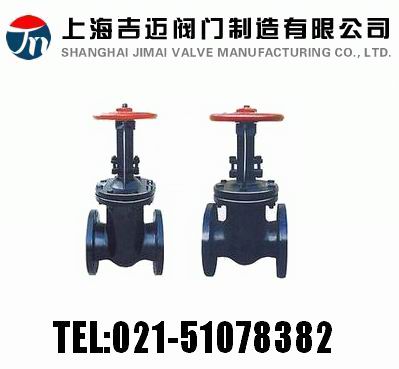

Z44H、Z44Y 型 PN16~PN160 鋼制平行式雙閘板閘閥


  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-51078382
傳真:021-51079323
技術:021-51078382

產品說明   服務承諾   訂貨流程

上海吉邁閥門制造有限公司主要生產≦Z44HZ44Y 型 PN16~PN160 鋼制平行式雙閘板閘閥≧也是國內閘閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將為您提供較優質的服務!

產品說明

Z44H、Z44Y 型 PN16~PN160 鋼制平行式雙閘板閘閥:手動、法蘭連接、明桿平行式剛性雙閘板,閥座密封面材料為堆焊不銹鋼(Z44H)、堆焊硬質合金(Z44Y),公稱壓力 PN16~PN160,閥體材料為碳素鋼(Z44H-16C~160C Z44Y-16C~160C)、鉻鉬鋼(Z44Y-16I~160I)、不銹鋼(Z44Y-16P~160P Z44Y-16R~160R)的閘閥。

產品性能參數

Z44H、Z44Y 型 PN16~PN160 鋼制平行式雙閘板閘閥主要性能參數
型號 PN 工作壓力/MPa 適用溫度/℃ 適用介質
Z44H-16C~160C 16~160 1.6~16.0 ≤425 天然氣、水、蒸汽、油品
Z44Y-16C~160C
Z44Y-16I~160I ≤550 水、蒸汽、油品
Z44Y-16P~160P ≤150 硝酸類
Z44Y-16R~160R 醋酸類

返回頁首

產品零部件材料

Z44H、Z44Y 型 PN16~PN160 鋼制平行式雙閘板閘閥零部件材料
型號 材料
閥體、閥蓋、閘板 閥桿 密封面 填料
Z44H-16C~160C 碳素鋼 鉻不銹鋼 堆焊不銹鋼 柔性石墨
Z44Y-16C~160C 堆焊鈷鉻鎢硬質合金
Z44Y-16I~160I 鉻鉬鋼 鉻鉬鋼
Z44Y-16P~160P 鉻鉬鈦鋼 鉻鉬鈦鋼 柔性石墨或聚四氟乙烯
Z44Y-16R~160R 鉻鎳鉬鈦鋼 鉻鎳鉬鈦鋼

返回頁首

產品外形及結構尺寸

Z44H、Z44Y 型 PN16 鋼制平行式雙閘板閘閥主要外形及結構尺寸
DN DN/in L D H H1 D0 重量/kg
40 240 145 375 420 250 21
50 2 250 160 375 430 250 23
65 270 180 445 517 300 37
80 3 280 195 445 530 300 39
100 4 300 215 510 510 300 52
125 5 325 245 665 800 350 100
150 6 350 280 658 818 350 119
200 8 400 335 681 891 400 186
250 10 450 405 870 1130 450 263
300 12 500 460 870 1130 500 385
350 14 550 520 920 1280 550 514
400 16 600 580 1040 1450 700 800
450 18 650 640 1140 1600 700 1060
500 20 700 705 1290 1800 700 1450
600 24 800 840 1490 2100 900 1750
700 28 900 910 2420 3130 900 2160
800 32 1000 1020 1890 2700 900 2470

返回頁首

Z44H、Z44Y 型 PN25 鋼制平行式雙閘板閘閥主要外形及結構尺寸
DN DN/in L D H H1 D0 重量/kg
40 240 145 385 430 250 21
50 2 250 160 390 430 250 24
65 270 180 445 517 300 37
80 3 280 195 450 530 300 38
100 4 300 230 510 620 300 58
125 5 325 270 665 800 350 100
150 6 350 300 685 818 350 119
200 8 400 360 690 891 400 197
250 10 450 425 870 1130 450 287
300 12 500 485 990 1300 500 385
350 14 550 550 920 1280 550 514
400 16 600 610 1040 1450 700 800
450 18 650 660 1140 1600 700 1060
500 20 700 730 1290 1800 700 1450
600 24 800 840 1490 2100 900 1750
700 28 900 955 1690 2400 900 2160
800 32 1000 1070 1890 2700 900 2470

返回頁首

Z44H、Z44Y 型 PN40 鋼制平行式雙閘板閘閥主要外形及結構尺寸
DN DN/in L D H H1 D0 重量/kg
40 240 145 391 435 250 26
50 2 250 160 395 450 250 30
65 280 180 458 530 300 43
80 3 310 195 477 565 300 62
100 4 350 230 530 640 300 82
125 5 400 270 605 740 350 115
150 6 450 300 725 885 350 145
200 8 550 375 905 1115 400 210
250 10 650 445 1035 1295 450 315
300 12 750 510 1135 1445 500 400
350 14 850 570 1220 1580 550 550
400 16 950 655 1340 1750 700 900
450 18 1050 680 1440 1900 700 1240
500 20 1150 755 1590 2100 700 1900

返回頁首

Z44H、Z44Y 型 PN63 鋼制平行式雙閘板閘閥主要外形及結構尺寸
DN DN/in L D H H1 D0 重量/kg
40 240 165 391 435 250 32
50 2 250 175 395 450 250 42
65 280 200 458 530 300 55
80 3 310 210 477 565 300 80
100 4 350 250 530 640 300 120
125 5 400 295 605 740 350 170
150 6 450 340 720 885 350 245
200 8 550 405 925 1135 450 415
250 10 650 470 1075 1335 450 415
300 12 750 530 1135 1445 500 505
350 14 850 595 1220 1580 550 650
400 16 950 670 1340 1750 700 1200

返回頁首

Z44H、Z44Y 型 PN100 鋼制平行式雙閘板閘閥主要外形及結構尺寸
DN DN/in L D H H1 D0 重量/kg
40 240 165 406 450 250 42
50 2 250 195 410 450 250 52
65 280 220 478 550 250 68
80 3 310 230 512 600 300 101
100 4 350 265 566 670 300 180
125 5 400 310 745 880 350 275
150 6 450 350 825 985 350 350
200 8 550 430 990 1200 400 408
250 10 650 500 1090 1350 450 505
300 12 750 585 1336 1646 450 670
350 14 850 655 2660
400 16 950 715 2950

返回頁首

Z44H、Z44Y 型 PN160 鋼制平行式雙閘板閘閥主要外形及結構尺寸
DN DN/in L D H H1 D0 重量/kg
40 260 175 395 351 320 66
50 2 300 215 612 557 360 89
65 340 245 677 605 360 123
80 3 390 260 685 610 400 236
100 4 450 300 751 641 450
125 5 525 355 868 733 560
150 6 600 390 997 837 640
200 8 750 480 1221 1011 720
250 10 900 580
300 12 1050 665

返回頁首

產品外形及結構尺寸示意圖

返回頁首

聲明:本文中所有文字、數據、圖片均只適用于參考,Z44H、Z44Y 型 PN16~PN160 鋼制平行式雙閘板閘閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-51078382。



訂貨提供產品參數:Z44H、Z44Y PN16~PN160 鋼制平行式雙閘板閘閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
