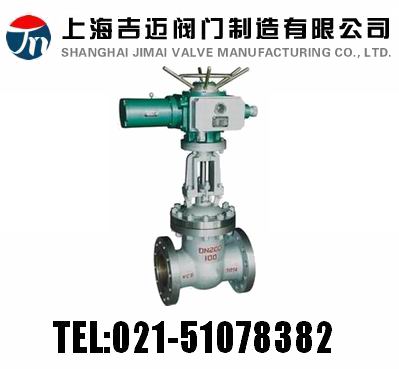

Z941H、Z941Y、Z941W 型 PN100~PN200 鋼制電動楔式閘閥


  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-51078382
傳真:021-51079323
技術:021-51078382

產品說明   服務承諾   訂貨流程

上海吉邁閥門制造有限公司主要生產≦Z941H、Z941YZ941W 型 PN100~PN200 鋼制電動楔式閘閥≧也是國內閘閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將為您提供較優質的服務!

產品說明

Z941H、Z941Y、Z941W 型 PN100~PN200 鋼制電動楔式閘閥:電動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為合金(Z941H-100~200 Z941Y-100~200 Z941Y-100I~200I Z941Y-100P~200P Z941Y-100R~200R Z941W-100I)、鉻鎳鈦不銹鋼(Z941W-100P)、鉻鎳鉬鈦不銹鋼(Z941W-100R),公稱壓力 PN100~PN200,閥體材料為碳素鋼(Z941H-100~200 Z941Y-100~200)、鉻鎳鈦不銹鋼(Z941Y-100P~200P Z941W-100P)、鉻鎳鉬鈦不銹鋼(Z941Y-100R~200R Z941W-100R)、鉻鉬合金鋼(Z941Y-100I~200I Z941W-100I)的閘閥。

產品性能參數

Z941H、Z941Y、Z941W 型 PN100~PN200 鋼制電動楔式閘閥主要性能參數
型號 PN 工作壓力/MPa 適用溫度/℃ 適用介質
Z941H-100~200 100~200 10.0~20.0 ≤425 水、蒸汽、油品
Z941Y-100~200
Z941Y-100I~200I ≤550 油品、蒸汽
Z941Y-100P~200P ≤150 弱腐蝕性介質
Z941Y-100R~200R ≤200 醋酸類
Z941W-100R 100 10.0 ≤200 醞釀?lì)?
Z941W-100I ≤550 油品、蒸汽
Z941W-100P ≤150 弱腐蝕性介質

返回頁首

產品零部件材料

Z941H、Z941Y、Z941W 型 PN100~PN200 鋼制電動楔式閘閥零部件材料
型號 材料
閥體、閥蓋、閘板 閥桿 密封面 填料
Z941H-100~200 碳素鋼 鉻不銹鋼 堆焊鐵基合金 石棉石墨或柔性石墨
Z941Y-100~200 堆焊硬質合金
Z941Y-100I~200I 鉻鉬合金鋼 柔性石墨
Z941Y-100P~200P 鉻鎳鈦不銹鋼 聚四氟乙烯
本體密封
Z941Y-100R~200R 鉻鎳鉬鈦不銹鋼 堆焊硬質合金 聚四氟乙烯或柔性石墨
Z941W-100R 本體
Z941W-100I 鉻鉬合金鋼 耐熱鋼或不銹鋼
Z941W-100P 鉻鎳鈦不銹鋼

返回頁首

產品外形及結構尺寸

Z941H、Z941Y、Z941W 型 PN100 鋼制電動楔式閘閥主要外形及結構尺寸
DN L D D1 D2 D8 b z×Φd H 重量/kg
50 250 195 145 112 85 28 4×Φ25 680 150
65 280 220 170 138 110 32 8×Φ25 730 180
80 310 230 180 148 115 34 8×Φ25 795 190
100 350 365 210 172 145 38 8×Φ30 880 300
125 400 310 250 210 175 42 8×Φ34 943 440
150 450 350 290 250 205 46 12×Φ34 1234 400
200 550 430 360 312 260 54 12×Φ41 1339 684
250 650 500 430 382 313 60 12×Φ1 1470 803
300 750 585 500 442 364 70 16×Φ48 1830 1568
350 850 655 560 498 420 76 16×Φ54 2185 1510

返回頁首

Z941H、Z941Y 型 PN160 鋼制電動楔式閘閥主要外形及結構尺寸
DN L D D1 D2 D8 b z×Φd H 重量/kg
50 300 215 165 132 95 36 8×Φ25 700 250
65 340 245 490 152 110 44 8×Φ30 750 250
80 390 260 205 168 130 46 8×Φ30 815 250
100 450 300 240 200 160 48 8×Φ34 860 -
125 525 355 285 238 190 60 8×Φ41 970 -
150 600 390 318 270 205 66 12×Φ41 1224 -
200 750 480 400 345 275 78 12×Φ48 1490 -

返回頁首

Z941H、Z941Y 型 PN200 鋼制電動楔式閘閥主要外形及結構尺寸
DN L D D1 D2 D8 b z×Φd H
50 350 210 160 128 95 40 8×Φ27 712
65 410 260 203 165 110 48 8×Φ30 765
80 470 290 230 190 160 54 8×Φ34 850
100 550 360 292 245 190 66 8×Φ41 980
125 650 385 318 270 205 76 12×Φ41 1080
150 750 440 360 305 240 82 12×Φ48 1140

返回頁首

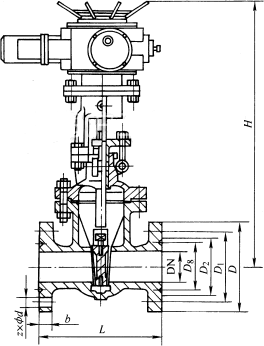

產品外形及結構尺寸示意圖

返回頁首

聲明:本文中所有文字、數據、圖片均只適用于參考,Z941H、Z941Y、Z941W 型 PN100~PN200 鋼制電動楔式閘閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-51078382。



訂貨提供產品參數:Z941HZ941Y、Z941W PN100~PN200 鋼制電動楔式閘閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
