產品說明
DKZ41H、DKZ41Y 型 PN10~PN100 鋼制真空閘閥:手動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為合金鋼,公稱壓力 PN10~PN100,閥體材料為優質碳鋼(DKZ41H)、鉻鉬鋼(DKZ41Y)的真空閘閥。
產品性能參數
D
KZ41H、D
KZ41Y 型 PN10~PN100 鋼制真空閘閥主要性能參數
型號
|
PN
|
工作壓力/MPa
|
適用溫度/℃
|
適用介質
|
DkZ41H-10C
|
10
|
1.0
|
≤425
|
水、蒸汽、空氣
|
DkZ41H-16C
|
16
|
1.6
|
DkZ41H-25
|
25
|
2.5
|
DkZ41H-40
|
40
|
4.0
|
DkZ41H-63
|
63
|
6.3
|
DkZ41H-100
|
100
|
10.0
|
DkZ41Y-10I
|
10
|
1.0
|
≤550
|
水、蒸汽、空氣
|
DkZ41Y-16I
|
16
|
1.6
|
DkZ41Y-25I
|
25
|
2.5
|
DkZ41Y-40I
|
40
|
4.0
|
DkZ41Y-63I
|
63
|
6.3
|
DkZ41Y-100I
|
100
|
10.0
|
返回頁首
產品零部件材料
D
KZ41H、D
KZ41Y 型 PN10~PN100 鋼制真空閘閥零部件材料
型號
|
材料
|
閥體、閘板、閥蓋
|
閥桿
|
密封面
|
填料
|
DkZ41H-10C
|
優質碳鋼
|
不銹鋼
|
合金鋼
|
柔性石墨
|
DkZ41H-16C
|
DkZ41H-25
|
DkZ41H-40
|
DkZ41H-63
|
DkZ41H-100
|
DkZ41Y-10I
|
鉻鉬鋼
|
鉻鉬鋼
|
硬質合金
|
柔性石墨
|
DkZ41Y-16I
|
DkZ41Y-25I
|
DkZ41Y-40I
|
DkZ41Y-63I
|
DkZ41Y-100I
|
返回頁首

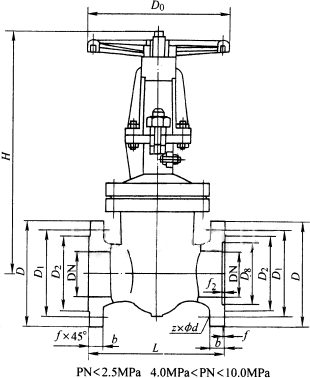

產品外形及結構尺寸
D
KZ41H、D
KZ41Y 型 PN10 鋼制真空閘閥主要外形及結構尺寸
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×Φd
|
f
|
H
|
D0
|
重量/kg
|
15
|
130
|
95
|
65
|
45
|
16
|
4×Φ14
|
2
|
210
|
120
|
5
|
20
|
150
|
105
|
75
|
55
|
16
|
4×Φ14
|
2
|
230
|
140
|
7
|
25
|
160
|
115
|
85
|
65
|
16
|
4×Φ14
|
2
|
245
|
160
|
9
|
32
|
180
|
135
|
100
|
78
|
18
|
4×Φ18
|
2
|
310
|
180
|
13
|
40
|
200
|
145
|
110
|
85
|
18
|
4×Φ18
|
3
|
350
|
200
|
28
|
50
|
250
|
160
|
125
|
100
|
20
|
4×Φ18
|
3
|
398
|
340
|
30
|
65
|
265
|
180
|
145
|
120
|
20
|
4×Φ18
|
3
|
413
|
240
|
35
|
80
|
280
|
195
|
160
|
135
|
22
|
4×Φ18
|
3
|
475
|
280
|
47
|
100
|
300
|
215
|
180
|
155
|
22
|
8×Φ18
|
3
|
540
|
300
|
66
|
125
|
325
|
245
|
210
|
185
|
24
|
8×Φ18
|
3
|
654
|
320
|
113
|
150
|
350
|
280
|
240
|
210
|
24
|
8×Φ23
|
3
|
688
|
350
|
141
|
175
|
375
|
310
|
270
|
240
|
26
|
8×Φ23
|
3
|
770
|
400
|
168
|
200
|
400
|
335
|
295
|
265
|
26
|
8×Φ23
|
3
|
841
|
400
|
202
|
225
|
425
|
365
|
325
|
295
|
26
|
8×Φ23
|
3
|
915
|
450
|
239
|
250
|
450
|
390
|
350
|
320
|
28
|
12×Φ23
|
3
|
990
|
450
|
398
|
300
|
500
|
440
|
400
|
368
|
28
|
12×Φ23
|
4
|
1111
|
450
|
398
|
350
|
550
|
500
|
460
|
428
|
30
|
16×Φ23
|
4
|
1265
|
550
|
620
|
400
|
600
|
565
|
515
|
482
|
32
|
16×Φ25
|
4
|
1377
|
600
|
893
|
450
|
650
|
615
|
565
|
532
|
32
|
20×Φ25
|
4
|
1565
|
650
|
952
|
500
|
700
|
670
|
620
|
585
|
34
|
20×Φ25
|
4
|
1722
|
700
|
1006
|
600
|
800
|
780
|
725
|
685
|
36
|
20×Φ30
|
5
|
1996
|
800
|
1168
|
700
|
900
|
895
|
840
|
800
|
40
|
24×Φ30
|
5
|
-
|
-
|
-
|
800
|
1000
|
1010
|
950
|
905
|
44
|
24×Φ34
|
5
|
-
|
-
|
-
|
900
|
1100
|
1110
|
1050
|
1005
|
46
|
28×Φ34
|
5
|
-
|
-
|
-
|
1000
|
1200
|
1220
|
1160
|
1115
|
50
|
28×Φ34
|
5
|
-
|
-
|
-
|
返回頁首
D
KZ41H、D
KZ41Y 型 PN16 鋼制真空閘閥主要外形及結構尺寸
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×Φd
|
f
|
H
|
D0
|
重量/kg
|
15
|
130
|
95
|
65
|
45
|
14
|
4×Φ14
|
2
|
210
|
120
|
5
|
20
|
150
|
105
|
75
|
55
|
14
|
4×Φ14
|
2
|
230
|
140
|
7
|
25
|
160
|
115
|
85
|
65
|
16
|
4×Φ14
|
2
|
245
|
160
|
9
|
32
|
180
|
135
|
100
|
78
|
16
|
4×Φ18
|
2
|
310
|
180
|
13
|
40
|
200
|
145
|
110
|
85
|
16
|
4×Φ18
|
3
|
350
|
200
|
28
|
50
|
250
|
160
|
125
|
100
|
16
|
4×Φ18
|
3
|
398
|
240
|
30
|
65
|
265
|
180
|
145
|
120
|
18
|
4×Φ18
|
3
|
413
|
240
|
35
|
80
|
280
|
195
|
160
|
135
|
20
|
8×Φ18
|
3
|
475
|
280
|
47
|
100
|
300
|
215
|
180
|
155
|
20
|
8×Φ18
|
3
|
540
|
300
|
66
|
125
|
325
|
245
|
210
|
185
|
22
|
8×Φ18
|
3
|
654
|
320
|
113
|
150
|
350
|
280
|
240
|
210
|
24
|
8×Φ23
|
3
|
688
|
350
|
141
|
175
|
375
|
310
|
270
|
240
|
26
|
8×Φ23
|
3
|
770
|
400
|
168
|
200
|
400
|
335
|
295
|
265
|
26
|
12×Φ23
|
3
|
841
|
400
|
202
|
225
|
425
|
365
|
325
|
295
|
26
|
8×Φ23
|
3
|
915
|
450
|
239
|
250
|
450
|
405
|
355
|
320
|
30
|
12×Φ25
|
3
|
990
|
450
|
287
|
300
|
500
|
460
|
410
|
375
|
30
|
12×Φ25
|
4
|
1111
|
450
|
198
|
350
|
550
|
520
|
470
|
435
|
34
|
16×Φ25
|
4
|
1265
|
550
|
620
|
400
|
600
|
580
|
525
|
485
|
36
|
16×Φ30
|
4
|
1377
|
600
|
893
|
450
|
650
|
640
|
585
|
545
|
40
|
20×Φ30
|
4
|
1565
|
650
|
952
|
500
|
700
|
705
|
650
|
608
|
44
|
20×Φ34
|
4
|
1722
|
700
|
1006
|
600
|
800
|
840
|
770
|
718
|
48
|
20×Φ34
|
5
|
1996
|
800
|
1168
|
700
|
900
|
910
|
840
|
788
|
50
|
24×Φ41
|
5
|
-
|
-
|
-
|
800
|
1000
|
1020
|
950
|
898
|
52
|
24×Φ41
|
5
|
-
|
-
|
-
|
900
|
1100
|
1120
|
1050
|
998
|
54
|
28×Φ41
|
5
|
-
|
-
|
-
|
1000
|
1200
|
1255
|
1170
|
1110
|
56
|
28×Φ48
|
5
|
-
|
-
|
-
|
返回頁首
D
KZ41H、D
KZ41Y 型 PN25 鋼制真空閘閥主要外形及結構尺寸
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×Φd
|
f
|
H
|
D0
|
重量/kg
|
15
|
130
|
95
|
65
|
45
|
16
|
4×Φ14
|
2
|
175
|
120
|
6
|
20
|
150
|
105
|
75
|
55
|
16
|
4×Φ14
|
2
|
230
|
140
|
8
|
25
|
160
|
115
|
85
|
65
|
16
|
4×Φ14
|
2
|
245
|
160
|
13
|
32
|
180
|
135
|
100
|
78
|
18
|
4×Φ18
|
2
|
310
|
180
|
16
|
40
|
200
|
145
|
110
|
85
|
18
|
4×Φ18
|
3
|
350
|
200
|
33
|
50
|
250
|
160
|
125
|
100
|
20
|
4×Φ18
|
3
|
398
|
240
|
36
|
65
|
265
|
180
|
145
|
120
|
22
|
8×Φ18
|
3
|
413
|
240
|
41
|
80
|
280
|
195
|
160
|
135
|
22
|
8×Φ18
|
3
|
475
|
280
|
55
|
100
|
300
|
230
|
190
|
160
|
24
|
8×Φ23
|
3
|
475
|
280
|
55
|
125
|
325
|
270
|
220
|
188
|
28
|
8×Φ25
|
3
|
654
|
320
|
133
|
150
|
350
|
300
|
250
|
218
|
30
|
8×Φ25
|
3
|
688
|
350
|
162
|
175
|
-
|
330
|
280
|
248
|
32
|
12×Φ25
|
3
|
770
|
350
|
212
|
200
|
400
|
360
|
310
|
278
|
34
|
12×Φ25
|
3
|
841
|
400
|
276
|
225
|
-
|
395
|
340
|
302
|
36
|
12×Φ30
|
3
|
915
|
400
|
326
|
250
|
450
|
425
|
370
|
332
|
36
|
12×Φ30
|
3
|
990
|
450
|
386
|
300
|
500
|
485
|
430
|
390
|
40
|
16×Φ30
|
4
|
1111
|
450
|
574
|
350
|
550
|
550
|
490
|
448
|
44
|
16×Φ34
|
4
|
1265
|
550
|
713
|
400
|
600
|
610
|
550
|
505
|
48
|
16×Φ34
|
4
|
1377
|
600
|
1001
|
450
|
650
|
660
|
600
|
555
|
50
|
20×Φ34
|
4
|
1565
|
650
|
-
|
500
|
700
|
730
|
660
|
610
|
52
|
20×Φ41
|
4
|
1722
|
700
|
-
|
600
|
800
|
840
|
770
|
718
|
56
|
20×Φ41
|
5
|
1996
|
-
|
-
|
700
|
900
|
955
|
875
|
815
|
60
|
24×Φ48
|
5
|
-
|
-
|
-
|
800
|
1000
|
1070
|
990
|
930
|
64
|
24×Φ48
|
5
|
-
|
-
|
-
|
900
|
1100
|
1180
|
1090
|
1025
|
66
|
28×Φ54
|
5
|
-
|
-
|
-
|
1000
|
1200
|
305
|
1210
|
1140
|
68
|
28×Φ58
|
5
|
-
|
-
|
-
|
返回頁首
D
KZ41H、D
KZ41Y 型 PN40 鋼制真空閘閥主要外形及結構尺寸
DN
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
z×Φd
|
f
|
f2
|
H
|
D0
|
重量/kg
|
15
|
130
|
95
|
65
|
45
|
40
|
16
|
4×Φ14
|
2
|
4
|
175
|
120
|
6
|
20
|
150
|
105
|
75
|
55
|
51
|
16
|
4×Φ14
|
2
|
4
|
230
|
140
|
8
|
25
|
160
|
115
|
85
|
65
|
58
|
16
|
4×Φ14
|
2
|
4
|
245
|
160
|
13
|
32
|
180
|
135
|
100
|
78
|
66
|
18
|
4×Φ18
|
2
|
4
|
310
|
180
|
16
|
40
|
200
|
145
|
110
|
85
|
76
|
18
|
4×Φ18
|
3
|
4
|
350
|
200
|
33
|
50
|
250
|
160
|
125
|
100
|
88
|
20
|
4×Φ18
|
3
|
4
|
411
|
250
|
36
|
65
|
280
|
180
|
145
|
120
|
110
|
22
|
8×Φ18
|
3
|
4
|
431
|
280
|
41
|
80
|
310
|
195
|
160
|
135
|
121
|
22
|
8×Φ18
|
3
|
4
|
455
|
300
|
55
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
8×Φ23
|
3
|
4.5
|
568
|
350
|
84
|
125
|
400
|
270
|
220
|
188
|
176
|
28
|
8×Φ25
|
3
|
4.5
|
600
|
400
|
133
|
150
|
450
|
300
|
250
|
218
|
204
|
30
|
8×Φ25
|
3
|
4.5
|
680
|
400
|
162
|
200
|
550
|
375
|
320
|
282
|
260
|
38
|
12×Φ30
|
3
|
4.5
|
860
|
500
|
276
|
250
|
650
|
445
|
385
|
345
|
313
|
42
|
12×Φ34
|
3
|
4.5
|
1010
|
500
|
386
|
300
|
750
|
510
|
450
|
408
|
364
|
46
|
16×Φ34
|
4
|
4.5
|
1135
|
500
|
574
|
350
|
850
|
570
|
510
|
465
|
422
|
52
|
16×Φ34
|
4
|
5
|
1276
|
600
|
713
|
400
|
950
|
655
|
585
|
535
|
474
|
58
|
16×Φ41
|
4
|
5
|
1542
|
700
|
1001
|
450
|
1050
|
680
|
610
|
560
|
524
|
60
|
20×Φ41
|
4
|
5
|
-
|
-
|
-
|
500
|
1150
|
755
|
670
|
612
|
576
|
62
|
20×Φ48
|
4
|
5
|
-
|
-
|
-
|
600
|
1350
|
890
|
795
|
730
|
678
|
62
|
20×Φ54
|
5
|
6
|
-
|
-
|
-
|
700
|
1450
|
995
|
900
|
835
|
768
|
68
|
24×Φ54
|
5
|
6
|
-
|
-
|
-
|
800
|
1650
|
1135
|
1030
|
960
|
876
|
76
|
24×Φ58
|
5
|
6
|
-
|
-
|
-
|
返回頁首
D
KZ41H、D
KZ41Y 型 PN63 鋼制真空閘閥主要外形及結構尺寸
DN
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
z×Φd
|
f
|
f2
|
H
|
D0
|
重量/kg
|
15
|
170
|
105
|
75
|
55
|
41
|
18
|
4×Φ14
|
2
|
4
|
180
|
100
|
7
|
20
|
190
|
125
|
90
|
68
|
51
|
20
|
4×Φ18
|
2
|
4
|
180
|
100
|
9
|
25
|
210
|
135
|
100
|
78
|
58
|
22
|
4×Φ18
|
2
|
4
|
255
|
180
|
13
|
32
|
230
|
150
|
110
|
82
|
66
|
24
|
4×Φ23
|
2
|
4
|
310
|
180
|
17
|
40
|
240
|
165
|
125
|
95
|
76
|
24
|
4×Φ23
|
2
|
4
|
310
|
180
|
17
|
50
|
250
|
175
|
135
|
105
|
88
|
26
|
4×Φ23
|
3
|
4
|
385
|
200
|
34
|
65
|
280
|
200
|
160
|
130
|
110
|
28
|
8×Φ23
|
3
|
4
|
490
|
300
|
45
|
80
|
310
|
210
|
170
|
140
|
121
|
30
|
8×Φ23
|
3
|
4
|
538
|
320
|
63
|
100
|
350
|
250
|
200
|
168
|
150
|
32
|
8×Φ25
|
3
|
4.5
|
615
|
350
|
93
|
125
|
400
|
295
|
240
|
202
|
176
|
36
|
8×Φ30
|
3
|
4.5
|
662
|
400
|
147
|
150
|
450
|
340
|
280
|
240
|
204
|
38
|
8×Φ34
|
3
|
4.5
|
733
|
450
|
217
|
200
|
550
|
405
|
345
|
300
|
260
|
44
|
12×Φ34
|
3
|
4.5
|
932
|
500
|
341
|
250
|
650
|
470
|
400
|
352
|
313
|
48
|
12×Φ41
|
3
|
4.5
|
1099
|
550
|
490
|
300
|
750
|
530
|
460
|
412
|
364
|
54
|
16×Φ41
|
4
|
4.5
|
1202
|
600
|
620
|
350
|
850
|
595
|
525
|
475
|
422
|
60
|
16×Φ41
|
4
|
5
|
1362
|
700
|
-
|
400
|
950
|
670
|
585
|
525
|
474
|
66
|
16×Φ48
|
4
|
5
|
-
|
-
|
-
|
500
|
1150
|
800
|
705
|
640
|
576
|
70
|
20×Φ54
|
4
|
5
|
-
|
-
|
-
|
600
|
1350
|
930
|
820
|
750
|
678
|
76
|
20×Φ58
|
5
|
6
|
-
|
-
|
-
|
返回頁首
D
KZ41H、D
KZ41Y 型 PN100 鋼制真空閘閥主要外形及結構尺寸
DN
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
z×Φd
|
f
|
f2
|
H
|
D0
|
重量/kg
|
15
|
170
|
105
|
75
|
55
|
40
|
20
|
4×Φ14
|
2
|
4
|
180
|
120
|
-
|
20
|
190
|
125
|
90
|
68
|
51
|
22
|
4×Φ18
|
2
|
4
|
180
|
120
|
-
|
25
|
210
|
135
|
100
|
78
|
58
|
24
|
4×Φ18
|
2
|
4
|
350
|
-
|
14
|
32
|
230
|
150
|
110
|
82
|
66
|
24
|
4×Φ23
|
2
|
4
|
360
|
-
|
21
|
40
|
240
|
165
|
125
|
95
|
76
|
26
|
4×Φ23
|
3
|
4
|
400
|
-
|
63
|
50
|
250
|
195
|
145
|
112
|
88
|
28
|
4×Φ25
|
3
|
4
|
426
|
250
|
68
|
65
|
280
|
220
|
170
|
138
|
110
|
32
|
8×Φ25
|
3
|
4
|
490
|
300
|
74
|
80
|
310
|
230
|
180
|
148
|
121
|
34
|
8×Φ25
|
3
|
4
|
532
|
300
|
105
|
100
|
350
|
265
|
210
|
172
|
150
|
38
|
8×Φ30
|
3
|
4.5
|
606
|
350
|
116
|
125
|
400
|
310
|
250
|
210
|
176
|
42
|
8×Φ34
|
3
|
4.5
|
670
|
400
|
189
|
150
|
450
|
350
|
290
|
250
|
204
|
46
|
12×Φ34
|
3
|
4.5
|
740
|
450
|
263
|
200
|
550
|
430
|
360
|
312
|
260
|
54
|
12×Φ41
|
3
|
4.5
|
930
|
500
|
378
|
250
|
650
|
500
|
430
|
382
|
313
|
60
|
12×Φ41
|
3
|
4.5
|
1102
|
580
|
-
|
300
|
750
|
585
|
500
|
442
|
364
|
70
|
16×Φ48
|
4
|
4.5
|
1212
|
600
|
-
|
350
|
850
|
655
|
560
|
498
|
422
|
76
|
16×Φ54
|
4
|
5
|
1362
|
750
|
-
|
400
|
950
|
715
|
620
|
558
|
474
|
80
|
16×Φ54
|
4
|
5
|
-
|
-
|
-
|
500
|
1150
|
815
|
724
|
635
|
576
|
89
|
24×Φ54
|
4
|
5
|
-
|
-
|
-
|
返回頁首
產品外形及結構尺寸示意圖
返回頁首
聲明:本文中所有文字、數據、圖片均只適用于參考,DKZ41H、DKZ41Y 型 PN10~PN100 鋼制真空閘閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-51078382。
專業制造、專業服務,吉邁為你創造更多價值
不斷提升服務質量,精益求精,“真誠的服務”是吉邁永恒的主題。吉邁嚴格按照 ISO9001-2000 質量體系認證要求,質量嚴格把關,責任到人,確保生產、銷售、服務的健康運行。加強與用戶溝通,竭誠為廣大客戶提供優質產品,至善至美服務,特此我廠做出如下承諾:
產品標準
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求,寬度超過國家標準。
售前服務
產品介紹,技術交流,非標產品設計,疑難解答
售中服務
- 守信合同,保證及時供貨,隨時保持與客戶聯系
- 對特殊或復雜的產品,我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
售后服務
- 吉邁產品質保期為自出廠起 12 個月,實行“三包”服務(包退、包換、包修)。
- 產品在使用中我廠定期組織技術、檢查人員進行訪問,征詢用戶對產品質量、使用狀況、改進意見等方面的反饋,以便進一步提高產品質量。
- 對用戶投訴產品質量問題,快速做出反映,售后服務人員在 24-36 小時(省外 48 小時)趕赴現場。
- 對售后服務,要求用戶填寫服務后的質量反饋表,并做出鑒定意見,一邊提高吉邁的服務質量
