上海吉邁閥門制造有限公司主要生產≦Z945T、Z945W 型 PN6、PN10 型鑄鐵電動暗桿楔式閘閥≧也是國內閘閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將為您提供較優質的服務！
產品說明

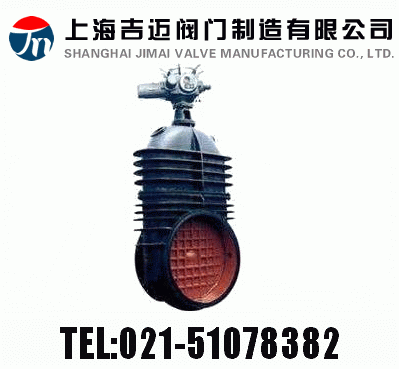

Z945T、Z945W 型 PN6、PN10 型鑄鐵電動暗桿楔式閘閥：電動、法蘭連接、暗桿楔式剛性單閘板，閥座密封面材料為銅（Z945T）、灰鑄鐵（Z945W），公稱壓力 PN6~PN10，閥體材料為灰鑄鐵的閘閥。
產品性能參數
Z945T、Z945W 型 PN6、PN10 型鑄鐵電動暗桿楔式閘閥主要性能參數
|
型號
|
PN
|
工作壓力/MPa
|
適用溫度/℃
|
適用介質
|
|
Z945T-16
|
6
|
0.6
|
≤100
|
水
|
|
Z945T-10
|
10
|
1.0
|
≤100
|
水、蒸汽
|
|
Z945W-10
|
10
|
1.0
|
≤100
|
油品
|
返回頁首
產品零部件材料
Z945T、Z945W 型 PN6、PN10 型鑄鐵電動暗桿楔式閘閥零部件材料
|
型號
|
材料
|
|
閥體、閥蓋、閘板
|
閥桿
|
密封面
|
填料
|
|
Z945T-16
|
灰鑄鐵
|
鉻不銹鋼
|
銅合金
|
石棉
|
|
Z945T-10
|
灰鑄鐵
|
碳鋼
|
黃銅
|
油浸石棉填料
|
|
Z945W-10
|
灰鑄鐵
|
碳鋼
|
灰鑄鐵
|
油浸石棉填料
|
返回頁首
產品外形及結構尺寸
Z945T-6 型鑄鐵電動暗桿楔式閘閥主要外形及結構尺寸
|
DN
|
L
|
D
|
D1
|
D2
|
z×Φd
|
H
|
重量/kg
|
|
1400
|
1080
|
1630
|
1560
|
1510
|
36×Φ37
|
3440
|
44
|
返回頁首
Z945T-10、Z945W-10 型鑄鐵電動暗桿楔式閘閥主要外形及結構尺寸
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
H
|
L1
|
L2
|
z×Φd
|
D0
|
重量/kg
|
|
100
|
230
|
215
|
180
|
155
|
22
|
680
|
170
|
291
|
8×Φ18
|
200
|
102
|
|
125
|
255
|
245
|
210
|
185
|
24
|
720
|
170
|
291
|
8×Φ18
|
200
|
110
|
|
150
|
280
|
280
|
240
|
210
|
24
|
775
|
170
|
308
|
8×Φ23
|
200
|
123
|
|
200
|
330
|
335
|
295
|
265
|
26
|
897
|
325
|
425
|
8×Φ23
|
200
|
210
|
|
250
|
380
|
390
|
350
|
320
|
28
|
992
|
325
|
425
|
12×Φ23
|
250
|
252
|
|
300
|
420
|
440
|
400
|
368
|
28
|
1080
|
325
|
460
|
12×Φ23
|
250
|
310
|
|
350
|
450
|
500
|
460
|
428
|
30
|
1161
|
325
|
460
|
16×Φ23
|
250
|
380
|
|
400
|
480
|
565
|
515
|
482
|
32
|
1357
|
408
|
530
|
16×Φ25
|
250
|
585
|
|
450
|
510
|
615
|
565
|
532
|
32
|
1430
|
408
|
530
|
20×Φ25
|
360
|
720
|
|
500
|
540
|
670
|
620
|
585
|
34
|
1557
|
408
|
530
|
20×Φ25
|
360
|
815
|
|
600
|
600
|
780
|
725
|
685
|
36
|
1840
|
408
|
545
|
20×Φ30
|
360
|
1090
|
返回頁首

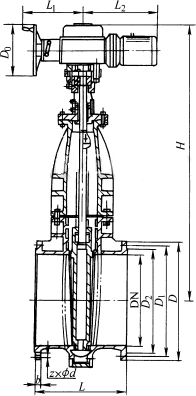

產品外形及結構尺寸示意圖
返回頁首
聲明：本文中所有文字、數據、圖片均只適用于參考，Z945T、Z945W 型 PN6、PN10 型鑄鐵電動暗桿楔式閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-51078382。
訂貨提供產品參數：Z945T、Z945W 型 PN6、PN10 型鑄鐵電動暗桿楔式閘閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
