上海吉邁閥門制造有限公司主要生產≦Z41T-10、Z41W-10 型鑄鐵楔式閘閥≧也是國內閘閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將為您提供較優質的服務！
產品說明

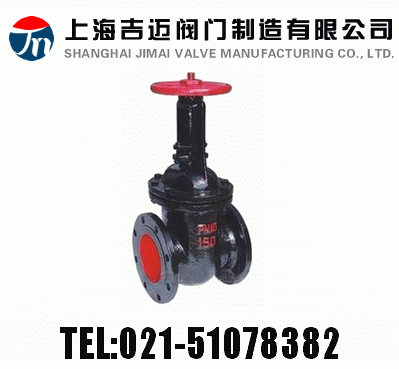

Z41T-10、Z41W-10 型鑄鐵楔式閘閥：手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為黃銅（Z41T-10）、灰鑄鐵（Z41W-10），公稱壓力 PN10，閥體材料為灰鑄鐵的閘閥。
產品性能參數
Z41T-10、Z41W-10 型鑄鐵楔式閘閥主要性能參數
|
型號
|
PN
|
工作壓力/MPa
|
適用溫度/℃
|
適用介質
|
|
Z41T-10
|
10
|
1.0
|
≤200
|
水、蒸汽
|
|
Z41W-10
|
10
|
1.0
|
≤100
|
油品
|
返回頁首
產品零部件材料
Z41T-10、Z41W-10 型鑄鐵楔式閘閥零部件材料
|
型號
|
材料
|
|
閥體、閥蓋、閘板
|
閥桿
|
密封面
|
填料
|
|
Z41T-10
|
灰鑄鐵
|
碳鋼
|
黃銅
|
油浸石棉填料
|
|
Z41W-10
|
灰鑄鐵
|
碳鋼
|
灰鑄鐵
|
油浸石棉填料
|
返回頁首
產品外形及結構尺寸
Z41T-10、Z41W-10 型鑄鐵楔式閘閥主要外形及結構尺寸
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
H
|
H1
|
z×Φd
|
D0
|
重量/kg
|
|
50
|
180
|
160
|
125
|
100
|
20
|
286
|
345
|
4×Φ18
|
180
|
17
|
|
65
|
195
|
180
|
145
|
120
|
20
|
331
|
410
|
4×Φ18
|
180
|
22
|
|
80
|
210
|
195
|
160
|
135
|
22
|
375
|
470
|
4×Φ18
|
200
|
30
|
|
100
|
230
|
215
|
180
|
155
|
22
|
430
|
544
|
8×Φ18
|
200
|
35
|
|
125
|
255
|
245
|
210
|
185
|
24
|
523
|
660
|
8×Φ18
|
240
|
52
|
|
150
|
280
|
280
|
240
|
210
|
24
|
592
|
762
|
8×Φ23
|
240
|
70
|
|
200
|
330
|
335
|
295
|
265
|
26
|
772
|
993
|
8×Φ23
|
320
|
125
|
|
250
|
380
|
390
|
350
|
320
|
28
|
903
|
1176
|
12×Φ23
|
320
|
170
|
|
300
|
420
|
440
|
400
|
368
|
28
|
1043
|
1366
|
12×Φ23
|
400
|
226
|
|
350
|
450
|
500
|
460
|
428
|
30
|
1173
|
1540
|
16×Φ23
|
400
|
360
|
|
400
|
480
|
565
|
515
|
482
|
32
|
1245
|
1765
|
16×Φ25
|
500
|
444
|
|
450
|
510
|
615
|
565
|
532
|
32
|
1500
|
1970
|
20×Φ25
|
500
|
590
|
|
500
|
540
|
670
|
620
|
585
|
34
|
1780
|
2280
|
20×Φ25
|
720
|
740
|
|
600
|
600
|
780
|
725
|
685
|
36
|
2010
|
2620
|
20×Φ30
|
720
|
960
|
返回頁首

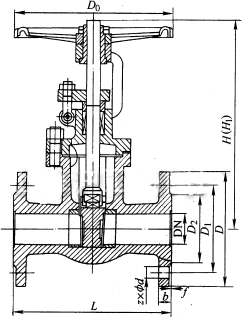

產品外形及結構尺寸示意圖
返回頁首
聲明：本文中所有文字、數據、圖片均只適用于參考，Z41T-10、Z41W-10 型鑄鐵楔式閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-51078382。
訂貨提供產品參數：Z41T-10、Z41W-10 型鑄鐵楔式閘閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
