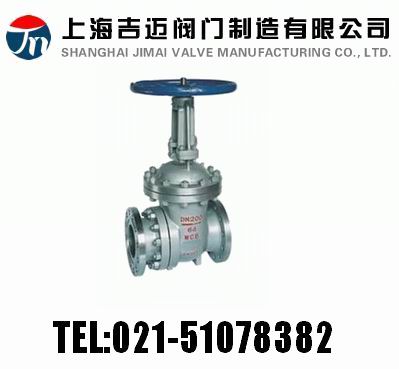

PZ41H 型 PN10~PN63 排渣閘閥


  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-51078382
傳真:021-51079323
技術:021-51078382

產品說明   服務承諾   訂貨流程

上海吉邁閥門制造有限公司主要生產≦PZ41H 型 PN10~PN63 排渣閘閥≧也是國內閘閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將為您提供較優質的服務!

產品說明

PZ41H 型 PN10~PN63 排渣閘閥:手動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為不銹鋼,公稱壓力 PN10~PN63,閥體材料為灰鑄鐵(PZ41H-10 PZ41H-16)、碳素鋼(PZ41H-10C~63)的排渣閘閥。

產品性能參數

PZ41H 型 PN10~PN63 排渣閘閥主要性能參數
型號 PN 工作壓力/MPa 適用溫度/℃ 適用介質
PZ41H-10 10 1.0 ≤100 灰渣水混合物(灰水比 1:1:5 較大粒度≤50mm)
PZ41H-16 16 1.6
PZ41H-10C 10 1.0
PZ41H-16C 16 1.6
PZ41H-25 25 2.5
PZ41H-40 40 4.0
PZ41H-63 63 6.3

返回頁首

產品零部件材料

PZ41H 型 PN10~PN63 排渣閘閥零部件材料
型號 材料
閥體、閥蓋 閘板 閥體密封圈 閥桿 墊片 填料
PZ41H-10 灰鑄鐵 灰鑄鐵鑲鉻不銹鋼 灰鑄鐵鑲鉻不銹鋼 鉻不銹鋼 橡膠石棉板 石棉石墨
PZ41H-16
PZ41H-10C 碳素鋼 碳素鋼堆焊鐵基合金 碳素鋼堆焊鐵基合金
PZ41H-16C
PZ41H-25
PZ41H-40
PZ41H-63

返回頁首

產品外形及結構尺寸

PZ41H 型 PN10 排渣閘閥主要外形及結構尺寸
DN L D D1 D2 b z×Φd f H H1 重量/kg
50 250 165 125 99 20 4×Φ18 3 420 335 57
80 280 200 160 132 20 8×Φ18 3 615 510 75
100 300 220 180 156 22 8×Φ18 3 805 685 93
150 350 285 240 211 24 8×Φ22 3 652 790 155
200 400 340 295 266 24 8×Φ22 3 1085 885 217
250 450 395 350 319 26 12×Φ22 3 1235 1015 280
300 500 445 400 370 26 12×Φ22 4 1450 1190 350
350 550 525 460 429 26 16×Φ22 4 1640 1350 540
400 600 565 515 480 28 16×Φ26 4 1798 1460 820
450 650 615 565 530 28 20×Φ26 4 1980 1620 1120
500 700 670 620 582 30 20×Φ28 4 2190 1800 1440

返回頁首

PZ41H 型 PN16 排渣閘閥主要外形及結構尺寸
DN L D D1 D2 b z×Φd f H H1 重量/kg
50 250 165 102 99 20 4×Φ18 3 420 335 60
80 280 200 133 132 22 8×Φ18 3 615 510 78
100 300 220 180 158 24 8×Φ18 3 805 685 96
150 350 285 240 212 28 8×Φ22 3 952 790 158
200 400 340 295 268 30 12×Φ22 3 1085 885 222
250 450 405 355 320 32 12×Φ26 3 1235 1015 289
300 500 460 410 370 34 12×Φ26 4 1450 1190 365
350 550 520 470 430 38 16×Φ26 4 1640 1350 558
400 600 580 525 482 40 16×Φ30 4 1798 1460 850
450 650 640 585 532 44 21×Φ30 4 1980 1620 1164
500 700 715 650 585 46 20×Φ33 4 2190 1800 1482

返回頁首

PZ41H 型 PN25 排渣閘閥主要外形及結構尺寸
DN L D D1 D2 b z×Φd f H H1 重量/kg
50 250 165 125 102 20 4×Φ18 3 420 335 99
80 280 200 160 133 22 8×Φ18 3 615 510 118
100 300 235 190 158 24 8×Φ22 3 805 685 147
150 350 300 250 212 30 8×Φ26 3 952 790 204
200 400 360 310 278 34 12×Φ26 3 1085 885 273
250 450 425 370 335 36 12×Φ30 3 1235 1015 383
300 500 485 430 390 40 16×Φ30 4 1450 1190 478
350 550 555 490 450 44 16×Φ33 4 1640 1350 680
400 600 620 550 505 48 16×Φ36 4 1798 1460 1008
450 650 670 600 555 50 20×Φ36 4 1980 1620 1344
500 700 730 660 615 52 20×Φ36 4 2190 1800 1827

返回頁首

PZ41H 型 PN40 排渣閘閥主要外形及結構尺寸
DN L D D1 D2 b z×Φd f H H1 重量/kg
50 250 165 125 88 20 4×Φ18 3 444 340 98
80 310 200 160 121 22 8×Φ18 3 636 508 126
100 350 235 190 150 24 8×Φ22 3.5 930 680 456
150 450 300 250 204 30 8×Φ26 3.5 984 800 228
200 550 375 320 260 38 12×Φ30 3.5 1094 875 298
250 650 450 382 313 42 12×Φ33 3.5 1270 1010 372
300 750 515 450 364 46 16×Φ33 3.5 1470 1180 450
350 850 580 510 422 52 16×Φ36 4 1555 1245 530
400 950 660 585 474 58 16×Φ39 4 1650 1280 610
450 4050 685 610 524 60 20×Φ39 4 1817 1415 690
500 1150 755 670 576 62 20×Φ42 4 1990 1560 772

返回頁首

PZ41H 型 PN63 排渣閘閥主要外形及結構尺寸
DN L D D1 D2 b z×Φd f H H1 重量/kg
50 250 180 135 88 26 4×Φ22 3 444 340 142
80 310 215 170 121 30 8×Φ22 3 636 508 168
100 350 250 200 150 32 8×Φ26 3.5 830 680 210
150 450 345 280 204 38 8×Φ33 3.5 984 800 270
200 550 415 345 260 44 12×Φ36 3.5 1094 875 367
250 650 470 400 212 48 12×Φ36 3.5 1270 1010 450
300 750 530 460 364 54 16×Φ36 3.5 1470 1180 548
350 850 600 525 422 60 16×Φ39 4 1555 - 532
400 950 670 585 474 66 16×Φ42 4 1650 1280 615
450 1050 715 630 524 70 20×Φ42 4 1817 1415 695
500 1150 800 705 476 76 20×Φ48 4 1990 1560 778

返回頁首

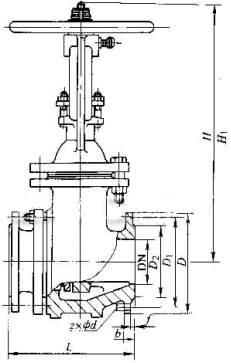

產品外形及結構尺寸示意圖

返回頁首

聲明:本文中所有文字、數據、圖片均只適用于參考,PZ41H 型 PN10~PN63 排渣閘閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-51078382。



訂貨提供產品參數:PZ41H PN10~PN63 排渣閘閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
