Z73X、Z373X 型 PN2.5~PN16 鑄鐵對夾式漿液閥


  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-51078382
傳真:021-51079323
技術:021-51078382

產品說明   服務承諾   訂貨流程

上海吉邁閥門制造有限公司主要生產≦Z73X、Z373X 型 PN2.5~PN16 鑄鐵對夾式漿液閥≧也是國內閘閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將為您提供較優質的服務!

產品說明

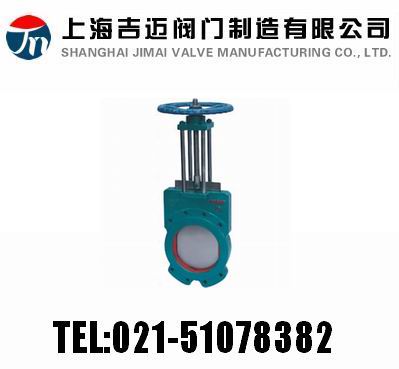

Z73X、Z373X 型 PN2.5~PN16 鑄鐵對夾式漿液閥:手動(Z73X)或渦輪驅動(Z373X),對夾式連接形式,明桿平行式剛性單閘板,閥座密封面材料為合成橡膠或聚四氟乙烯,公稱壓力 PN2.5~PN16,閥體材料為灰鑄鐵的閘閥(漿液閥)。Z73X、Z373X 型漿料閥廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置。

產品特點

①結構緊湊,設計合理,閥門鋼性好,通道流暢,流阻系數小。②閘板密封面采用鉻鎳鈦不銹鋼,使用壽命長。③采用聚四氟乙烯填料,密封可靠,操作輕便靈活。

產品性能參數

Z73X、Z373X 型 PN2.5~PN16 鑄鐵對夾式漿液閥主要性能參數
型號 PN 工作壓力/MPa 適用介質 適用溫度/℃
Z73X-2.5 2.5 0.25 煤漿、糠漿、紙漿、泥漿、污水、礦渣等 ≤120
Z73X-2.5
Z73X-6 6 0.6
Z373X-6
Z73X-10
10 1.0
Z373X-10
Z73X-16 16 1.6
Z373X-16

返回頁首

產品零部件材料

Z73X、Z373X 型 PN2.5~PN16 鑄鐵對夾式漿液閥零部件材料
型號 材料
閥體 閘板 閥體密封圈 閥桿 支架 填料
Z73X-2.5 灰鑄鐵 鉻鎳鈦不銹鋼 合成橡膠或聚四氟乙烯 鉻不銹鋼 碳素鋼 聚四氟乙烯
Z73X-2.5
Z73X-6
Z373X-6
Z73X-10
Z373X-10
Z73X-16
Z373X-16

返回頁首

產品外形及結構尺寸

Z73X、Z373X 型 PN2.5、PN6 鑄鐵對夾式漿液閥主要外形及結構尺寸
DN 結構長度 D1 D2 Z73X Z373X Z73X Z373X
L1 L2 H H1 D0 H 型號 L1/L2
400 80 110 495 463 1026 1426 500 131/210
450 90 114 550 518 1128 1578 500 200/260
500 90 132 600 568 1225 1725 500 227/327
600 100 154 705 667 1466 2066 700 1640 BA-1 347 425
700 165 810 772 1930 750
800 190 920 878 2225 1050
900 203 1020 978 2520 BA-2 1350
1000 216 1120 1078 2805 1650

① 圖中未注出,下同。

返回頁首

Z73X、Z373X 型 PN10 鑄鐵對夾式漿液閥主要外形及結構尺寸
DN 結構長度 D1 D2 Z73X Z373X Z73X Z373X
L1 L2 H H1 D0 H 型號 L1/L2
50 40 43 125 9 306 356 240 10
65 40 46 145 118 317 382 240 11
80 50 46 160 132 336 416 240 13
100 50 52 180 156 374 474 280 16
125 50 56 210 184 446 571 280 20
150 60 56 210 184 446 571 280 38
200 60 60 295 266 610 810 360     41
250 70 68 350 319 695 945 400 76
350 80 78 460 429 895 1245 400 150
400 120 102 515 480 1120 1520 500 288
450 120 114 565 530 1320 1170 500 328
500 132 132 620 582 1410 1910 500 425
600 140 154 725 682 1540 2140 700 1640   491 660
700 165 840 794 1930 BA-1   800
800 190 950 901 2225   1200
900 203 1050 1001 2520 BA-2   1550
1000 216 1160 1112 2805 1900

返回頁首

Z73X、Z373X 型 PN16 鑄鐵對夾式漿液閥主要外形及結構尺寸
DN 結構長度 D1 D2 結構長度 L1 結構長度 L2 重量/kg
L1 L2 H H1 H0 H H1 D0 手動 L1/L2
50 60 40 125 99 270 330 240 296 347 240 20/14
65 60 40 145 118 299 364 240 301 367 240 24/18
80 70 50 160 132 320 400 280 326 410 240 27/22
100 70 50 180 156 356 463 280 374 476 280 30/24
125 80 50 210 184 520 645 280 414 541 280 54/42
150 90 60 240 211 567 717 360 488 650 360 66/50
200 100 60 295 266 705 905 360 533 754 360 101/82
300 120 80 410 370 900 1200 400 796 1097 400 181/143
350 120 92 470 430 1000 1350 400 895 1245 400 238/197
400 140 120 525 482 1135 1535 500 1285 1455 400 293/268

返回頁首

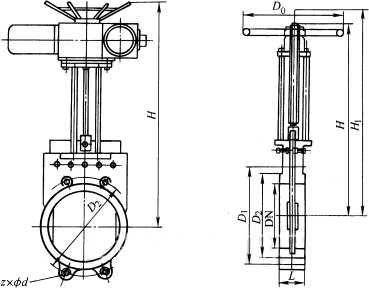

產品外形及結構尺寸示意圖

返回頁首

聲明:本文中所有文字、數據、圖片均只適用于參考,Z73X、Z373X 型 PN2.5~PN16 鑄鐵對夾式漿液閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-51078382。



訂貨提供產品參數:Z73X、Z373X PN2.5~PN16 鑄鐵對夾式漿液閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
