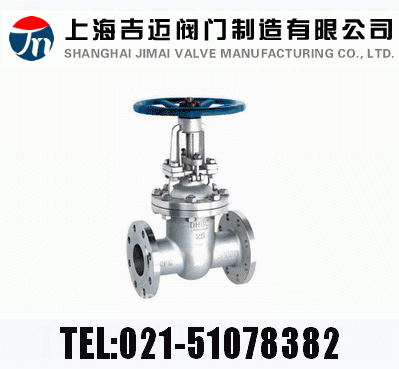

上海吉邁閥門制造有限公司主要生產≦楔式閘閥≧也是國內閘閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將為您提供較優質的服務！
【產品用途】
楔式閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置
【產品特點】
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式
【執行標準】
設計規范：GB/T 12234
結構長度：GB/T 12221
連接法蘭：JB/T 79
試驗與檢驗：JB/T 9092
壓力-溫度：GB/T 9131
產品標識：GB/T 12220
【性能規范】
|
公稱壓力PN（MPa）
|
殼體
|
試驗壓力（MPa）
|
上密封
|
|
密封（液）
|
密封（氣）
|
|
1.6
|
2.4
|
1.8
|
0.6
|
1.8
|
|
2.5
|
3.8
|
2.8
|
0.6
|
2.8
|
|
4.0
|
6.0
|
4.4
|
0.6
|
4.4
|
|
6.4
|
9.6
|
7.0
|
0.6
|
7.0
|
|
10.0
|
15.0
|
11.0
|
0.6
|
11.0
|
|
16.0
|
24.0
|
18.0
|
0.6
|
18.0
|
【適用介質和適用溫度】
|
殼體材料
|
適用介質
|
適用溫度（℃）
|
|
碳素鋼（C型）
|
水、蒸汽、油品
|
≤425
|
|
鉻鎳鈦鋼（P型）
|
硝酸類
|
≤200
|
|
鉻鎳鉬鈦鋼（R型）
|
醋酸類
|
≤200
|
|
鉻鉬鋼（I型）
|
水、蒸汽、油品
|
≤550
|
【主要零件材料】
|
閥體、閥蓋
|
閥板、閥座
|
閥桿
|
閥桿螺母
|
填料
|
手輪
|
|
碳素鋼
|
優質碳鋼＋硬質合金或不銹鋼
|
鉻不銹鋼
|
鋁青銅
|
石墨石棉盤根
|
可鍛鑄鐵
|
|
鉻鎳鈦鋼
|
不銹鋼、不銹鋼＋硬質合金
|
鉻鎳鈦不銹鋼
|
鋁青銅
|
浸聚四氟乙烯
|
可鍛鑄鐵
|
|
鉻鎳鉬鈦鋼
|
不銹鋼、不銹鋼＋硬質合金
|
鉻鎳鉬鈦不銹鋼
|
鋁青銅
|
浸聚四氟乙烯
|
可鍛鑄鐵
|
|
鉻鉬鋼
|
合金鋼＋硬質合金
|
鉻鉬鋁鋼
|
鋁青銅
|
柔性石棉＋33.4
|
可鍛鑄鐵
|
閘閥主要連接外型尺寸
|
型 號
|
公稱通徑
DN(㎜)
|
尺寸
|
重量（㎏）
|
|
L
|
D
|
D1
|
D2
|
b-f
|
z-фd
|
H
|
Do
|
Z41T/W/H
-10
|
40
|
165
|
145
|
110
|
85
|
18-3
|
4-ф18
|
245
|
135
|
10
|
|
50
|
178
|
160
|
125
|
100
|
20-3
|
4-ф18
|
286
|
180
|
18
|
|
65
|
190
|
180
|
145
|
120
|
20-3
|
4-ф18
|
320
|
180
|
22
|
|
80
|
203
|
195
|
160
|
135
|
22-3
|
4-ф18
|
373
|
200
|
2735
|
|
100
|
229
|
215
|
180
|
155
|
22-3
|
8-ф18
|
428
|
200
|
34
|
|
125
|
254
|
245
|
210
|
185
|
24-3
|
8-ф18
|
513
|
240
|
49
|
|
150
|
267
|
280
|
240
|
210
|
24-3
|
8-ф23
|
582
|
240
|
66.5
|
|
200
|
330
|
335
|
295
|
265
|
26-3
|
8-ф23
|
730
|
320
|
107
|
|
250
|
380
|
390
|
350
|
320
|
28-3
|
12-ф23
|
897
|
320
|
168
|
|
300
|
420
|
440
|
400
|
368
|
28-4
|
12-ф23
|
1032
|
400
|
220
|
|
350
|
450
|
500
|
460
|
428
|
30-4
|
16-ф23
|
1170
|
400
|
290
|
|
400
|
480
|
565
|
515
|
482
|
30-4
|
16-ф25
|
1330
|
500
|
450
|
|
450
|
510
|
615
|
565
|
532
|
32-4
|
20-ф25
|
1460
|
500
|
580
|
|
500
|
540
|
670
|
620
|
585
|
34-4
|
20-ф25
|
1727
|
500
|
830
|
|
600
|
600
|
780
|
725
|
685
|
36-5
|
20-ф30
|
2072
|
500
|
1160
|

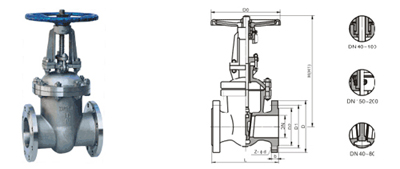

【結構圖片】
聲明：本文中所有文字、數據、圖片均只適用于參考，楔式閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-51078382。
訂貨提供產品參數：楔式閘閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
