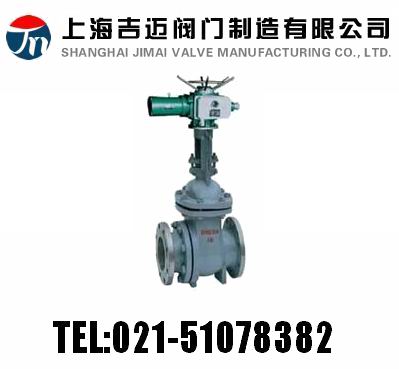

PZ941H 型 PN16~PN63 電動鋼制排渣閘閥


  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-51078382
傳真:021-51079323
技術:021-51078382

產品說明   服務承諾   訂貨流程

上海吉邁閥門制造有限公司主要生產≦PZ941H 型 PN16~PN63 電動鋼制排渣閘閥≧也是國內閘閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將為您提供較優質的服務!

產品說明

PZ941H 型 PN16~PN63 電動鋼制排渣閘閥:電動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為碳素鋼堆焊鐵基合金,公稱壓力 PN10~PN63,閥體材料為碳素鋼,具有排渣功能的閘閥。

產品性能參數

PZ941H 型 PN16~PN63 電動鋼制排渣閘閥主要性能參數
型號 PN 工作壓力/MPa 適用介質 適用溫度/℃
PZ941H-16C 16 1.6 灰渣水混合物
(灰水比 1:1.5,較大粒度 ≤50mm)
≤100
PZ941H-25 25 2.5
PZ941H-40 40 4.0
PZ941H-63 63 6.3

返回頁首

產品零部件材料

PZ941H 型 PN16~PN63 電動鋼制排渣閘閥零部件材料
型號 材料
閥體、閥蓋 閘板 閥體密封圈 閥桿 墊片 填料
PZ941H-16C 碳素鋼 碳素鋼堆焊鐵基合金 鉻不銹鋼 橡膠石棉板 石棉石墨
PZ941H-25
PZ941H-40
PZ941H-63

返回頁首

產品外形及結構尺寸

PZ941H 型 PN16 電動鋼制排渣閘閥主要外形及結構尺寸
DN L D D1 D2 b z×Φd H 電動裝置型號 公稱轉矩/N·m 電動機功率/kW 重量/kg
50 250 165 125 99 20 4×Φ18 585 DZ20 200 0.37 94
80 280 200 160 132 20 8×Φ18 910 DZ20 200 0.37 112
100 300 220 180 156 22 8×Φ18 1080 DZ20 200 0.37 140
150 350 285 240 211 24 8×Φ22 1200 DZ30 300 0.55 195
200 400 340 295 266 24 8×Φ22 1312 DZ30 300 0.55 260
250 450 395 350 319 26 12×Φ22 1400 DZ45 450 1.5 374
300 500 445 400 370 26 12×Φ22 1540 DZ60 600 2.2 455
350 550 505 460 429 26 16×Φ22 1700 DZ60 600 2.2 648
400 600 565 515 480 28 16×Φ26 1850 DZ120 1200 3 960
450 650 615 565 530 28 20×Φ26 2060 DZ120 1200 3 1280
500 700 670 620 582 30 20×Φ26 2270 DZ1800 1800 5.5 1740

返回頁首

PZ941H 型 PN25 電動鋼制排渣閘閥主要外形及結構尺寸
DN L D D1 D2 b z×Φd H 電動裝置型號 公稱轉矩/N·m 電動機功率/kW 重量/kg
50 250 165 125 102 20 4×Φ18 585 DZ20 200 0.37 99
80 280 200 160 133 22 8×Φ18 910 DZ20 200 0.37 118
100 300 235 190 158 24 8×Φ22 1080 DZ20 200 0.37 147
150 350 300 250 212 30 8×Φ26 1200 DZ30 300 0.55 204
200 400 360 310 278 34 12×Φ26 1312 DZ30 300 0.55 270
250 450 425 370 335 36 12×Φ30 1400 DZ45 450 1.5 383
300 500 485 430 390 40 16×Φ30 1540 DZ60 600 2.2 278
350 550 555 490 450 44 16×Φ33 1700 DZ60 600 2.2 680
400 600 620 550 505 48 16×Φ36 1850 DZ120 1200 3 1008
450 650 670 600 555 50 20×Φ36 2060 DZ120 1200 3 1344
500 700 730 660 615 52 20×Φ36 2270 DZ180 1800 5.5 1883

返回頁首

PZ941H 型 PN40 電動鋼制排渣閘閥主要外形及結構尺寸
DN L D D1 D2 b z×Φd H 電動裝置型號 公稱轉矩/N·m 電動機功率/kW 重量/kg
50 250 165 125 88 20 4×Φ18 590 DZ20 200 0.37 132
80 310 200 160 121 22 8×Φ18 810 DZ20 200 0.37 156
100 350 235 190 150 24 8×Φ22 980 DZ20 200 0.37 195
150 450 300 250 204 30 8×Φ26 1090 DZ30 300 0.55 268
200 550 375 320 260 38 12×Φ30 1340 DZ60 600 2.2 392
250 650 450 382 313 42 12×Φ33 1340 DZ60 600 1.5 465
300 750 515 450 364 46 16×Φ33 1660 DZ90 900 3 558
350 850 580 510 422 52 16×Φ36 1596 DZ90 900 3 680
400 950 660 585 474 58 16×Φ39 1780 DZ180 1800 5.5 768
450 1050 685 610 524 60 16×Φ39 1915 DZ180 1800 5.5 856
500 1150 755 670 576 62 20×Φ42 2060 DZ250 2500 5.5 950

返回頁首

PZ941H 型 PN63 電動鋼制排渣閘閥主要外形及結構尺寸
DN L D D1 D2 b z×Φd H 電動裝置型號 公稱轉矩/N·m 電動機功率/kW 重量/kg
50 250 180 135 88 26 4×Φ22 720 DZ20 200 0.37 154
80 310 215 170 121 30 8×Φ22 810 DZ20 200 0.37 180
100 350 250 200 150 30 8×Φ26 980 DZ20 200 0.37 218
150 450 345 280 204 38 8×Φ33 1090 DZ30 300 0.55 287
200 550 415 345 260 44 12×Φ36 1340 DZ60 600 2.2 410
250 650 470 400 313 48 12×Φ36 1468 DZ60 600 2.2 498
300 750 530 460 364 54 16×Φ36 1660 DZ90 900 3 600
350 850 600 525 422 60 16×Φ39 1596 DZ90 900 3 684
400 950 670 585 474 66 16×Φ42 1780 DZ180 1800 5.5 772
450 1050 715 630 524 70 20×Φ42 1915 DZ180 1800 5.5 860
500 1150 800 705 576 76 20×Φ48 2060 DZ250 2500 5.5 948

返回頁首

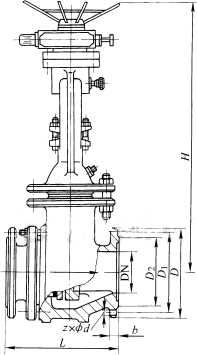

產品外形及結構尺寸示意圖

返回頁首

聲明:本文中所有文字、數據、圖片均只適用于參考,PZ941H 型 PN16~PN63 電動鋼制排渣閘閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-51078382。



訂貨提供產品參數:訂貨提供產品參數:PZ941H PN16~PN63 電動鋼制排渣閘閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
