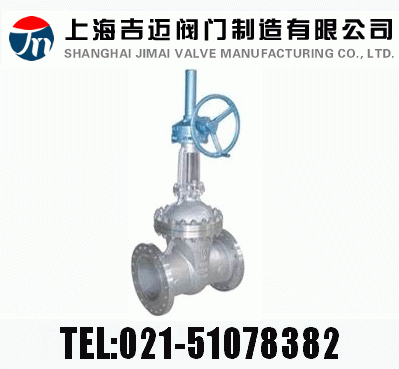

Z540H、Z540Y、Z540W 型 PN16~PN160 鋼制錐齒輪傳動楔式閘閥


  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-51078382
傳真:021-51079323
技術:021-51078382

產品說明   服務承諾   訂貨流程

上海吉邁閥門制造有限公司主要生產≦Z540H、Z540YZ540W 型 PN16~PN160 鋼制錐齒輪傳動楔式閘閥≧也是國內閘閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將為您提供較優質的服務!

產品說明

Z540H、Z540Y、Z540W 型 PN16~PN160 鋼制錐齒輪傳動楔式閘閥:錐齒輪驅動、法蘭連接、明桿楔式彈性閘板,閥座密封面材料為堆焊合金(Z540H-16C~160 Z540Y-16C~160 Z540Y-16I~160I Z540Y-16P~160P Z540Y-16R~160R)、不銹鋼(Z540W-16P~160P Z540W-16R~160R),公稱壓力 PN16~PN160,閥體材料為碳素鋼(Z540H-16C~160 Z540Y-16C~160)、鉻鉬合金鋼(Z540Y-16I~160I)、不銹鋼(Z540W-16P~160P Z540Y-16P~160P Z540W-16R~160R Z540Y-16R~160R)的閘閥。

產品性能參數

Z540H、Z540Y、Z540W 型 PN16~PN160 鋼制錐齒輪傳動楔式閘閥主要性能參數
型號 PN 工作壓力/MPa 適用溫度/℃ 適用介質
Z540H-16C-160 16~160 1.6~16.0 ≤425 水、蒸汽、油品
Z540Y-16C-160 16~160 1.6~16.0
Z540Y-16I-160 16~160 1.6~16.0 ≤550 蒸汽、油品
Z540W16P-40P 16~40 1.6~4.0 ≤150 弱腐蝕性介質
Z540Y-16P-160P 16~160 1.6~16.0
Z540W-16R-40R 16~40 1.6~4.0 ≤150 腐蝕性介質
Z540Y-16R-160R 16~160

1.6~16.0

Z540Y-16P~40P 16~40 1.6~4.0 ≤650 熱煙氣等
Z540Y-16P~0P 16~40 16~4.0

返回頁首

產品零部件材料

Z540H、Z540Y、Z540W 型 PN16~PN160 鋼制錐齒輪傳動楔式閘閥零部件材料
型號 材料
閥體、閥蓋、閘板 閥桿 密封面 填料
Z540H-16C~160 碳素鋼 碳素鋼 堆焊鐵基合金 石棉石墨或柔性石墨
Z540Y-16C~160 堆焊硬質合金
Z540Y-16I~160I 鉻鉬合金鋼 鉻鉬合金鋼 堆焊硬質合金 柔性石墨
Z540W-16P~160P 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 本體材料 聚四氟乙烯
Z540Y-16P~160P 堆焊硬質合金 柔性石墨
Z540W-16R~160R 鉻鎳鉬鈦不銹鋼 鉻鎳鉬鈦不銹鋼 本體材料 聚四氟乙烯
Z540Y-16R~160R 堆焊硬質合金
Z540Y-16P~40P 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 堆焊硬質合金 柔性石墨
Z540Y-16P~40P

返回頁首

產品外形及結構尺寸

Z540H、Z540Y、Z540W 型 PN16 鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸
DN L H D0 重量/kg DN L H D0 重量/kg
300 500 1310 640 504 600 800 2410 640 2140
350 550 1468 640 674 700 900 2600 640 3275
400 600 1780 640 950 800 100 2860 720 3920
450 650 1880 640 1300 900 1100 3170 720 4435
500 700 2110 640 1530

返回頁首

Z540H、Z540Y、Z540W 型 PN25 鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸
DN L H D0 重量/kg DN L H D0 重量/kg
300 500 1310 640 504 600 800 2410 640 2150
350 550 1468 640 680 700 900 2600 640 3290
400 600 1780 640 960 800 1000 2860 720 3940
450 650 1880 640 1310 900 1100 3170 720 4450
500 700 2110 640 1540

返回頁首

Z540H、Z540Y、Z540W 型 PN40 鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸
DN L H D0 重量/kg DN L H D0 重量/kg
300 750 1500 640 630 450 1052 2320 640 1720
350 850 1960 640 985 500 1150 2450 640 2040
400 950 2170 640 1430 600 1350 2940 640 3050

返回頁首

Z540H、Z540Y、Z540W 型 PN63 鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸
DN L H D0 重量/kg DN L H D0 重量/kg
200 550 1420 550 430 350 850 2060 640 840
250 650 1580 640 530 400 950 2270 640 1410
300 750 1770 640 590

返回頁首

Z540H、Z540Y、Z540W 型 PN100 鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸
DN L H D0 重量/kg DN L H D0 重量/kg
200 550 1490 550 730 350 850 2180 640 1700
250 650 1720 640 900 400 950 2390 640 2500
300 750 4890 640 1200

返回頁首

Z540H、Z540Y、Z540W 型 PN160 鋼制錐齒輪傳動楔式閘閥主要外形及結構尺寸
DN L H D0 重量/kg DN L H D0 重量/kg
150 600 1250 550 492 200 750 1520 550 780

返回頁首

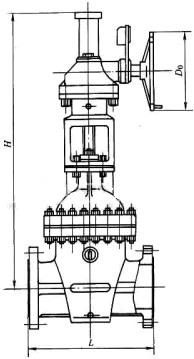

產品外形及結構尺寸示意圖

返回頁首

聲明:本文中所有文字、數據、圖片均只適用于參考,Z540H、Z540Y、Z540W 型 PN16~PN160 鋼制錐齒輪傳動楔式閘閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-51078382。



訂貨提供產品參數:Z540HZ540Y、Z540W PN16~PN160 鋼制錐齒輪傳動楔式閘閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
