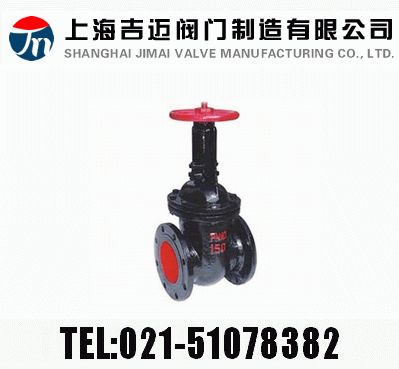

Z44T、Z44W、Z44H 型 PN10、PN16 鐵制平行式雙閘板閘閥


  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-51078382
傳真:021-51079323
技術:021-51078382

產品說明   服務承諾   訂貨流程

上海吉邁閥門制造有限公司主要生產≦Z44TZ44W、Z44H 型 PN10PN16 鐵制平行式雙閘板閘閥≧也是國內閘閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將為您提供較優質的服務!

產品說明

Z44T、Z44W、Z44H 型 PN10、PN16 鐵制平行式雙閘板閘閥:手動、法蘭連接、明桿平行式剛性雙閘板,閥座密封面材料為黃銅(Z44T)、鑄鐵(Z44W Z44H),公稱壓力 PN10~PN16,閥體材料為灰鑄鐵(Z44T-10/16 Z44W-10 Z44H-10/16)、球墨鑄鐵(Z44T-10Q/16Q Z44W-10Q/16Q Z44H-10Q)的閘閥。

產品性能參數

Z44T、Z44W、Z44H 型 PN10、PN16 鐵制平行式雙閘板閘閥主要性能參數
型號 PN 工作壓力/MPa 適用溫度/℃ 適用介質
Z44T-10 10 1.0 ≤200 水、蒸汽、油品
Z44W-10
Z44H-10
Z44T-10Q
Z44W-10Q
Z44H-10Q
Z44T-16 16 1.6 ≤200 水、蒸汽、油品
Z44H-16
Z44T-16Q
Z44W-16Q ≤100 油品、煤氣等

返回頁首

產品零部件材料

Z44T、Z44W、Z44H 型 PN10、PN16 鐵制平行式雙閘板閘閥零部件材料
型號 材料
閥體、閥蓋、閘板 閥桿 密封面 填料
Z44T-10 灰鑄鐵 碳鋼 黃銅 油浸石棉填料
Z44W-10 碳鋼 灰鑄鐵 油浸石棉填料
Z44H-10 不銹鋼
Z44T-10Q 球墨鑄鐵 黃銅
Z44W-10Q 球墨鑄鐵
Z44H-10Q
Z44T-16 灰鑄鐵 石棉石墨
Z44H-16
Z44T-16Q 球墨鑄鐵
Z44W-16Q

返回頁首

產品外形及結構尺寸

Z44T、Z44W、Z44H 型 PN10 鐵制平行式雙閘板閘閥主要外形及結構尺寸
DN L D D1 D2 b H H1 z×Φd D0 重量/kg
50 180 160 125 100 20 268 328 4×Φ18 180 19
65 195 180 145 120 20 302 376 4×Φ18 180 22
80 210 195 160 135 22 345 446 4×Φ18 200 29
100 230 215 180 155 22 395 520 8×Φ18 200 35
125 255 245 210 185 24 478 624 8×Φ18 240 62
150 280 390 240 210 24 55 730 8×Φ23 240 75
200 330 335 295 265 26 720 950 8×Φ23 320 130
250 380 390 350 320 28 852 1140 12×Φ23 320 196
300 420 440 400 368 28 990 1330 12×Φ23 400 240
350 450 500 460 428 30 1116 1508 16×Φ23 400 300
400 480 565 515 482 32 1268 1717 16×Φ25 500 484
450 510 615 565 532 32 1395 1854 20×Φ25 500 606

返回頁首

Z44T、Z44W、Z44H 型 PN16 鐵制平行式雙閘板閘閥主要外形及結構尺寸
DN L D D1 D2 b z×Φd H H1 D0 重量/kg
50 180 160 125 100 20 4×Φ18 270 326 160 17
65 195 180 145 120 20 4×Φ18 303 374 180 22
80 210 195 160 135 22 8×Φ18 335 421 180 27
100 230 215 180 155 24 8×Φ18 470 515 200 36
125 255 245 210 185 26 8×Φ18 473 606 220 48
150 280 280 240 210 26 8×Φ23 548 706 240 83
200 292 340 295 266 30 12×Φ23 772 996 240 122
250 330 405 355 319 32 12×Φ28 904 1180 320 172
300 356 460 410 370 32 12×Φ28 1045 1378 400 240
350 381 520 470 429 36 16×Φ28 1177 1549 400 323
400 406 580 525 480 38 16×Φ31 1345 1782 500 479

返回頁首

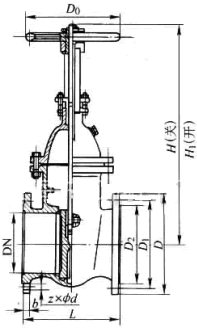

產品外形及結構尺寸示意圖

返回頁首

聲明:本文中所有文字、數據、圖片均只適用于參考,Z44T、Z44W、Z44H 型 PN10、PN16 鐵制平行式雙閘板閘閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-51078382。



訂貨提供產品參數:Z44T、Z44WZ44H PN10、PN16 鐵制平行式雙閘板閘閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
