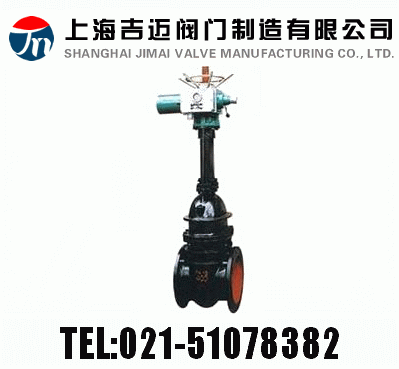

Z941T、Z941W、Z941H 型 PN10、PN16 鐵制電動楔式閘閥


  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-51078382
傳真:021-51079323
技術:021-51078382

產品說明   服務承諾   訂貨流程

上海吉邁閥門制造有限公司主要生產≦Z941TZ941W、Z941H 型 PN10、PN16 鐵制電動楔式閘閥≧也是國內閘閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將為您提供較優質的服務!

產品說明

Z941T、Z941W、Z941H 型 PN10、PN16 鐵制電動楔式閘閥:電動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為黃銅(Z941T-10)、灰鑄鐵(Z941W-10)、鉻不銹鋼(Z941H-10)、球墨鑄鐵(Z914T-16Q Z941W-16Q),公稱壓力 PN10~PN63,閥體材料為鑄鐵的閘閥。

產品性能參數

Z941T、Z941W、Z941H 型 PN10、PN16 鐵制電動楔式閘閥主要性能參數
型號 PN 工作壓力/MPa 適用溫度/℃ 適用介質
Z941T-10 10 1.0 ≤200 水、蒸汽
Z941W-10 ≤100 油品
Z941H-10 ≤200 水、蒸汽
Z941T-16Q 16 1.6 水、蒸汽
Z941W-16Q ≤100 油品

返回頁首

產品零部件材料

Z941T、Z941W、Z941H 型 PN10、PN16 鐵制電動楔式閘閥零部件材料
型號 材料
閥體、閥蓋、閘板 閥桿 密封面 填料
Z941T-10 灰鑄鐵 碳鋼 黃銅 油浸石棉填料
Z941W-10 灰鑄鐵
Z941H-10 鉻不銹鋼 柔性石墨
Z941T-16Q 球墨鑄鐵 碳素鋼或鉻不銹鋼 玩轉鑄鐵 石棉石墨
Z941W-16Q

返回頁首

產品外形及結構尺寸

Z941T、Z941W、Z941H 型 PN10 鐵制電動楔式閘閥主要外形及結構尺寸
DN L D D1 D2 B H L1 L2 z×Φd D0 重量/kg
100 230 215 180 155 22 653 170 316 8×Φ18 200 80
125 255 245 210 185 24 750 170 324 8×Φ18 200 120
150 280 280 240 210 24 846 170 333 8×Φ23 200 140
200 330 335 295 265 26 940 170 333 8×Φ23 200 210
250 380 390 350 320 28 1070 325 460 12×Φ23 250 285
300 420 440 400 368 28 1210 325 460 12×Φ23 250 400
350 450 500 460 428 30 1310 325 460 16×Φ23 250 500
400 480 565 515 482 32 1790 408 530 16×Φ25 250 700
450 510 615 565 532 32 1930 408 530 20×Φ25 360 810
500 540 670 620 585 34 2103 394 647 20×Φ25 360 856
600 600 780 725 685 36 2141 394 647 20×Φ30 360 1130

返回頁首

Z941T、Z941W、Z941H 型 PN16 鐵制電動楔式閘閥主要外形及結構尺寸
DN L D D1 D2 B z×Φd H L1 L2 D0 重量/kg
100 230 215 180 155 22 8×Φ18 738 170 291 200 91
125 255 245 210 185 24 8×Φ18 757 170 291 200 120
150 280 280 240 210 24 8×Φ23 895 170 308 200 139
200 330 335 295 265 26 8×Φ23 1074 325 425 250 226
250 380 390 350 320 28 12×Φ23 1181 325 425 250 226
300 420 440 400 368 28 12×Φ23 1332 325 460 250 325
350 450 500 460 428 30 16×Φ23 1519 408 460 250 412
400 480 565 515 482 32 16×Φ25 1736 408 530 320 621
450 510 615 565 532 32 20×Φ25 1921 394 647 320 720
500 540 670 620 585 34 20×Φ25 2103 394 647 320 856
600 600 780 725 685 36 20×Φ30 2414 394 647 320 1131
700 660 895 840 800 40 24×Φ30 2705 556 905 500 1848
800 720 1010 950 905 44 24×Φ34 2907 556 905 500 2613

返回頁首

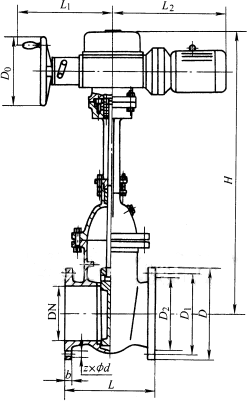

產品外形及結構尺寸示意圖

返回頁首

聲明:本文中所有文字、數據、圖片均只適用于參考,Z941T、Z941W、Z941H 型 PN10、PN16 鐵制電動楔式閘閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-51078382。



訂貨提供產品參數:Z941T、Z941W、Z941H PN10、PN16 鐵制電動楔式閘閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
