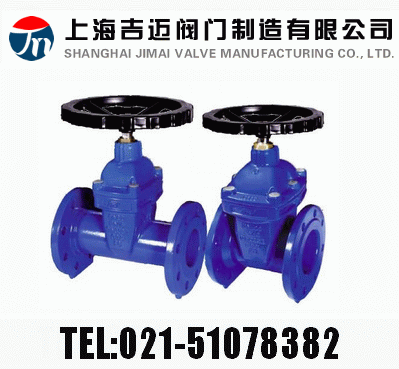

Z41X-10、Z41X-16Q 型明桿軟密封閘閥


  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-51078382
傳真:021-51079323
技術:021-51078382

產品說明   服務承諾   訂貨流程

上海吉邁閥門制造有限公司主要生產≦Z41X-10Z41X-16Q 型明桿軟密封閘閥≧也是國內閘閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將為您提供較優質的服務!

產品說明

Z41X-10、Z41X-16Q 型明桿軟密封閘閥:手動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為丁晴橡膠,公稱壓力 PN10,閥體材料為鑄鐵(Z41X-10)、球墨鑄鐵(Z41X-16Q)的軟密封閘閥。

產品性能參數

Z41X-10、Z41X-16Q 型明桿軟密封閘閥主要性能參數
型號 PN 工作壓力/MPa 適用溫度/℃ 適用介質
Z41X-10 10 1.0 ≤80
Z41X-16Q 16 1.6 ≤80

返回頁首

產品零部件材料

Z41X-10、Z41X-16Q 型明桿軟密封閘閥零部件材料
型號 材料
閥體、閥蓋 閥桿 襯膠閘板 填料
Z41X-10 灰鑄鐵 鉻鎳不銹鋼 球墨鑄鐵(丁晴橡膠) 丁晴橡膠
Z41X-16Q 球墨鑄鐵 鉻鎳不銹鋼 球墨鑄鐵(丁晴橡膠) 丁晴橡膠

返回頁首

產品外形及結構尺寸

Z41X-10 型明桿軟密封閘閥主要外形及結構尺寸
DN L D D0 D1 b f z×Φd
50 178 165 125 99 20 3 4×Φ19
65 190 185 145 118 20 3 4×Φ19
80 203 200 160 132 22 3 8×Φ19
100 229 220 160 132 22 3 8×Φ19
125 254 250 210 184 26 3 8×Φ19
150 267 285 240 211 26 3 8×Φ23
200 229 340 295 266 26 3 8×Φ23
250 330 395 350 319 28 4 12×Φ23
300 356 445 400 370 28 4 12×Φ23
350 381 505 460 429 30 4 16×Φ23
400 406 565 515 480 32 4 16×Φ28
450 432 615 565 530 32 4 20×Φ28
500 457 670 620 582 34 4 20×Φ28
600 508 780 725 682 36 5 20×Φ31

返回頁首

Z41X-16Q 型明桿軟密封閘閥主要外形及結構尺寸
DN L D D0 D1 b f z×Φd
50 178 165 125 99 19 3 4×Φ19
65 190 185 145 118 19 3 4×Φ19
80 203 200 160 132 19 3 8×Φ19
100 229 220 180 156 19 3 8×Φ19
125 254 250 210 184 19 3 8×Φ19
150 267 285 240 211 19 3 8×Φ23
200 229 340 295 266 20 3 12×Φ23
250 330 405 355 319 22 3 12×Φ28
300 356 460 410 370 24.5 4 12×Φ28
350 381 520 470 429 26.5 4 16×Φ28
400 406 580 525 480 28 4 16×Φ31
450 432 640 585 548 30 4 20×Φ31
500 457 715 650 609 31.5 4 20×Φ34
600 508 840 770 720 36 5 20×Φ37

返回頁首

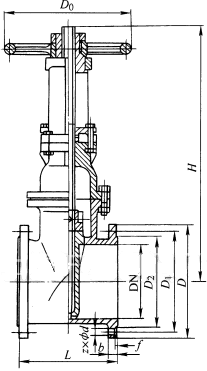

產品外形及結構尺寸示意圖

返回頁首

聲明:本文中所有文字、數據、圖片均只適用于參考,Z41X-10、Z41X-16Q 型明桿軟密封閘閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-51078382。



訂貨提供產品參數:Z41X-10Z41X-16Q 型明桿軟密封閘閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
