上海吉邁閥門制造有限公司主要生產≦Z43F、KZ43F 型 PN10~PN160 法蘭連接單閘板平板閘閥≧也是國內閘閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將為您提供較優質的服務!
產品說明
Z43F、KZ43F 型 PN10~PN160 法蘭連接單閘板平板閘閥:手動、法蘭連接、明桿平行式剛性單閘板,閥座密封面材料為鉻不銹鋼+聚四氟乙烯,公稱壓力 PN16~PN160,閥體材料為碳素鋼(Z43F-10C~160)、抗硫化處理碳素鋼(KZ43F-10C~160)的帶導流孔的平板閘閥。
產品性能參數
Z43F、KZ43F 型 PN10~PN160 法蘭連接單閘板平板閘閥主要性能參數
型號
|
PN
|
工作壓力/MPa
|
適用溫度/℃
|
適用介質
|
Z43F-10C~160
|
10~160
|
1.0~16.0
|
≤121
|
水、油品、蒸汽
|
KZ43F-10C~160
|
含硫天然氣
|
返回頁首
產品零部件材料
Z43F、KZ43F 型 PN10~PN160 法蘭連接單閘板平板閘閥零部件材料
型號
|
材料
|
閥體
|
閥桿
|
密封面
|
填料
|
Z43F-10C~160
|
碳素鋼
|
鉻不銹鋼
|
鉻不銹鋼+聚四氟乙烯
|
柔性石墨、聚四氟乙烯、聚四氟乙烯+O形橡膠圈
|
KZ43F-10C~160
|
碳素鋼(抗硫化處理)
|
抗硫化不銹鋼
|
鉻不銹鋼+聚四氟乙烯
|
柔性石墨、聚四氟乙烯、聚四氟乙烯+O形橡膠圈
|
返回頁首
產品外形及結構尺寸
Z43F-10C、KZ43F-10C 型法蘭連接單閘板平板閘閥主要外形及結構尺寸
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×Φd
|
H
|
H1
|
D0
|
重量/kg
|
50
|
178
|
160
|
125
|
100
|
20
|
4×Φ18
|
450
|
130
|
250
|
25
|
65
|
190
|
180
|
145
|
120
|
20
|
4×Φ18
|
550
|
160
|
300
|
44
|
80
|
203
|
195
|
160
|
135
|
22
|
4×Φ18
|
610
|
180
|
300
|
49
|
100
|
229
|
215
|
180
|
155
|
22
|
8×Φ18
|
700
|
214
|
300
|
57
|
125
|
254
|
245
|
210
|
185
|
24
|
8×Φ18
|
798
|
257
|
350
|
104
|
150
|
267
|
280
|
240
|
210
|
24
|
8×Φ23
|
895
|
300
|
350
|
115
|
200
|
292
|
335
|
295
|
265
|
26
|
8×Φ23
|
1130
|
388
|
350
|
154
|
250
|
330
|
390
|
350
|
320
|
28
|
12×Φ23
|
1290
|
475
|
400
|
264
|
300
|
356
|
440
|
400
|
368
|
28
|
12×Φ23
|
1480
|
547
|
450
|
330
|
350
|
381
|
500
|
460
|
428
|
30
|
16×Φ23
|
1600
|
625
|
450
|
506
|
400
|
406
|
565
|
515
|
482
|
32
|
16×Φ25
|
1850
|
712
|
500
|
616
|
450
|
432
|
615
|
565
|
532
|
32
|
20×Φ25
|
2080
|
785
|
500
|
858
|
500
|
457
|
670
|
620
|
585
|
34
|
20×Φ25
|
2300
|
880
|
600
|
1155
|
600
|
508
|
780
|
725
|
685
|
36
|
20×Φ30
|
2680
|
1045
|
800
|
1848
|
700
|
610
|
895
|
840
|
800
|
40
|
24×Φ30
|
3080
|
1190
|
800
|
2475
|
800
|
660
|
1010
|
950
|
905
|
44
|
24×Φ34
|
3491
|
1360
|
1000
|
3498
|
900
|
711
|
1110
|
1050
|
1005
|
46
|
28×Φ34
|
3897
|
1510
|
1000
|
4686
|
1000
|
811
|
1220
|
1180
|
1115
|
50
|
28×Φ34
|
4317
|
1715
|
1200
|
6094
|
返回頁首
Z43F-16、KZ43F-16 型法蘭連接單閘板平板閘閥主要外形及結構尺寸
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×Φd
|
H
|
H1
|
D0
|
重量/kg
|
50
|
178
|
160
|
125
|
100
|
16
|
4×Φ18
|
450
|
130
|
250
|
27
|
65
|
190
|
180
|
145
|
120
|
18
|
4×Φ18
|
550
|
160
|
300
|
46
|
80
|
203
|
195
|
160
|
135
|
20
|
8×Φ18
|
610
|
180
|
300
|
52
|
100
|
229
|
215
|
180
|
155
|
20
|
8×Φ18
|
700
|
214
|
300
|
60
|
125
|
254
|
245
|
210
|
185
|
22
|
8×Φ18
|
798
|
257
|
350
|
110
|
150
|
267
|
280
|
240
|
210
|
24
|
8×Φ23
|
895
|
300
|
350
|
126
|
200
|
292
|
335
|
295
|
265
|
26
|
12×Φ23
|
1130
|
388
|
350
|
165
|
250
|
330
|
405
|
355
|
320
|
30
|
12×Φ25
|
1480
|
547
|
450
|
385
|
300
|
356
|
460
|
410
|
375
|
30
|
12×Φ25
|
1480
|
547
|
450
|
385
|
350
|
381
|
520
|
470
|
435
|
34
|
16×Φ25
|
1660
|
625
|
450
|
550
|
400
|
406
|
580
|
525
|
485
|
36
|
16×Φ25
|
1850
|
712
|
500
|
671
|
450
|
432
|
640
|
585
|
545
|
40
|
20×Φ30
|
2080
|
785
|
500
|
1069
|
500
|
457
|
705
|
650
|
608
|
44
|
20×Φ34
|
2300
|
880
|
600
|
1320
|
600
|
508
|
840
|
770
|
718
|
48
|
20×Φ41
|
2680
|
1045
|
800
|
2035
|
700
|
610
|
910
|
840
|
788
|
50
|
24×Φ41
|
3080
|
1190
|
800
|
3201
|
800
|
660
|
1020
|
950
|
898
|
52
|
24×Φ41
|
3491
|
1360
|
1000
|
3960
|
900
|
11
|
1120
|
1050
|
998
|
54
|
28×Φ41
|
3897
|
1510
|
1000
|
5445
|
1000
|
811
|
1255
|
1170
|
1110
|
56
|
28×Φ48
|
4317
|
1715
|
1200
|
6776
|
返回頁首
Z43F-25、KZ43F-25 型法蘭連接單閘板平板閘閥主要外形及結構尺寸
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×Φd
|
H
|
H1
|
D0
|
重量/kg
|
50
|
178
|
160
|
125
|
100
|
20
|
4×Φ18
|
450
|
130
|
250
|
27
|
65
|
190
|
180
|
145
|
120
|
22
|
8×Φ18
|
550
|
160
|
300
|
49
|
80
|
203
|
195
|
160
|
135
|
22
|
8×Φ18
|
610
|
180
|
300
|
55
|
100
|
229
|
230
|
190
|
160
|
24
|
8×Φ23
|
700
|
214
|
300
|
66
|
125
|
254
|
270
|
220
|
188
|
28
|
8×Φ25
|
798
|
257
|
350
|
121
|
150
|
267
|
300
|
250
|
218
|
30
|
8×Φ25
|
895
|
300
|
350
|
121
|
200
|
292
|
360
|
310
|
278
|
34
|
12×Φ25
|
1130
|
390
|
350
|
181
|
250
|
330
|
425
|
370
|
332
|
36
|
12×Φ30
|
1290
|
480
|
400
|
310
|
300
|
336
|
485
|
430
|
390
|
40
|
16×Φ30
|
1480
|
550
|
450
|
410
|
350
|
381
|
550
|
490
|
448
|
44
|
16×Φ34
|
1660
|
625
|
450
|
580
|
400
|
406
|
610
|
550
|
505
|
48
|
16×Φ34
|
1850
|
710
|
500
|
700
|
450
|
432
|
660
|
600
|
550
|
50
|
20×Φ34
|
2080
|
785
|
500
|
110
|
500
|
457
|
730
|
660
|
610
|
52
|
20×Φ41
|
2300
|
880
|
600
|
1410
|
600
|
508
|
840
|
770
|
718
|
56
|
20×Φ41
|
2680
|
1050
|
800
|
2120
|
700
|
610
|
955
|
875
|
815
|
60
|
24×Φ48
|
3080
|
1190
|
800
|
3310
|
800
|
660
|
1070
|
990
|
930
|
64
|
24×Φ48
|
3491
|
1360
|
1000
|
4200
|
900
|
711
|
1180
|
1090
|
1025
|
66
|
28×Φ54
|
3897
|
1510
|
1000
|
5630
|
1000
|
811
|
1305
|
1210
|
1140
|
68
|
28×Φ58
|
4317
|
1720
|
1200
|
7040
|
返回頁首
Z43F-40、KZ43F-40 型法蘭連接單閘板平板閘閥主要外形及結構尺寸
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×Φd
|
H
|
H1
|
D0
|
重量/kg
|
50
|
216
|
160
|
125
|
100
|
20
|
4×Φ18
|
458
|
130
|
250
|
42
|
65
|
241
|
180
|
145
|
120
|
22
|
8×Φ18
|
555
|
150
|
300
|
62
|
80
|
283
|
195
|
160
|
135
|
22
|
8×Φ18
|
615
|
180
|
300
|
75
|
100
|
305
|
230
|
190
|
160
|
24
|
8×Φ23
|
710
|
214
|
300
|
82
|
125
|
381
|
270
|
220
|
188
|
28
|
8×Φ25
|
800
|
257
|
350
|
146
|
150
|
403
|
300
|
250
|
218
|
30
|
8×Φ25
|
796
|
300
|
350
|
181
|
200
|
419
|
375
|
320
|
282
|
38
|
12×Φ30
|
1135
|
388
|
350
|
346
|
250
|
457
|
445
|
385
|
345
|
42
|
12×Φ34
|
1401
|
475
|
400
|
451
|
300
|
502
|
510
|
450
|
408
|
46
|
16×Φ34
|
1580
|
547
|
450
|
682
|
返回頁首
Z43F-63、KZ43F-63 型法蘭連接單閘板平板閘閥主要外形及結構尺寸
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×Φd
|
H
|
H1
|
D0
|
重量/kg
|
50
|
250
|
175
|
135
|
105
|
26
|
4×Φ23
|
460
|
158
|
300
|
60
|
65
|
280
|
200
|
160
|
130
|
28
|
8×Φ23
|
555
|
190
|
300
|
79
|
80
|
310
|
210
|
170
|
140
|
30
|
8×Φ23
|
625
|
225
|
350
|
93
|
100
|
350
|
250
|
200
|
168
|
32
|
8×Φ25
|
720
|
255
|
350
|
108
|
125
|
400
|
295
|
240
|
202
|
36
|
8×Φ30
|
806
|
275
|
400
|
180
|
150
|
450
|
340
|
280
|
240
|
38
|
8×Φ34
|
910
|
330
|
400
|
225
|
200
|
550
|
405
|
345
|
300
|
44
|
12×Φ34
|
1145
|
410
|
500
|
385
|
250
|
650
|
470
|
400
|
352
|
48
|
12×Φ41
|
1411
|
490
|
500
|
539
|
300
|
750
|
530
|
460
|
412
|
54
|
16×Φ41
|
1590
|
570
|
600
|
836
|
返回頁首
Z43F-100、KZ43F-100 型法蘭連接單閘板平板閘閥主要外形及結構尺寸
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×Φd
|
H
|
H1
|
D0
|
重量/kg
|
50
|
250
|
195
|
145
|
112
|
28
|
4×Φ25
|
468
|
158
|
300
|
65
|
65
|
280
|
220
|
170
|
138
|
32
|
8×Φ25
|
565
|
190
|
300
|
93
|
80
|
310
|
230
|
180
|
148
|
34
|
8×Φ25
|
625
|
225
|
350
|
108
|
100
|
350
|
265
|
210
|
172
|
38
|
8×Φ30
|
720
|
255
|
350
|
134
|
125
|
400
|
310
|
250
|
210
|
42
|
8×Φ34
|
806
|
275
|
400
|
203
|
150
|
450
|
350
|
290
|
250
|
46
|
12×Φ34
|
910
|
330
|
400
|
317
|
200
|
550
|
430
|
360
|
312
|
54
|
12×Φ41
|
1145
|
410
|
500
|
545
|
250
|
650
|
500
|
430
|
382
|
60
|
12×Φ41
|
1411
|
490
|
500
|
627
|
300
|
750
|
585
|
500
|
442
|
70
|
16×Φ48
|
1590
|
570
|
600
|
869
|
返回頁首
Z43F-160、KZ43F-160 型法蘭連接單閘板平板閘閥主要外形及結構尺寸
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×Φd
|
H
|
H1
|
D0
|
重量/kg
|
50
|
300
|
215
|
165
|
132
|
36
|
8×Φ25
|
473
|
158
|
300
|
90
|
65
|
340
|
245
|
190
|
152
|
44
|
8×Φ30
|
570
|
190
|
300
|
125
|
80
|
380
|
260
|
205
|
168
|
46
|
8×Φ30
|
630
|
225
|
350
|
170
|
100
|
472
|
300
|
240
|
200
|
48
|
8×Φ34
|
725
|
255
|
350
|
220
|
125
|
500
|
355
|
285
|
238
|
60
|
8×Φ41
|
810
|
275
|
400
|
375
|
150
|
550
|
390
|
318
|
270
|
66
|
12×Φ41
|
915
|
330
|
400
|
650
|
200
|
630
|
480
|
400
|
345
|
78
|
12×Φ48
|
1150
|
410
|
500
|
840
|
250
|
775
|
580
|
485
|
425
|
88
|
12×Φ54
|
1416
|
490
|
500
|
1120
|
300
|
900
|
665
|
570
|
510
|
100
|
16×Φ54
|
1595
|
570
|
600
|
1390
|
返回頁首

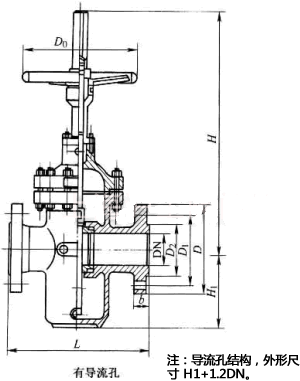

產品外形及結構尺寸示意圖
返回頁首
聲明:本文中所有文字、數據、圖片均只適用于參考,Z43F、KZ43F 型 PN10~PN160 法蘭連接單閘板平板閘閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-51078382。
