上海吉邁閥門制造有限公司主要生產≦干灰閘閥≧也是國內閘閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將為您提供較優質的服務！
【產品說明】

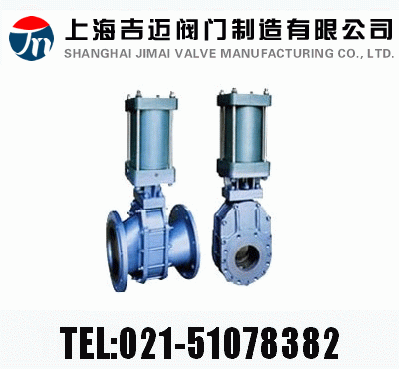

干灰閘閥閥體上具有進入通道和排出通道，在閥體內具有閘板，閘板與閘板升降啟閉機構相連接，在排出通道的上部靠近閘板的部位具有與閘板腔相通的腔體，其特殊之處在于在閘板與排出通道之間具有筋板，在筋板的上部具有閘板腔排渣口。它不會堵塞，具有啟閉省力、操作方便、密封性能好和使用壽命長的優點。主要應用于火力發電廠干灰、粉煤灰、水泥等氣力輸送系統。
【產品性能參數】
干灰閘閥主要性能參數
|
產品型號
|
公稱壓力 / MPa
|
密封試驗力 / MPa
|
強度試驗壓力 / MPa
|
工作溫度 / ℃
|
適用介質
|
|
GHZ644H-6C
|
0.6
|
0.66
|
0.9
|
≤ 120
|
顆粒、粉粒與空氣混合物（顆粒與空氣比 1:3）
|
|
GHZ644H-10C
|
1.0
|
1.1
|
1.5
|
|
GHZ644H-16C
|
1.6
|
1.76
|
2.4
|
|
GHZ644H-25C
|
2.5
|
2.75
|
3.75
|
返回頁首
【產品零部件材料】
干灰閘閥零部件材料
|
產品型號
|
材料
|
|
閥體、閥蓋
|
閘板
|
閥桿
|
閥座
|
|
GHZ644H-6C
|
WCB
|
2Cr13或1Cr18Ni9Ti ZG230-450堆焊耐磨材料
|
2Cr13或1Cr18Ni9Ti
|
2Cr13
|
|
GHZ644H-10C
|
|
GHZ644H-16C
|
|
GHZ644H-25C
|
返回頁首
【產品外形及結構尺寸 (Z40W-16Ti)】
干灰閘閥外形及結構尺寸 (mm)
|
PN
|
DN
|
L
|
D
|
K
|
d
|
n-M/n-d0
|
|
6
|
50
|
108/250
|
140
|
110
|
88
|
4-M12/4-ø14
|
|
65
|
112/270
|
160
|
130
|
108
|
4-M12/4-ø14
|
|
80
|
114/280
|
190
|
150
|
124
|
4-M16/4-ø18
|
|
100
|
127/300
|
210
|
170
|
144
|
4-M16/4-ø18
|
|
125
|
140/325
|
240
|
200
|
174
|
8-M16/8-ø18
|
|
150
|
140/350
|
265
|
225
|
199
|
8-M16/8-ø18
|
|
200
|
152/400
|
320
|
280
|
254
|
8-M16/8-ø18
|
|
250
|
165/450
|
375
|
335
|
309
|
12-M16/12-ø18
|
|
300
|
178/500
|
440
|
395
|
363
|
12-M20/12-ø22
|
|
10
|
50
|
108/250
|
165
|
125
|
99
|
4-M16/4-ø18
|
|
65
|
112/270
|
185
|
145
|
118
|
4-M16/4-ø18
|
|
80
|
114/280
|
200
|
160
|
132
|
8-M16/8-ø18
|
|
100
|
127/300
|
220
|
180
|
156
|
8-M16/8-ø18
|
|
125
|
140/325
|
250
|
210
|
184
|
8-M16/8-ø18
|
|
150
|
140/350
|
285
|
240
|
211
|
8-M20/8-ø22
|
|
200
|
152/400
|
340
|
295
|
266
|
8-M20/8-ø22
|
|
250
|
165/450
|
395
|
350
|
319
|
12-M20/12-ø22
|
|
300
|
178/500
|
445
|
400
|
370
|
12-M20/12-ø22
|
|
16
|
50
|
108/250
|
165
|
125
|
99
|
4-M16/4-ø18
|
|
65
|
112/270
|
185
|
145
|
118
|
4-M16/4-ø18
|
|
80
|
114/280
|
200
|
160
|
132
|
8-M16/8-ø18
|
|
100
|
127/300
|
220
|
180
|
156
|
8-M16/8-ø18
|
|
125
|
140/325
|
250
|
210
|
184
|
8-M16/8-ø18
|
|
150
|
140/350
|
285
|
240
|
211
|
8-M20/8-ø22
|
|
200
|
152/400
|
340
|
295
|
266
|
12-M20/12-ø22
|
|
250
|
165/450
|
405
|
355
|
319
|
12-M26/12-ø28
|
|
300
|
178/500
|
460
|
410
|
370
|
12-M26/12-ø28
|
|
25
|
50
|
108/250
|
165
|
125
|
99
|
4-M16/4-ø18
|
|
65
|
112/270
|
185
|
145
|
118
|
8-M16/8-ø18
|
|
80
|
114/280
|
200
|
160
|
132
|
8-M16/8-ø18
|
|
100
|
127/300
|
235
|
190
|
156
|
8-M20/8-ø22
|
|
125
|
140/325
|
270
|
220
|
184
|
8-M24/8-ø26
|
|
150
|
140/350
|
300
|
250
|
211
|
8-M24/8-ø26
|
|
200
|
152/400
|
360
|
310
|
274
|
12-M24/12-ø26
|
|
250
|
165/450
|
425
|
370
|
330
|
12-M27/12-ø30
|
|
300
|
178/500
|
485
|
430
|
389
|
16-M27/16-ø30
|
返回頁首
【產品外形及結構尺寸示意圖】
聲明：本文中所有文字、數據、圖片均只適用于參考，干灰閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-51078382。
訂貨提供產品參數：干灰閘閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
