上海吉邁閥門制造有限公司主要生產≦Z941W 型 PN16~PN200 電動不銹鋼楔式閘閥≧也是國內閘閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將為您提供較優質的服務!
產品說明

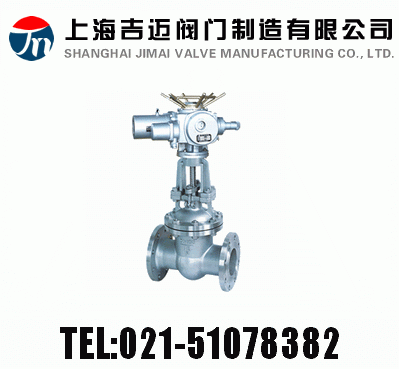

Z941W 型 PN16~PN200 不銹鋼楔式閘閥:電動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為不銹鋼,公稱壓力 PN16~PN200,閥體材料為不銹鋼的閘閥。
產品性能參數
Z941W 型 PN16~PN200 不銹鋼楔式閘閥主要性能參數
型號
|
PN
|
工作壓力/MPa
|
適用溫度/℃
|
適用介質
|
Z941W-16P~200P
|
16~200
|
4.0~10.0
|
≤200
|
硝酸類介質
|
Z941W-16R~200R
|
醋酸類介質
|
返回頁首
產品零部件材料
Z941W 型 PN16~PN200 不銹鋼楔式閘閥零部件材料
型號
|
材料
|
閥體、閥蓋
|
閘板
|
閥桿
|
填料
|
Z941W-16P~200P
|
鉻鎳不銹鋼
|
鉻鎳不銹鋼
|
鉻鎳不銹鋼
|
聚四氟乙烯
|
Z941W-16R~200R
|
鉻鎳鉬不銹鋼
|
鉻鎳鉬不銹鋼
|
鉻鎳鉬不銹鋼
|
返回頁首
產品外形及結構尺寸
Z941W-16P、Z941W-16R 型不銹鋼楔式閘閥主要外形及結構尺寸
DN
|
L
|
D
|
D1
|
D2
|
b
|
f
|
z×Φd
|
H
|
重量/Kg
|
50
|
250
|
160
|
125
|
100
|
16
|
3
|
4×Φ18
|
653
|
59
|
65
|
265
|
180
|
145
|
120
|
18
|
3
|
4×Φ18
|
665
|
62
|
80
|
280
|
195
|
160
|
135
|
20
|
3
|
8×Φ18
|
725
|
74
|
100
|
300
|
215
|
180
|
155
|
20
|
3
|
8×Φ18
|
787
|
92
|
125
|
325
|
245
|
210
|
185
|
22
|
3
|
8×Φ18
|
902
|
152
|
150
|
350
|
280
|
240
|
210
|
24
|
3
|
8×Φ23
|
955
|
161
|
200
|
400
|
335
|
295
|
265
|
26
|
3
|
12×Φ23
|
1105
|
219
|
250
|
450
|
405
|
355
|
320
|
30
|
3
|
12×Φ25
|
1343
|
376
|
300
|
550
|
460
|
410
|
375
|
30
|
4
|
12×Φ25
|
1516
|
484
|
350
|
550
|
520
|
470
|
435
|
34
|
4
|
16×Φ25
|
1678
|
695
|
400
|
600
|
580
|
525
|
485
|
36
|
4
|
16×Φ30
|
1849
|
977
|
450
|
650
|
640
|
585
|
545
|
40
|
4
|
20×Φ30
|
1937
|
1033
|
500
|
700
|
705
|
650
|
608
|
44
|
4
|
20×Φ34
|
2234
|
1087
|
600
|
800
|
840
|
770
|
718
|
48
|
5
|
20×Φ41
|
2432
|
1357
|
700
|
900
|
910
|
840
|
788
|
50
|
5
|
24×Φ41
|
2489
|
1481
|
800
|
1000
|
1020
|
950
|
898
|
52
|
5
|
24×Φ41
|
2643
|
1845
|
返回頁首
Z941W-25P、Z941W-25R 型不銹鋼楔式閘閥主要外形及結構尺寸
DN
|
L
|
D
|
D1
|
D2
|
b
|
f
|
z×Φd
|
H
|
重量/Kg
|
50
|
250
|
160
|
125
|
100
|
20
|
3
|
4×Φ18
|
653
|
64
|
65
|
265
|
180
|
145
|
120
|
22
|
3
|
8×Φ23
|
665
|
65
|
80
|
280
|
195
|
160
|
135
|
22
|
3
|
8×Φ18
|
725
|
79
|
100
|
300
|
230
|
190
|
160
|
24
|
3
|
8×Φ23
|
787
|
98
|
125
|
325
|
270
|
220
|
188
|
28
|
3
|
8×Φ25
|
902
|
154
|
200
|
400
|
360
|
250
|
218
|
30
|
3
|
8×Φ25
|
955
|
168
|
250
|
450
|
425
|
370
|
332
|
36
|
3
|
12×Φ30
|
1343
|
390
|
300
|
500
|
485
|
430
|
390
|
40
|
4
|
16×Φ30
|
1516
|
505
|
350
|
550
|
550
|
490
|
448
|
44
|
4
|
16×Φ34
|
1678
|
736
|
400
|
600
|
610
|
550
|
505
|
48
|
4
|
16×Φ34
|
1849
|
1027
|
450
|
650
|
660
|
600
|
555
|
50
|
4
|
20×Φ34
|
1937
|
1139
|
500
|
700
|
730
|
660
|
610
|
52
|
4
|
20×Φ41
|
2234
|
1228
|
600
|
800
|
840
|
770
|
718
|
56
|
5
|
20×Φ41
|
2432
|
1502
|
700
|
900
|
955
|
875
|
815
|
60
|
5
|
24×Φ48
|
2489
|
1617
|
800
|
1000
|
1070
|
990
|
930
|
64
|
5
|
24×Φ48
|
2643
|
1923
|
返回頁首
Z941W-40P、Z941W-40R 型不銹鋼楔式閘閥主要外形及結構尺寸
DN
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
f1
|
z×Φd
|
H
|
重量/Kg
|
50
|
250
|
160
|
125
|
100
|
88
|
20
|
3
|
4
|
4×Φ18
|
665
|
58
|
65
|
280
|
180
|
145
|
120
|
110
|
22
|
3
|
4
|
8×Φ18
|
680
|
68
|
80
|
310
|
195
|
160
|
135
|
121
|
22
|
3
|
4
|
8×Φ18
|
752
|
80
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
3
|
4.5
|
8×Φ23
|
846
|
108
|
125
|
400
|
270
|
220
|
188
|
176
|
28
|
3
|
4.5
|
8×Φ25
|
923
|
151
|
150
|
450
|
300
|
250
|
218
|
204
|
30
|
3
|
4.5
|
8×Φ25
|
1087
|
258
|
200
|
550
|
375
|
320
|
282
|
260
|
38
|
3
|
4.5
|
12×Φ30
|
1243
|
366
|
250
|
650
|
445
|
385
|
345
|
313
|
42
|
3
|
4.5
|
12×Φ34
|
1429
|
472
|
300
|
750
|
510
|
450
|
408
|
364
|
46
|
3
|
4.5
|
16×Φ34
|
1608
|
673
|
350
|
850
|
570
|
510
|
465
|
422
|
52
|
4
|
5
|
16×Φ34
|
1738
|
804
|
400
|
950
|
655
|
585
|
535
|
474
|
58
|
4
|
5
|
16×Φ41
|
1897
|
1081
|
450
|
1050
|
680
|
610
|
560
|
524
|
60
|
4
|
5
|
20×Φ41
|
2104
|
1259
|
500
|
1150
|
755
|
670
|
612
|
576
|
62
|
4
|
5
|
20×Φ48
|
2401
|
1348
|
返回頁首
Z941W-63P、Z941W-63R 型不銹鋼楔式閘閥主要外形及結構尺寸
DN
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
f1
|
z×Φd
|
H
|
重量/Kg
|
50
|
250
|
175
|
135
|
105
|
88
|
26
|
3
|
4
|
4×Φ23
|
667
|
68
|
65
|
280
|
200
|
160
|
130
|
110
|
28
|
3
|
4
|
8×Φ23
|
685
|
72
|
80
|
310
|
210
|
170
|
140
|
121
|
30
|
3
|
4
|
8×Φ23
|
748
|
88
|
100
|
350
|
250
|
200
|
168
|
150
|
32
|
3
|
4.5
|
8×Φ25
|
845
|
117
|
125
|
400
|
295
|
240
|
202
|
176
|
36
|
3
|
4.5
|
8×Φ30
|
935
|
158
|
150
|
450
|
340
|
280
|
240
|
204
|
38
|
3
|
4.5
|
8×Φ34
|
1090
|
314
|
200
|
550
|
405
|
345
|
300
|
260
|
44
|
3
|
4.5
|
12×Φ34
|
1253
|
432
|
250
|
650
|
470
|
400
|
352
|
313
|
48
|
3
|
4.5
|
12×Φ41
|
1449
|
595
|
300
|
750
|
530
|
460
|
412
|
364
|
54
|
4
|
4.5
|
16×Φ41
|
1867
|
721
|
350
|
850
|
595
|
525
|
475
|
422
|
60
|
4
|
5
|
16×Φ41
|
1931
|
963
|
400
|
950
|
670
|
585
|
525
|
474
|
66
|
4
|
5
|
16×Φ48
|
2017
|
1129
|
500
|
1150
|
800
|
705
|
640
|
576
|
70
|
4
|
5
|
20×Φ54
|
2459
|
1493
|
返回頁首
Z941W-100P、Z941W-100R 型不銹鋼楔式閘閥主要外形及結構尺寸
DN
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
f1
|
z×Φd
|
H
|
重量/Kg
|
50
|
250
|
195
|
145
|
112
|
88
|
28
|
3
|
4
|
4×Φ25
|
781
|
78
|
65
|
280
|
220
|
170
|
138
|
110
|
32
|
3
|
4
|
8×Φ25
|
830
|
96
|
80
|
310
|
230
|
180
|
148
|
121
|
34
|
3
|
4
|
8×Φ25
|
865
|
126
|
100
|
350
|
265
|
210
|
175
|
150
|
38
|
3
|
4
|
8×Φ30
|
1179
|
134
|
125
|
400
|
310
|
250
|
210
|
176
|
42
|
3
|
4.5
|
8×Φ34
|
1190
|
200
|
150
|
450
|
350
|
290
|
250
|
204
|
46
|
3
|
4.5
|
12×Φ34
|
1201
|
352
|
200
|
550
|
430
|
360
|
312
|
260
|
54
|
3
|
4.5
|
12×Φ41
|
1611
|
484
|
250
|
650
|
500
|
430
|
382
|
313
|
60
|
3
|
4.5
|
12×Φ41
|
1903
|
608
|
300
|
750
|
585
|
500
|
442
|
364
|
70
|
4
|
4.5
|
16×Φ48
|
2054
|
757
|
350
|
850
|
655
|
560
|
498
|
422
|
76
|
4
|
5
|
16×Φ54
|
2132
|
994
|
400
|
950
|
715
|
620
|
558
|
474
|
80
|
4
|
5
|
16×Φ54
|
2321
|
1269
|
返回頁首
Z941W-160P 型不銹鋼楔式閘閥主要外形及結構尺寸
DN
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
z×Φd
|
H
|
重量/Kg
|
50
|
300
|
215
|
165
|
132
|
95
|
36
|
8×Φ25
|
700
|
250
|
65
|
340
|
245
|
190
|
152
|
110
|
44
|
8×Φ30
|
750
|
250
|
80
|
390
|
260
|
205
|
168
|
130
|
46
|
8×Φ30
|
815
|
250
|
100
|
450
|
300
|
240
|
200
|
160
|
48
|
8×Φ34
|
860
|
-
|
125
|
525
|
355
|
285
|
238
|
190
|
60
|
8×Φ41
|
970
|
-
|
150
|
600
|
390
|
318
|
270
|
205
|
66
|
12×Φ41
|
1224
|
-
|
200
|
750
|
480
|
400
|
345
|
275
|
78
|
12×Φ48
|
1490
|
-
|
返回頁首
Z941W-200P 型不銹鋼楔式閘閥主要外形及結構尺寸
DN
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
z×Φd
|
H
|
重量/Kg
|
50
|
350
|
210
|
160
|
128
|
95
|
40
|
8×Φ27
|
712
|
-
|
65
|
410
|
260
|
203
|
165
|
110
|
48
|
8×Φ30
|
765
|
-
|
80
|
470
|
290
|
230
|
190
|
160
|
54
|
8×Φ34
|
850
|
-
|
100
|
550
|
360
|
292
|
245
|
190
|
66
|
8×Φ41
|
980
|
-
|
125
|
650
|
385
|
318
|
270
|
205
|
76
|
12×Φ41
|
1080
|
-
|
150
|
750
|
440
|
360
|
305
|
240
|
82
|
12×Φ48
|
1140
|
-
|
返回頁首

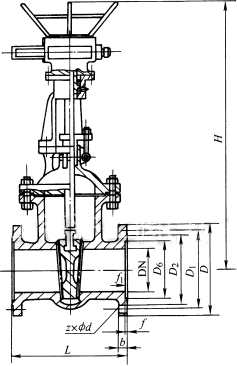

產品外形及結構尺寸示意圖
返回頁首
聲明:本文中所有文字、數據、圖片均只適用于參考,Z941W 型 PN16~PN200 電動不銹鋼楔式閘閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-51078382。
訂貨提供產品參數:Z941W 型 PN16~PN200 電動不銹鋼楔式閘閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
專業制造、專業服務,吉邁為你創造更多價值
不斷提升服務質量,精益求精,“真誠的服務”是吉邁永恒的主題。吉邁嚴格按照 ISO9001-2000 質量體系認證要求,質量嚴格把關,責任到人,確保生產、銷售、服務的健康運行。加強與用戶溝通,竭誠為廣大客戶提供優質產品,至善至美服務,特此我廠做出如下承諾:
產品標準
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求,寬度超過國家標準。
售前服務
產品介紹,技術交流,非標產品設計,疑難解答
售中服務
- 守信合同,保證及時供貨,隨時保持與客戶聯系
- 對特殊或復雜的產品,我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
售后服務
- 吉邁產品質保期為自出廠起 12 個月,實行“三包”服務(包退、包換、包修)。
- 產品在使用中我廠定期組織技術、檢查人員進行訪問,征詢用戶對產品質量、使用狀況、改進意見等方面的反饋,以便進一步提高產品質量。
- 對用戶投訴產品質量問題,快速做出反映,售后服務人員在 24-36 小時(省外 48 小時)趕赴現場。
- 對售后服務,要求用戶填寫服務后的質量反饋表,并做出鑒定意見,一邊提高吉邁的服務質量
