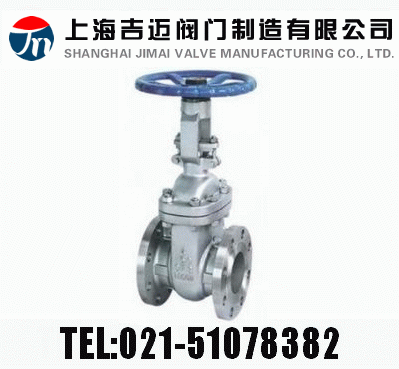

Z40H 美標閘閥


  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-51078382
傳真:021-51079323
技術:021-51078382

產品說明   服務承諾   訂貨流程

上海吉邁閥門制造有限公司主要生產≦Z40H 美標閘閥≧也是國內閘閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將為您提供較優質的服務!

產品用途】

Z40H美標閘閥適用于 ANSI Class150~2500、PN20~42、JIS10~20K,工作溫度 -29~425℃(碳鋼)及 -40~500℃(不銹鋼)的名種管路上,用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。通過選用不同的材質,可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。

產品特點:①產品設計制造符合國外先進標準要求,密封可靠,性能優良。②結構設計緊湊合理,造型美觀。③采用楔式彈性閘板結構,中大口徑設置滾動軸承,啟閉輕松。④閥體材料品種齊全,填料、墊片根據實際工況或用戶要求合理選配,可適用于各種壓力、溫度及介質工況。⑤采用國內外多種配管法蘭標準及法蘭密封面型式,滿足各種工程需要及用戶要求。

產品執行標準】

設計與制造:API 600

法蘭尺寸:ANSI B16.5

結構長度:ANSI B16.10

壓力~溫度:ANSI B16.34

檢驗與試驗:API 598

返回頁首

產品性能規范】

Z40H美標閘閥主要性能規范
公稱壓力(Lb) 強度試驗 水密封試驗 氣密封試驗
MPa Lbf/in2 Mpa Lbf/in2 MPa Lbf/in2
150 3.1 450 2.2 315 0.5~0.7 60~100
300 7.8 1125 5.6 815
600 15.3 2225 11.2 1630

返回頁首

產品零部件材質】

Z40H美標閘閥主要零件材質
閥體、閥蓋、閘板 WCB ZG1Cr18Ni9Ti CF8(304) CF3(304L) ZG1Cr18Ni12Mo2Ti CF8M(316)
密封面 Cr13或硬質合金 本體(W)或硬質合金(Y)
閥桿及內件 2Cr13 1Cr18Ni9Ti 0Cr19Ni9(304) 00Cr19Ni11(304L) 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2(316)
填料 柔性石墨
墊片 不銹鋼纏繞墊片
適用介質 水、蒸汽、油品等 硝酸等腐蝕性介質 強氧化性介質 醋酸等腐蝕性介質
適用溫度 -29~425 ℃ -40~500 ℃

返回頁首

產品外形和連接尺寸】

Z40H美標閘閥主要外形和連接尺寸
公斤級

公稱壓力
DN 尺寸 重量
d L LJ D D1 D2 b Z-φd W H開
mm in ZA40 ZA540 ZA940 ZA40 ZA540 ZA940
Class150
PN2.0MPa
25 1 25 127 140 108 79.5 51 11.5 4-15 120 200 - 330 7 - 31
32 1 1/4 32 140 153 117 89 64 13.0 4-15 140 235 - 375 9 - 33
40 1 1/2 38 165 178 127 98.5 73 14.5 4-15 180 285 - 435 13 - 38
50 2 51 178 191 152 120.5 92 16.0 4-19 180 390 - 610 19 - 45
65 2 1/2 64 190 203 178 139.5 105 17.5 4-19 200 435 - 655 24 - 65
80 3 76 203 216 190 152.5 127 19.5 4-19 200 515 - 680 36 - 85
100 4 102 229 242 229 190.5 157 24.0 8-19 250 595 - 750 46 - 95
125 5 127 254 267 254 216.0 186 24.0 8-22 250 725 - 820 65 - 115
150 6 152 267 280 279 241.5 216 25.5 8-22 300 780 - 900 82 - 135
200 8 203 292 305 343 298.5 270 29.0 8-22 300 975 1010 1060 126 155 182
250 10 254 330 343 406 362.0 324 30.5 12-25 350 1150 1190 1250 178 213 230
300 12 305 356 369 483 432.0 381 32.0 12-25 400 1380 1420 1500 258 290 320
350 14 337 381 394 533 476.0 413 35.0 12-29 400 1540 1580 1750 385 430 470
400 16 387 406 419 597 540.0 470 37.0 16-29 500 1740 1780 1950 485 540 610
450 18 438 432 445 635 578 533 40 16-32 500 1950 1990 2150 580 640 710
500 20 489 457 470 699 635.0 584 43.0 20-32 600 2180 2220 2350 680 740 820
600 24 591 508 521 813 749.5 692 48.0 20-32 650 2560 2600 2710 940 1000 1080
Class300
PN5.0MPa
25 1 25 165 178 124 89.0 51 17.5 4-19 140 215 - 370 9 - 38
32 1 1/4 32 178 191 133 98.5 64 19.5 4-19 180 255 - 420 12 - 42
40 1 1/2 38 190 203 156 114.5 73 21.0 4-22 200 320 - 480 16 - 55
50 2 51 216 232 165 127.0 92 22.5 8-19 200 425 - 650 26 - 69
65 2 1/2 64 241 257 190 149.0 105 25.5 8-22 250 460 - 700 34 - 80
80 3 76 283 299 210 168.5 127 29.0 8-22 300 540 - 740 47 - 100
100 4 102 305 321 254 200.0 157 32.0 8-22 300 630 - 795 73 - 110
125 5 127 381 397 279 235.0 186 35.0 8-22 350 760 - 850 110 - 145
150 6 152 403 419 318 270.0 216 37.0 12-22 350 825 - 990 130 - 200
200 8 203 419 435 381 330.0 270 41.5 12-25 400 1020 1055 1150 210 250 295
250 10 254 457 473 445 387.5 324 48.0 16-29 450 1200 1240 1350 280 340 390
300 12 305 502 518 521 451.0 381 51.0 16-32 500 1425 1465 1560 400 450 570
Class600
PN10.0MPa
25 1 25 216 216 124 89.0 51 17.5 4-19 180 215 - 420 16 - 52
32 1 1/4 32 229 229 133 98.5 64 21.0 4-19 180 270 - 480 25 - 62
40 1 1/2 38 241 241 156 114.5 73 22.5 4-22 200 345 - 550 30 - 74
50 2 51 292 295 165 127.0 92 25.5 8-19 250 470 - 680 42 - 82
65 2 1/2 64 330 333 190 149.0 105 29.0 8-22 250 520 - 750 55 - 97
80 3 76 356 359 210 168.5 127 32.0 8-22 300 570 - 820 70 - 120
100 4 102 432 435 273 216.0 157 38.5 8-25 300 700 - 870 120 - 155
125 5 127 508 511 330 266.5 186 44.5 8-29 350 780 - 950 180 - 250
150 6 152 559 562 356 292.0 216 48.0 12-29 400 850 890 1100 250 290 340

返回頁首

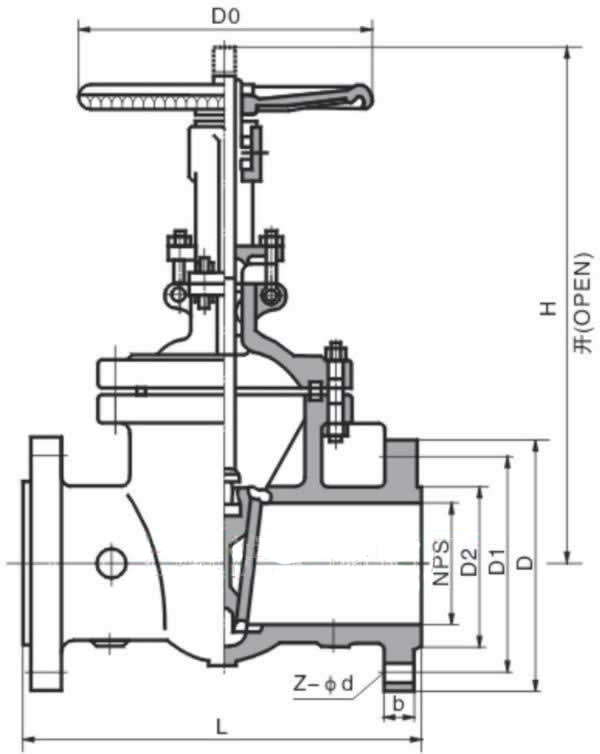

產品外形和連接尺寸尺寸示意圖】




聲明:本文中所有文字、數據、圖片均只適用于參考,Z40H 美標閘閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-51078382。



訂貨提供產品參數:Z40H 美標閘閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
