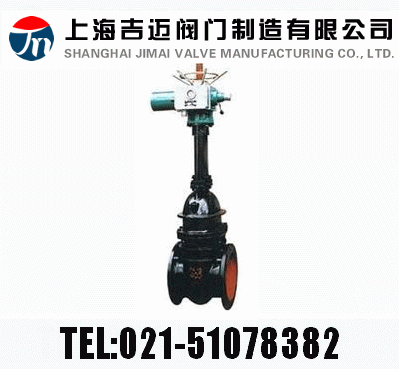

Z941H-16Q、Z941H-25Q 型電動楔式鑄鐵閘閥


  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-51078382
傳真:021-51079323
技術:021-51078382

產品說明   服務承諾   訂貨流程

上海吉邁閥門制造有限公司主要生產≦Z941H-16Q、Z941H-25Q 型電動楔式鑄鐵閘閥≧也是國內閘閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將為您提供較優質的服務!

產品說明

Z941H-16Q、Z941H-25Q 型電動楔式鑄鐵閘閥:電動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為 2Cr13 不銹鋼,公稱壓力 PN16~PN25,閥體材料為球墨鑄鐵的閘閥。

產品性能參數

Z941H-16Q、Z941H-25Q 型電動楔式鑄鐵閘閥主要性能參數
型號 PN 工作壓力/MPa 適用溫度/℃ 適用介質
Z941H-16Q 16 1.6 350 水、蒸汽、油品
Z941H-25Q 25 2.5

返回頁首

產品零部件材料

Z941H-16Q、Z941H-25Q 型電動楔式鑄鐵閘閥零部件材料
型號 材料
閥體、閥蓋 閘板、閥座 閥桿 閥桿螺母 填料 手輪
Z941H-16Q 球墨鑄鐵 2Cr13 2Cr13 鋁鐵青銅 柔性石墨 球墨鑄鐵
Z941H-25Q

返回頁首

產品外形及結構尺寸

Z941H-16Q 型電動楔式鑄鐵閘閥主要外形及結構尺寸
DN L D D1 D2 b z×Φd D3 H H1 D0 重量/kg
40 240 150 110 88 20 4×Φ17.5 164 602 602 300 68
50 250 165 125 102 20 4×Φ17.5 164 610 610 300 69
65 270 185 145 122 20 4×Φ17.5 164 612 612 300 80
80 280 200 160 133 20 8×Φ17.5 195 690 690 300 83
100 300 220 180 158 20 8×Φ17.5 220 833 833 300 94
125 325 250 210 184 22 8×Φ17.5 268 876 876 300 125
150 350 285 240 212 24 8×Φ22 280 958 958 300 160
200 400 340 295 268 26 12×Φ22 370 1096 1096 300 225
250 450 405 355 320 30 12×Φ26 460 1244 1244 300 348
300 500 460 410 370 30 12×Φ26 530 1430 1474 400 485
350 550 520 470 430 34 16×Φ26 610 1565 1663 400 696
400 600 580 525 482 36 16×Φ30 710 1735 1886 400 1000
500 700 715 650 585 44 20×Φ33 5860 1961 2181 400 1064

返回頁首

Z941H-25Q 型電動楔式鑄鐵閘閥主要外形及結構尺寸
DN L D D1 D2 b z×Φd D3 H H1 D0 重量/kg
40 240 150 110 88 20 4×Φ17.5 164 602 602 300 68
50 250 165 125 102 20 4×Φ17.5 164 610 610 300 69
65 270 185 145 122 22 8×Φ17.5 164 612 612 300 80
80 280 200 160 133 22 8×Φ17.5 195 690 690 300 83
100 300 235 190 158 24 8×Φ22 220 833 833 300 94
125 325 270 220 184 28 8×Φ26 268 876 876 300 125
150 350 300 250 212 30 8×Φ26 280 958 958 300 160
200 400 360 310 278 34 12×Φ26 370 1096 1096 300 225
250 450 425 370 335 36 12×Φ30 460 1244 1244 300 348
300 500 485 430 390 40 16×Φ30 530 1430 1474 400 485
350 550 555 490 450 44 16×Φ33 610 1565 1663 400 696
400 600 620 550 505 44 16×Φ36 710 1735 1886 400 1000
500 700 730 660 615 44 20×Φ36 860 1961 2181 400 1064

返回頁首

產品外形及結構尺寸示意圖

返回頁首

聲明:本文中所有文字、數據、圖片均只適用于參考,Z941H-16Q、Z941H-25Q 型電動楔式鑄鐵閘閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-51078382。



訂貨提供產品參數:Z941H-16QZ941H-25Q 型電動楔式鑄鐵閘閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
