Z47WF 燃?xì)忾l閥(無泄漏燃?xì)馄桨彘l閥)專用于天然氣、液體石油氣煤氣、油品等,它以獨特的設計、新穎的結構和良好的密封性能徹底解決了閥門因燃?xì)饨Y(jié)焦而引起的關不嚴、開不動等問題,有效地提高了密封性能和使用壽命,真正達到零泄漏。
【產品特點】
-
閥體采用鑄造結構。
-
閥座采用 O 形密封圈密封和施加預緊力的浮動閥座結構,使閥門進出口雙向密封;并且該結構的啟閉力矩僅為普通閥門的 1/2,能達到輕松開、關閥門。
-
閥座采用密封面上鑲嵌 PTFE,具有 PTFE 對金屬和金屬對金屬的雙重密封,PTFE 密封面同時清除閘板臟物的作用。
-
閥門的閘板,無論是全開或是全關始終與密封面吻合,密封面得到保護不受介質直接沖刷,從而延長使用壽命。
-
閥門在全開時,通道平滑為直線,流阻系數極小,無壓力損失,可通毛球清掃管線。
-
閥門關閉時能自動卸掉內腔高壓(詳見工作原理圖),保證使用安全。
-
采用封閉齒輪轉動啟閉指示機構,能長期清晰地反映閥門的啟閉情況。
-
直埋式閥門外表面采用環氧煤瀝青防腐處理,能與管線同壽命。
【產品執行標準】
設計與制造:API 600
法蘭尺寸:ANSI B16.5
結構長度:ANSI B16.10
壓力~溫度:ANSI B16.34
檢驗與試驗:API 598
【產品性能規范】
Z47WF 燃?xì)忾l閥主要性能規范
壓力等級
|
常溫試驗壓力(MPa)
|
適用溫度
|
適用介質
|
殼體試驗
|
左密封
|
右密封
|
低壓氣密封
|
普通型
|
抗硫型
|
公稱壓力
(MPa)
|
1.6
|
2.4
|
1.76
|
1.76
|
0.6
|
-29~121℃或按用戶要求
|
石油、天然氣、水等非腐蝕性介質
|
含H2S、Co2的石油、天然氣、水等腐蝕性介質
|
2.5
|
3.75
|
2.75
|
2.75
|
0.6
|
4.0
|
6.0
|
4.4
|
4.4
|
0.6
|
6.4
|
9.6
|
7.04
|
7.04
|
0.6
|
磅級(Lb)
|
150
|
3.0
|
2.2
|
2.2
|
0.6
|
300
|
7.5
|
5.5
|
5.5
|
0.6
|
返回頁首
【產品零部件材質】
Z47WF 燃?xì)忾l閥主要零件材質
序號
|
零件名稱
|
材料
|
1
|
排污堵頭
|
25
|
2
|
閥體
|
WCB
|
3
|
閘板
|
16Mn+ENP
|
4
|
閥座
|
16Mn
|
5
|
O形圈
|
NBR
|
6
|
密封圈
|
PTFE
|
7
|
閥桿螺母
|
ZQAL9-4
|
8
|
閥桿
|
1Cr13
|
9
|
墊片
|
柔性石墨+1Cr18Ni9
|
10
|
閥蓋
|
WCB
|
11
|
雙頭螺柱
|
35CrMo
|
12
|
螺母
|
45
|
13
|
O形圈
|
NBR
|
14
|
軸承
|
組件Package
|
15
|
對開環
|
45
|
16
|
內六角螺釘
|
35
|
17
|
鍵
|
45
|
18
|
開關指示器
|
PTFE+1Cr18Ni9
|
19
|
手輪
|
Q235A
|
20
|
螺母
|
35
|
返回頁首
【產品外形和連接尺寸】
Z47WF 燃?xì)忾l閥主要外形和連接尺寸
DN
(mm)
|
NPS
(in)
|
法蘭
|
對焊
|
手動
|
齒動
|
齒動裝置
|
電動
|
電動裝置
|
L
|
L1
|
H
|
H1
|
D0
|
H
|
H1
|
D0
|
H
|
H1
|
D0
|
25
|
1
|
165
|
-
|
85
|
228
|
180
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
32
|
11/4
|
165
|
-
|
103
|
231
|
180
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
40
|
11/2
|
178
|
-
|
115
|
240
|
250
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
50
|
2
|
178
|
216
|
130
|
255
|
250
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
65
|
21/2
|
190
|
241
|
160
|
355
|
300
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
80
|
3
|
203
|
283
|
180
|
360
|
300
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
100
|
4
|
229
|
305
|
214
|
400
|
300
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
125
|
5
|
254
|
381
|
257
|
460
|
350
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
150
|
6
|
267
|
403
|
300
|
500
|
350
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
200
|
8
|
292
|
419
|
388
|
570
|
350
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
250
|
10
|
330
|
457
|
475
|
680
|
400
|
475
|
700
|
350
|
0型
|
475
|
710
|
500
|
SMC-03
|
300
|
12
|
356
|
502
|
547
|
750
|
450
|
547
|
870
|
350
|
0型
|
547
|
880
|
305
|
SMC-00
|
350
|
14
|
381
|
572
|
625
|
875
|
450
|
625
|
995
|
450
|
1型
|
625
|
1015
|
305
|
SMC-00
|
400
|
16
|
406
|
610
|
712
|
1000
|
500
|
712
|
1120
|
450
|
1型
|
712
|
1130
|
305
|
SMC-00
|
450
|
18
|
432
|
660
|
785
|
1130
|
500
|
785
|
1280
|
450
|
1型
|
785
|
1360
|
305
|
SMC-0
|
500
|
20
|
457
|
711
|
880
|
1200
|
600
|
880
|
1350
|
450
|
1型
|
880
|
1430
|
305
|
SMC-0
|
600
|
24
|
508
|
813
|
1045
|
1420
|
800
|
1045
|
1570
|
500
|
2型
|
1045
|
1650
|
305
|
SMC-1
|
700
|
28
|
610
|
914
|
1190
|
1650
|
800
|
1190
|
1800
|
500
|
2型
|
1190
|
1910
|
305
|
SMC-1
|
800
|
32
|
660
|
914
|
1360
|
1880
|
1000
|
1360
|
2040
|
500
|
2型
|
1360
|
2140
|
305
|
SMC-1
|
900
|
36
|
771
|
1016
|
1510
|
2100
|
1000
|
1510
|
2280
|
600
|
3型
|
1510
|
2390
|
458
|
SMC-2
|
1000
|
40
|
811
|
-
|
1715
|
2300
|
1200
|
1715
|
2480
|
600
|
3型
|
1715
|
2590
|
458
|
SMC-2
|
返回頁首

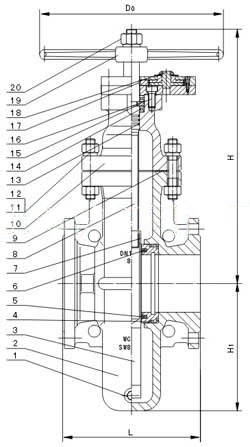

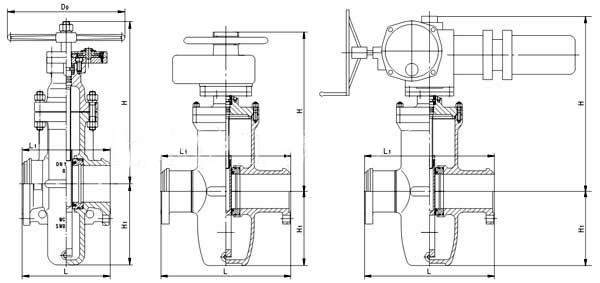

【產品外形和連接尺寸尺寸示意圖】
聲明:本文中所有文字、數據、圖片均只適用于參考,Z47WF 燃?xì)忾l閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-51078382。
訂貨提供產品參數:Z47WF 燃?xì)忾l閥
