上海吉邁閥門制造有限公司主要生產≦Z973F、Z973H 型電動刀型閘閥≧也是國內閘閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將為您提供較優質的服務!
【產品說明】

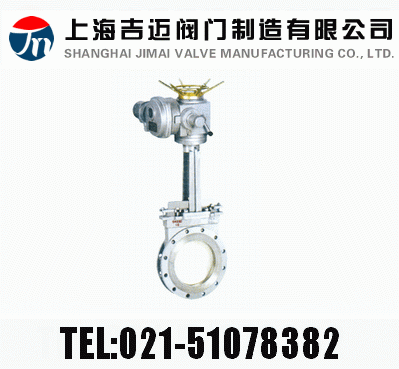

Z973F、Z973H 電動刀型閘閥(刀閘閥):電動驅動、對夾式連接、明桿平行式剛性單閘板,Z973F 閥座密封面材料為氟塑料、Z973H 閥座密封面材料為不銹鋼,公稱壓力 PN6~16,閥體材料為碳素鋼的閘閥。
配有多回轉式電動裝置,使閥板作上下直線運動,并可實現遠程控制閥門的打開或關閉。通徑范圍:DN50~DN500,使用溫度 ≤100℃,廣泛應用于排水、供熱、電站、化工、食品、造紙、制藥、煤碳、采礦等工程。
【產品性能參數】
Z973F、Z973H 型電動刀型閘閥(刀閘閥)主要性能參數
型號
|
PN
|
工作壓力 / MPa
|
適用溫度 / ℃
|
適用介質
|
Z973F-6C
|
6
|
0.6
|
≤ 100
|
灰渣等
|
Z973H-6C
|
Z973F-10C
|
10
|
1.0
|
Z973H-10C
|
Z973F-16C
|
16
|
1.6
|
Z973H-16C
|
返回頁首 ⇑
【產品零部件材料】
Z973F、Z973H 型電動刀型閘閥(刀閘閥)零部件材料
型號
|
材料
|
閥體
|
閘板
|
密封面
|
閥桿
|
填料
|
Z973F-6C
|
碳素鋼
|
鉻鎳鈦不銹鋼
|
氟塑料
|
鉻不銹鋼
|
石棉
|
Z973H-6C
|
鑲或噴焊鐵基合金
|
Z973F-10C
|
氟塑料
|
Z973H-10C
|
鑲或噴焊鐵基合金
|
Z973F-16C
|
氟塑料
|
Z973H-16C
|
鑲或噴焊鐵基合金
|
返回頁首 ⇑
【產品外形及結構尺寸 (PN6)】
Z973F、Z973H (PN6) 型電動刀型閘閥(刀閘閥)外形及結構尺寸 (mm)
DN
|
L
|
D1
|
D2
|
z×ød
|
H
|
電裝型號
|
重量 / kg
|
50
|
50
|
90
|
110
|
4×ø12
|
370
|
DZ10
|
52
|
65
|
50
|
110
|
130
|
4×ø12
|
460
|
DZ10
|
53
|
80
|
50
|
125
|
150
|
4×ø16
|
590
|
DZ10
|
55
|
100
|
50
|
145
|
170
|
4×ø16
|
780
|
DZ10
|
57
|
150
|
60
|
200
|
225
|
8×ø16
|
980
|
DZ10
|
71
|
200
|
60
|
255
|
280
|
8×ø16
|
1053
|
DZ15
|
81
|
250
|
70
|
310
|
335
|
12×ø16
|
1060
|
DZ20
|
100
|
300
|
80
|
362
|
395
|
12×ø20
|
1230
|
DZ20
|
123
|
350
|
90
|
412
|
445
|
12×ø20
|
1250
|
DZ30
|
148
|
400
|
100
|
462
|
498
|
16×ø20
|
1770
|
DZ30
|
158
|
450
|
120
|
518
|
550
|
16×ø20
|
1920
|
DZ45
|
225
|
500
|
130
|
568
|
600
|
16×ø20
|
2010
|
DZ45
|
240
|
返回頁首 ⇑
【產品外形及結構尺寸 (PN10)】
Z973F、Z973H 型 PN10 電動刀型閘閥(刀閘閥)外形及結構尺寸 (mm)
DN
|
L
|
D1
|
D2
|
z×ød
|
H
|
電裝型號
|
重量 / kg
|
50
|
50
|
100
|
125
|
4×ø16
|
370
|
DZ10
|
54
|
65
|
50
|
120
|
145
|
4×ø16
|
460
|
DZ10
|
60
|
80
|
50
|
135
|
160
|
4×ø16
|
590
|
DZ10
|
62
|
100
|
50
|
155
|
180
|
8×ø16
|
780
|
DZ10
|
66
|
150
|
60
|
210
|
240
|
8×ø20
|
980
|
DZ15
|
84
|
200
|
60
|
265
|
295
|
8×ø20
|
1053
|
DZ20
|
106
|
250
|
70
|
320
|
350
|
12×ø20
|
1060
|
DZ20
|
120
|
300
|
80
|
368
|
400
|
12×ø20
|
1230
|
DZ30
|
220
|
350
|
90
|
428
|
460
|
16×ø20
|
1250
|
DZ30
|
230
|
400
|
100
|
482
|
515
|
16×ø22
|
1770
|
DZ45
|
300
|
返回頁首 ⇑
【產品外形及結構尺寸 (PN16)】
Z973F、Z973H 型 PN16 電動刀型閘閥(刀閘閥)外形及結構尺寸 (mm)
DN
|
L
|
D1
|
D2
|
z×ød
|
H
|
電裝型號
|
重量 / kg
|
50
|
50
|
100
|
125
|
4×ø16
|
370
|
DZ10
|
65
|
65
|
50
|
120
|
145
|
4×ø16
|
460
|
DZ10
|
68
|
80
|
50
|
135
|
160
|
8×ø16
|
590
|
DZ10
|
74
|
100
|
50
|
155
|
180
|
8×ø16
|
780
|
DZ10
|
77
|
150
|
60
|
210
|
240
|
8×ø20
|
980
|
DZ15
|
96
|
200
|
60
|
265
|
295
|
12×ø20
|
1053
|
DZ20
|
114
|
250
|
70
|
320
|
355
|
12×ø22
|
1060
|
DZ20
|
135
|
300
|
80
|
375
|
410
|
12×ø22
|
1230
|
DZ30
|
230
|
返回頁首 ⇑

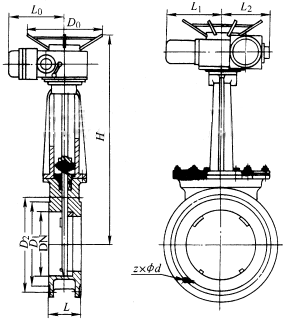

【產品外形及結構尺寸示意圖】
返回頁首 ⇑
聲明:本文中所有文字、數據、圖片均只適用于參考,Z973F、Z973H 型電動刀型閘閥/刀閘閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-51078382。
訂貨提供產品參數:Z973F、Z973H 型電動刀型閘閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
