上海吉邁閥門制造有限公司主要生產≦PZ73H、PZ73F、PZ73Y 型手動刀型閘閥≧也是國內閘閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將為您提供較優質的服務!
【產品說明】
PZ73H、PZ73F、PZ73Y 手動刀型閘閥:手動驅動、對夾式連接、明桿平行式剛性單閘板,閥座密封面為硬質合金與聚四氟乙烯,公稱壓力 PN10~16,閥體材料為碳素鋼(PZ73H-10C/16C)、不銹鋼(PZ73F-10P/16P PZ73Y-10P/16P),具有排渣功能的的閘閥。
采用全圓形的通道設計,在刀板上端安裝有聚四氟乙烯、刮泥器,聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在刀閘閥的進口端,可在閥體四周設置多個沖洗口。刀板底端加工成刀刃,光潔度高,保證了良好的密封性。廣泛滿足造紙、紙漿工業、工業污水和城市污水處理、化工廠、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工作條件苛放慢的環境條件下。
【產品性能參數】
PZ73H、PZ73F、PZ73Y 型刀型閘閥(刀閘閥)主要性能參數
型號
|
PN
|
工作壓力 / MPa
|
適用溫度 / ℃
|
適用介質
|
PZ73H-10C/16C
|
10、16
|
1.0、1.6
|
≤ 100
|
紙漿、污水、煤漿、灰渣水泥混合物
|
PZ73F-10P/16P
|
PZ73Y-10P/16P
|
【產品零部件材料】
PZ73H、PZ73F、PZ73Y 型刀型閘閥(刀閘閥)零部件材料
型號
|
材料
|
閥體
|
閥桿
|
密封面
|
填料
|
PZ73H-10C/16C
|
WCB
|
2Cr13
|
硬質合金、聚四氟乙烯
|
V型聚四氟乙烯、柔性石墨環
|
PZ73F-10P/16P
|
ZG1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
PZ73Y-10P/16P
|
CF8 (304)
|
0Cr18Ni9 (304)
|
【產品外形及結構尺寸 (PN10)】
PZ73H、PZ73F、PZ73Y (PN10) 型刀型閘閥(刀閘閥)外形及結構尺寸 (mm)
DN
|
L
|
D
|
D1
|
D2
|
H
|
z×M
|
D0
|
50
|
43
|
160
|
125
|
100
|
285
|
4×M16
|
180
|
65
|
46
|
180
|
145
|
120
|
298
|
4×M16
|
180
|
80
|
46
|
195
|
160
|
135
|
315
|
4×M16
|
220
|
100
|
52
|
215
|
180
|
155
|
365
|
8×M16
|
220
|
125
|
56
|
245
|
210
|
185
|
400
|
8×M16
|
230
|
150
|
56
|
280
|
240
|
210
|
475
|
8×M20
|
280
|
200
|
60
|
335
|
295
|
265
|
540
|
8×M20
|
360
|
250
|
68
|
390
|
350
|
320
|
630
|
12×M20
|
360
|
300
|
78
|
440
|
400
|
368
|
780
|
12×M20
|
400
|
350
|
78
|
500
|
460
|
428
|
885
|
16×M20
|
400
|
400
|
102
|
565
|
515
|
482
|
990
|
16×M22
|
400
|
450
|
114
|
615
|
565
|
532
|
1100
|
20×M22
|
560
|
500
|
127
|
670
|
620
|
585
|
1200
|
23×M22
|
530
|
600
|
154
|
780
|
725
|
685
|
1450
|
20×M27
|
600
|
800
|
190
|
1010
|
950
|
898
|
2×M
|
24×M30
|
680
|
【產品外形及結構尺寸 (PN16)】
PZ73H、PZ73F、PZ73Y (PN16) 型刀型閘閥(刀閘閥)外形及結構尺寸 (mm)
DN
|
L
|
D
|
D1
|
D2
|
H
|
z×M
|
D0
|
50
|
43
|
160
|
125
|
99
|
285
|
4×M16
|
180
|
65
|
46
|
185
|
145
|
120
|
295
|
4×M16
|
180
|
80
|
46
|
200
|
160
|
135
|
315
|
8×M16
|
220
|
100
|
52
|
220
|
180
|
155
|
365
|
8×M16
|
220
|
125
|
56
|
250
|
210
|
185
|
400
|
8×M16
|
230
|
150
|
56
|
285
|
240
|
210
|
475
|
8×M20
|
280
|
200
|
60
|
340
|
295
|
265
|
540
|
12×M20
|
360
|
250
|
68
|
405
|
355
|
310
|
630
|
12×M22
|
360
|
300
|
78
|
460
|
410
|
375
|
780
|
12×M22
|
400
|
350
|
78
|
520
|
470
|
435
|
885
|
16×M22
|
400
|
400
|
102
|
580
|
525
|
485
|
990
|
16×M27
|
400
|
450
|
114
|
640
|
585
|
545
|
1100
|
20×M27
|
530
|
500
|
127
|
715
|
650
|
609
|
1200
|
20×M30
|
530
|
600
|
154
|
840
|
770
|
720
|
1450
|
20×M36
|
600
|
800
|
190
|
1025
|
950
|
898
|
2000
|
24×M36
|
680
|

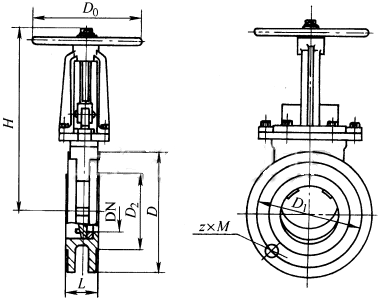

【產品外形及結構尺寸示意圖】
聲明:本文中所有文字、數據、圖片均只適用于參考,PZ73H、PZ73F、PZ73Y 型手動刀型閘閥/刀閘閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-51078382。
訂貨提供產品參數:PZ73H、PZ73F、PZ73Y 型手動刀型閘閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
