上海吉邁閥門制造有限公司主要生產≦ZJHQ(X),ZMAQ(X)氣動三通調節閥≧也是國內氣動閥門生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！

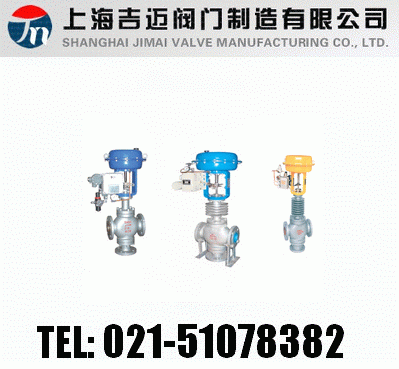

【ZJHQ(X),ZMAQ(X)氣動三通調節閥-產品說明】
氣動三通調節閥,是由多彈簧氣動薄膜執行機構和采用圓筒型薄壁窗口形閥芯的三通合流(分流)閥組成.具有結構簡單,重量輕,動作靈敏,流量特性精確,配用電-氣閥門定位或氣動閥門定位器,可實現對工藝管路流體介質的自動調節控制,廣泛應用于精確控氣體,液體,蒸汽等介質的工藝參數如壓力,流量,溫度,液位等參數保持在給定值.適合于把一種流體通過三通閥分成二路流出或把兩種流體經三通閥合并成一種流體的工況.
【ZJHQ(X),ZMAQ(X)氣動三通調節閥-結構特點】
1．氣動三通調節閥是自動化控制系統中儀表的執行單元,采用電-氣閥門定位器,以電信號和壓縮空氣為動力,接受控制系統輸入的0-10mA •DC或4-20mA •DC電流信號,由調節器將壓縮空氣,轉換成氣源壓力信號輸入輸出,可實現分程控制(段幅信號),從而改變閥芯開度位移,達到對流體介質的工藝參數精確調節控制
2．氣動三通調節閥按作用模式可分；正作用:氣閉式(當信號壓力增大時閥位向下位移),《B型》
反作用:氣開式(當信號壓力增大時閥位向上位移),《K型》
3．三通調節閥閥芯結構為圓筒型薄壁窗口形閥芯,采用閥芯側面導向與閥座內表面導向和上襯套導向,因此導向面積大,工作可靠.流體對閥芯作用方向都處于流開狀態,故閥工作性能穩定.
4．三通調節閥有三通合流式調節閥(把兩種流體經三通閥混合成一種流體)和三通分流式調節閥(把一種流體經三通閥分成兩路流出)兩種形式.當公稱通徑DN≤80mm和壓差較小的場合時,分流閥可以采用同口徑的合流閥代替.流量特性有直線性,拋物線性兩種.
5．三通調節閥它可以代替二臺同時使用的二通調節閥,起分流或合流作用及兩相調節配比作用.
本系列產品廣泛應用于化工,石油,冶金,電站,輕紡,造紙和制藥等工業生產過程的自動化調節和遠程控制.
產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN25~300mm；適用流體溫度有-40~+450℃；按溫度高低配用不同閥蓋可分常溫型,高溫型兩種.
【ZJHQ(X),ZMAQ(X)氣動三通調節閥-執行機構】
|
型 號
|
ZHA-22
ZHB-22
|
ZHA-23
ZHB-23
|
ZHB-34
ZHB-34
|
ZHA-45
ZHB-45
|
ZHA-56
ZHB-56
|
|
有效面積cm2
|
350
|
350
|
560
|
900
|
1600
|
|
行 程mm
|
16
|
25
|
40
|
60
|
100
|
|
彈簧范圍KPa
|
20～100,40～200,80～240,20～60,60～100
|
|
操作方式
|
普通型,帶手動手輪操作型(側裝式,頂裝式)
|
【ZJHQ(X),ZMAQ(X)氣動三通調節閥-定位器】
電氣閥門定位器是工業自動化中氣動執行器的主要配套儀表,可用來提高閥門位置的線性度,克服閥桿的磨擦力和消除調節閥不平衡力的影響等,從而保證閥門位置按控制系統或調節儀表傳來的0~10mA DC或4-20mA的電流信號成比例關系,實現正確定位.(有多種品牌型號規格可選配)
本公司電-氣閥門定位器配用型(HEP-15隔爆型,HEP-17本安型).也可按不同需求配用(ZPD2000系列,EP3000系列,EP4000系列,YT1000系列,YT2000系列,SIPART PS2西門子系列及智能定位器系列產品)
【ZJHQ(X),ZMAQ(X)氣動三通調節閥-性能指標】
|
項目
|
指標值
|
項目
|
指標值
|
|
基本誤差%
|
不帶定位器
|
±6.0
|
始
終
點
偏
差
%
|
氣關
|
不帶定位器
|
始點
|
±6.0
|
|
帶定位器
|
±1.5
|
終點
|
±2.5
|
|
回差%
|
不帶定位器
|
≤5.0
|
帶定位器
|
始點
|
±1.5
|
|
終點
|
±1.5
|
|
帶定位器
|
≤1.5
|
氣開
|
不帶定位器
|
始點
|
±2.5
|
|
終點
|
±6.0
|
|
死區%
|
不帶定位器
|
≤4.0
|
帶定位器
|
始點
|
±1.5
|
|
終點
|
±1.5
|
|
帶定位器
|
≤0.6
|
允許泄漏量L/h
|
1×10-3×閥額定容量
|
|
額定行程偏差%
|
±2.5
|
注:本產品執行GB/T4213-92國家標準.
【ZJHQ(X),ZMAQ(X)氣動三通調節閥-允許壓差】
|
供氣壓力
|
彈簧壓力
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
0.14MPa
|
20-100
|
1220
|
750
|
500
|
300
|
300
|
200
|
120
|
120
|
80
|
50
|
50
|
25
|
【ZJHQ(X),ZMAQ(X)氣動三通調節閥-主要零件材料】
|
材料代號
|
C(WCB)
|
P(304)
|
R(316)
|
|
主要
零件
|
閥體,閥蓋
|
WCB(ZG230-450)
|
ZG1Cr18Ni9Ti(304)
|
ZG1Cr18Ni12Mo2Ti(316)
|
|
閥芯,閥座
|
1Cr18Ni9Ti(304)或司鈦萊合金堆焊
|
1Cr18Ni9Ti(304)或司鈦萊合金堆焊
|
1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊
|
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
填料
|
V型聚四氟乙烯(F4),柔性石墨,不銹鋼波紋管
|
|
墊片
|
增強聚四氟乙烯(F4) ,不銹鋼墊片,金屬石墨纏繞墊片
|
|
上下膜蓋
|
A3鋼板沖壓
|
|
波紋膜片
|
丁晴橡膠夾增強滌淪織物
|
|
彈簧
|
60Si2Mn
|
|
推桿,襯套
|
2Cr13
|
|
軸套
|
聚氨酯(用于反作用)
|
|
適用
工況
|
適用介質
|
水蒸汽油品類氣液體
|
硝酸堿類腐蝕性氣液體
|
醋酸類等腐蝕性氣液體
|
|
常溫型
|
-30～+250 F4:≤200℃
|
-40～+250 F4:≤200℃
|
-40～+250℃ F4:≤200℃
|
|
高溫型
|
-30～+450℃
|
-40～+450℃
|
-40～+450℃
|
【ZJHQ(X),ZMAQ(X)氣動三通調節閥-主要技術參數】
|
公稱通徑mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量
系數Kv
|
合流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1360
|
|
分流
|
|
|
|
|
|
85
|
135
|
210
|
340
|
535
|
800
|
1360
|
|
額定行程L(mm)
|
16
|
25
|
40
|
60
|
100
|
|
執行器型號
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
|
薄膜有效面積Ae(cm2)
|
350
|
350
|
560
|
900
|
1600
|
|
氣源壓力Ps(MPa)
|
0.14～0.4
|
|
信號范圍Pr(KPa)
|
20～100,40～200,80～240 段幅:20～60,60～100
|
|
電信號
|
4～20mA DC或0～10mA DC (切斷型:電磁閥AC220V或DC24V)
|
|
作用模式
|
氣開式(K)型,氣關式(B)型
|
|
流量特性
|
直線性,拋物線性
|
|
允許泄漏量(L/h)
|
10-3×閥額定容量,
|
|
固有可調比R
|
30:1
|
|
氣源接頭
|
M16×1.5
|
|
公稱壓力PN(MPa)
|
1.6 2.5 4.0 6.4
|
可配附件:電-氣閥門定位器,手輪手動操作機構,空氣過濾減壓器等.
【ZJHQ(X),ZMAQ(X)氣動三通調節閥-應用規范】
性能GB/T4213-92,JB/T57218-94 結構長度GB/T12221-05 材料:GB/T12228~12230
法蘭連接:JB/T79-94 GB/T9113
符合:IEC60534標準
【ZJHQ(X),ZMAQ(X)氣動三通調節閥-主要外形尺寸】
|
公稱
通徑
(DN)
|
A
|
L
|
H1
|
合流H2
|
分流H2
|
|
PN MPa
|
PN MPa
|
PN MPa
|
|
1.6
|
4.0
|
6.4
|
普通型
|
高溫型
|
1.6
|
4.0
|
6.4
|
1.6
|
4.0
|
6.4
|
|
25
|
285
|
185
|
190
|
200
|
622
|
725
|
140
|
150
|
150
|
140
|
150
|
160
|
|
32
|
285
|
200
|
200
|
210
|
637
|
750
|
150
|
160
|
170
|
150
|
160
|
170
|
|
40
|
325
|
220
|
220
|
235
|
660
|
776
|
160
|
170
|
180
|
160
|
170
|
180
|
|
50
|
235
|
250
|
255
|
265
|
695
|
800
|
180
|
190
|
200
|
180
|
190
|
200
|
|
65
|
410
|
275
|
285
|
295
|
829
|
988
|
200
|
210
|
220
|
200
|
210
|
220
|
|
80
|
410
|
300
|
310
|
320
|
854
|
1010
|
210
|
230
|
240
|
225
|
250
|
265
|
|
100
|
410
|
350
|
360
|
370
|
873
|
1036
|
220
|
250
|
260
|
245
|
275
|
285
|
|
125
|
495
|
410
|
430
|
440
|
1088
|
1270
|
260
|
300
|
300
|
285
|
320
|
325
|
|
150
|
495
|
450
|
465
|
475
|
1110
|
1295
|
280
|
320
|
320
|
305
|
340
|
345
|
|
200
|
495
|
550
|
560
|
570
|
1170
|
1351
|
320
|
380
|
380
|
350
|
400
|
410
|
|
250
|
600
|
670
|
690
|
752
|
1530
|
1730
|
444
|
474
|
474
|
|
540
|
540
|
|
300
|
600
|
770
|
795
|
819
|
1615
|
1810
|
489
|
584
|
584
|
|
612
|
612
|
注:公稱通徑DN≤80mm的分流閥采用同口徑的合流閥代替
訂貨提供產品參數：ZJHQ(X),ZMAQ(X)氣動三通調節閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
