上海吉邁閥門制造有限公司主要生產≦ZJRP氣動偏心旋轉閥≧也是國內氣動閥門生產商之一。公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將竭誠為您提供滿意的服務!


概述

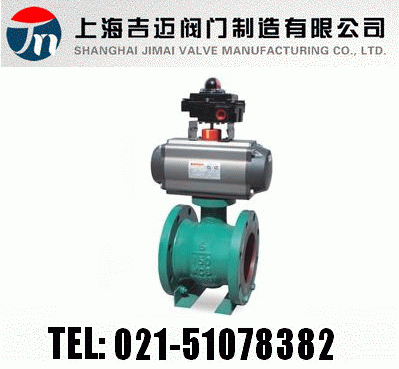

ZJRP氣動偏心旋轉閥(凸輪撓曲調節閥)由執行機構和偏心旋轉閥組成,是一種由部分球閥板繞 偏心軸心旋轉來控制流體的角行程調節閥。閥芯的回轉中心不與旋轉軸同心,可減少磨損,延長  使用壽命,閥芯后部設有一個導流翼,有利于流體穩定流 動,具有良好的穩定性。其次,還有流量大,可調范圍廣 等特點。廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。

標準規格

閥體型式:直通鑄造偏心球形閥
閥芯型式:偏心弓型截球體
公稱通徑:DN50 ~300  NPS 2〞~12〞
公稱壓力:PN16 ~40   CLASS 150LB  ~300LB
連接方式:法蘭  FF、RF、RTJ、等.

對夾式

閥蓋形式:一體式
填    料:V型聚四氟乙烯、柔性石墨填料等
密 封 墊:金屬夾石墨密封
執行機構:氣動:氣動活塞式執行機構、氣動薄膜執行機構
表面涂漆:綠色 丙稀酸聚胺酯磁漆

型號編制

Z 執行機構  R 結構形式  -公稱壓力  閥體材質  公稱通徑
Z系列調節閥  S:氣動活塞執行機構
  J:氣動薄膜執行機構
  A:電動DTR執行機構
R:電動3810R執行機構
R
角行程
P:標準型全腔偏心旋轉調節閥
  PF:軟密封偏心旋轉調節閥
RP:縮腔型偏心旋轉調節閥
PN16=16
CL150LB=150 LB
C=WCB
  LC=LCB
  P=CF8
  PL=CF3
  R=CF8M
  RL=CF3M
D=特殊材質
DN50= DN50
NPS2〞=NPS2〞
如:氣動活塞式偏心旋轉調節閥,壓力PN16,閥體材料為WCB,公稱通徑DN50,型號為:ZSRP-16C DN50

性能

流量特性 近似等百分比
可調范圍 全腔型    100:1     縮腔型 40:1
額定CV值  全腔型CV 14~1750      縮腔型CV 6-700
行程  全開 60°
允許泄漏量 硬密封:IV級(0.01%    閥額定容量) 軟密封:VI級(氣泡級)
基本誤差% 氣動 ±2 電動±2.0
回差% 氣動 ≤1.5 電動≤1.0
死區% 氣動 ≤0.6 電動≤1.0

選用參數表

公稱通徑DN(mm)  25 40 50 65 80 100 125 150 200 250 300
額定流量系數Cv 全腔型  14 30 55 100 135 230 320 500 850 1300 1750
縮腔型  6 12 20 40 54 92 128 200 340 520 700
雙作用氣動執行機構  氣源壓力    400KPa
型號  扭矩(N.M)  PTFE填料,金屬密封允許壓差 單位MPa
ATD63 23.5 2.35 0.94
ATD75 46.5 5.0 2.84 1.49 0.57 0.33
ATD88 73.2     2.39 0.99 0.62
ATD100 106       1.54 0.99 0.30 0.19
ATD125 221           1.29 0.80 0.39
ATD160 453           2.84 1.79 0.89 0.47 0.26 0.14
單作用氣動執行機構  氣源壓力    400KPa
型號  扭矩(N.M)  PTFE填料,金屬密封允許壓差 單位MPa
ATS75 26.5 0.19
ATS88 44 1.19 0.09
ATS100 60.7 3.97 1.59 0.81 0.11
ATS125 126     2.19 0.89 0.59
ATS160 269         1.39 0.53 0.34
ATS200 467           2.84 1.79 0.89 0.47 0.26 0.14



訂貨提供產品參數:ZJRP氣動偏心旋轉閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
