氣動切斷球閥


  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-51078382
傳真:021-51079323
技術:021-51078382

產品說明   服務承諾   訂貨流程
上海吉邁閥門制造有限公司主要生產≦氣動切斷球閥≧也是國內氣動閥門生產商之一。公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將竭誠為您提供滿意的服務!

 產品概述

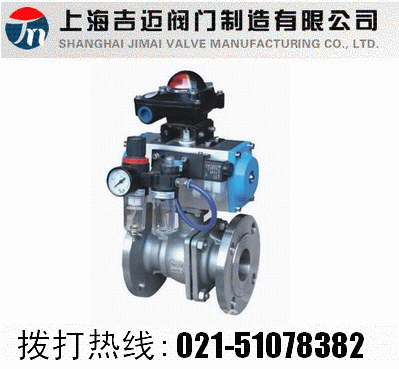

氣動切斷球閥(亦稱氣動O型球閥),是由球閥及單()作用活塞式氣動執行器組成,氣動調切斷球閥廣泛適用于天然氣、油品、化工、冶金、造紙 電辦、礦業,印染、生物制藥,日用化工,食品飲料,水處理及空氣處理等行業的流體切斷控制,與自動化氣動儀表配套使用。氣動切斷球閥(氣動O型球閥)采用唇型彈性密封圈結構設計,保證密封的可靠性對于低壓、超低壓或真空工況用球閥,采用板簧加載的閥座密封結構,能確保球閥長期可靠的密封。中、高溫球閥的閥座材料可選用對位聚苯或金屬材料.。氣動切斷球閥(氣動O型球閥)根據壓力的大小、介質性質及密封要求的不同而選擇球前密封結構、球后密封結構或前后雙密封結構。中、高溫球閥的閥座材料可選用對位聚苯或金屬材料。

 產品特點

1、流體阻力小、球閥是所有閥門類中流體阻力較小的一種,即使是縮徑球閥,其流體阻力也相當小。
2
、止推軸承減小閥桿磨擦力矩,可使閥桿長期操作平穩靈活。
3
、閥座密封性能好,采用聚四氟乙烯等彈藥性材料制成的密封圈,結構易于密封,而且球閥的閥封能力隨著介質壓力的增高而增大。
4
、閥桿密封可靠,由于閥桿只作彷轉動運而不做升降運動,閥桿的填料密封不易破壞,且密封能力隨著介質的壓力增高而增大。
5
、由于聚四氟乙烯等材料具有良好的自潤滑性,與球體的磨擦損失小,故球閥的使用壽命長。
6
、下裝式閥桿和閥桿頭部凸階防止閥桿噴出,如火災造成閥桿密封破壞,凸階與閥體間還可形成金屬接觸,確保閥桿密封。
7
、 防靜電功能:在球體、閥桿、閥體之間設置彈簧,能將開關過程產生的靜電導出。

 主要技術參數

 閥體

閥體形式

直通鑄造球型閥

公稱通徑

DN15300mm,DN300以上選用固定球閥

公稱壓力

國標PN1.6、2.54.0、6.4 MPa;美標ANSI 150、300LB ;日標JIS 10、20、30K

法蘭標準

JISANSI、GB、JB、HG

連接形式

法蘭式、焊接式、螺紋式

閥蓋形式

整體式

壓蓋型式

螺栓壓緊式

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨

 閥內件

閥芯形式

O型球體閥芯

流量特性

快開特性

 執行機構

執行器型號

GT、SRST、AT、AW系列單雙作用氣動執行器

供氣壓力

0.40.7MPa

氣源接口

G1/4"、G1/8"G3/8"、G1/2"

環境溫度

-30+70

作用形式

單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL)

可配附件

定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

注:如需詳細執行器參數,請進入氣動執行器頁面進行查閱。

 主要性能指標

公稱通徑 DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

250

300

額定流量系數KV

21

38

72

112

170

273

384

512

940

1452

2222

3589

5128

7359

允許壓差(MPa)

 公稱壓力

動作范圍

090°

泄露量Q

軟密封為零泄露;金屬密封符合ANSI B16.104 IV級標準

 主要性能規范

試驗壓力(MPa)

公稱壓力(MPa)

壓力級

JIS(K)

1.6

2.5

4.0

6.4

10.0

150

300

600

10K

20K

強度試驗

2.4

3.75

6.0

9.6

15.0

3.0

7.5

16.5

2.4

3.8

密封試驗

1.76

2.75

4.4

7.04

11.0

2.2

5.5

12.1

1.5

2.8

氣密試驗

0.50.7MPa

 主要零件材料

1

左閥體

WCBCF8、CF8M、CF3M



2

右閥體

WCB、CF8、CF8M、CF3M

3

閥座

PEFE、PPL、304、316

4

球體

2Cr13、304、316

5

閥桿

2Cr13、304、316

6

密封填料

PTFE/柔性石墨

7

填料壓蓋

WCB、CF8CF8M、CF3M

 主要外形及連接尺寸

公稱通徑 DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

250

300

L

130

140

150

165

180

200

220

250

280

320

360

400

630

750

H

44.5

49

55

65

65

75

90

95

115

127

140

172.5

310

350

H1

根據所配氣動執行機構而定

D

95

105

115

140

150

165

185

200

220

250

285

340

405

460

D1

65

75

85

100

110

125

145

160

180

210

240

295

355

410

D2

46

56

65

76

84

99

118

132

156

184

211

266

319

370

n-φd

4-14

4-14

4-14

4-18

4-18

4-18

4-18

8-18

8-18

8-18

8-22

12-22

12-26

12-26

A、A1

根據閥門所需力矩而定,配置執行器不同,外形尺寸也不相同

訂貨說明

1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)



訂貨提供產品參數:氣動切斷球閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
