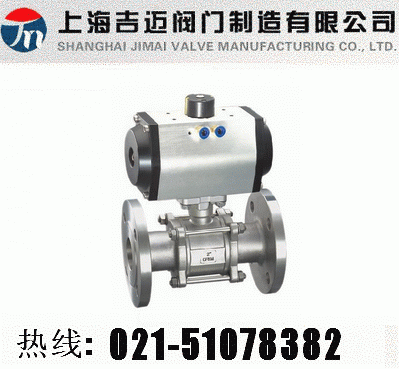

Q641F氣動三片式球閥


  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-51078382
傳真:021-51079323
技術:021-51078382

產品說明   服務承諾   訂貨流程

上海吉邁閥門制造有限公司主要生產≦Q641F氣動三片式球閥≧也是國內氣動閥門生產商之一。公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將竭誠為您提供滿意的服務!本公司生產電動Q641F型氣動三片式球閥是用帶有圓形通道的球體作啟閉件,球體隨閥桿轉動實現啟閉動作的閥門,其啟閉件是一個有孔的球體,繞垂直于通道的軸線旋轉,從而達到啟閉通道的目的。 它具有相同的旋轉90度動作,不同的是旋塞體是球體,有圓形通孔或通道通過其軸線。球面和通道口的比例應該是這樣的,即當球旋轉90度時,在進、出口處應全部呈現球面,從而截斷流動。 本類閥門在管道中可任意位置安裝。適用工況:公稱壓力:1.6-6.4MPa 適用溫度范圍:-20~232~350 適用介質:水、油、氣及某些腐蝕性液體

氣動三片式法蘭球閥 工作原理:

  氣動球閥只需要用氣動執行器用氣源旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥較適宜直接做開閉使用,但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊,易于操作和維修,適用于水、溶劑、酸和天然氣等一般工作介質,而且還適用于工作條件惡劣的介質,如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的,也可以是組合式的。

 氣動三片式法蘭球閥 主要零件材料

序號NO

零件名稱

材質

不銹鋼

碳鋼

1

螺栓

不銹鋼SS304

碳鋼

2

彈簧墊圈

不銹鋼SS304

不銹鋼SS304

3

螺母

不銹鋼SS304

碳鋼

4

閥蓋

不銹鋼CF8/CF8M

碳鋼WCB

5

閥體

不銹鋼CF8/CF8M

碳鋼WCB

6

不銹鋼CF8

不銹鋼CF8

7

密封圈

聚四氟乙稀PTFE

聚四氟乙稀PTFE

8

閥桿

不銹鋼SS316

不銹鋼SS304

9

填料

聚四氟乙稀PTFE

聚四氟乙稀PTFE

10

壓緊螺母

不銹鋼SS304

不銹鋼SS304

11

彈簧墊圈

不銹鋼SS304

不銹鋼SS304

12

螺母

不銹鋼SS304

不銹鋼SS304

13

手柄

不銹鋼SS304

不銹鋼SS304



氣動三片式法蘭球閥 外形結構圖

氣動三片式法蘭球閥 主要尺寸



SIZE

1/2″

3/4″

1″

1 1/4″

1 1/2″

2″

2 1/2″

3″

4″

d

15

20

25

32

38

50

65

76

100

L

130

150

160

180

200

230

290

310

350

D

95

105

115

135

145

160

180

195

230

D1

65

75

85

100

110

125

145

160

190

D2

45

55

65

78

85

100

120

135

160

b

14

16

16

18

18

20

22

24

24

f

2

2

2

3

3

3

3

3

3

H

75

95

90

110

130

140

140

180

250

W

130

140

140

170

200

220

220

350

550

n-do

4-14

4-14

4-14

4-18

4-18

8-18

8-18

8-18

8-22

 訂貨說明

1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)

訂貨提供產品參數:Q641F氣動三片式球閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
