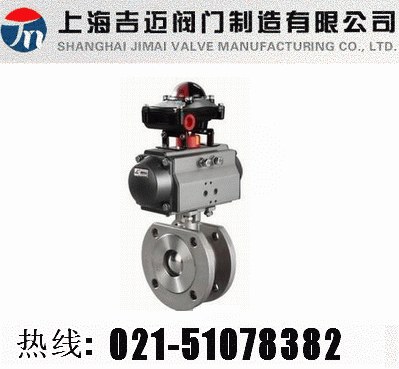

Q671F氣動對夾球閥


  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-51078382
傳真:021-51079323
技術:021-51078382

產品說明   服務承諾   訂貨流程

上海吉邁閥門制造有限公司主要生產≦Q671F氣動對夾球閥≧也是國內氣動閥門生產商之一。公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將竭誠為您提供滿意的服務!

本公司生產的Q671F氣動對夾球閥是氣動球閥系列中的一種產品,也可稱為氣動超薄球閥。是我公司引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥,球芯通道形狀有矩形、V形及O形。氣動對夾球閥具有結構緊湊、體積小、重量輕、安裝方便等特點。對夾式氣動球閥是吸收意大利技術并經國產化設計而

發展出來的新型超短法蘭距球閥。氣動超薄球閥它采用直連方式執行機構連接,具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等優點氣動超薄球閥可廣泛應用在石油、化工、冶金、電站、輕工等領域,對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。

氣動對夾球閥主要技術參數及性能

公稱通徑

DN10150mm

公稱壓力

PN1.6 2.5 4.0 MPa (高壓可定制)

泄漏量

軟密封:零泄漏

硬密封:≤額定流量的10-5

執行機構

可另配PSQHQ、UNIC、361RS等系列電子式電動執行機構

流量特性

快開特性

可調范圍

DN10-80

DN100-150

250:1

350:1

閥體形式

整體式鍛造、整體式鑄造

連接形式

超薄法蘭式、對夾式

閥芯形式

"O"型球形閥芯

密封填料

V型聚四氟乙烯填料、柔性石墨填料等

適用溫度

密封面

PTFE180℃、PPL300℃、硬密封≤450

配置執行器型號

GTSR、STAT、AW系列單雙作用氣動執行器

控制方式

開關兩位控制、4-20mA模擬量控制

氣動對夾球閥執行器技術參數

執行器型號

GT、SR、ST、AT、AW系列單雙作用氣動執行器

供氣壓力

0.40.7MPa

氣源接口

G1/4"、G1/8"、G3/8"、G1/2"

環境溫度

-30+70

作用形式

單作用執行機構:氣關式(B--失氣時閥位開(FO);氣開式(K--失氣時閥位關(FC
雙作用執行機構:氣關式(B--失氣時閥位保持(FL);氣開式(K--
 失氣時閥位保持(FL

可配附件

定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

氣動對夾球閥主要零件材料

零件名稱

材料

閥體

WCB

304CF8

316CF8M

316LCF3M

球體

2Cr13+氮化處理

304

316

316L

閥桿

2Cr13

304

316

316L

閥座密封圈

PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金)

填料

VPTFE四氟填料、柔性石墨

氣動對夾球閥主要性能規范

公稱通徑DNmm

DN15-300

公稱壓力

PNMPa

1.0

1.6

2.5

4.0

試驗壓力

強度試驗

1.5

2.4

3.75

6.0

密封試驗

1.1

1.76

2.75

4.4

低壓氣密試驗0.50.7

適用介質

水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

氣動對夾球閥安裝連接尺寸

公稱通徑DNmm

L

D

D1

D2

n-Φd

H

L1

15

35

95

65

45

4-M12

185

130

20

38

105

75

55

4-M12

191

140

25

42

115

85

65

4-M12

193

150

32

50

135

100

78

4-M16

212

165

40

60

145

110

85

4-M16

217

180

50

70

160

125

100

4-M16

260

200

65

95

180

145

120

4-M16

293

220

80

118

195

160

135

8-M16

323

250

100

140

215

180

155

8-M16

382

280

125

175

245

210

185

8-M16

468

320

150

210

280

240

210

8-M16

510

360

 訂貨說明

1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)

訂貨提供產品參數:Q671F氣動對夾球閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
