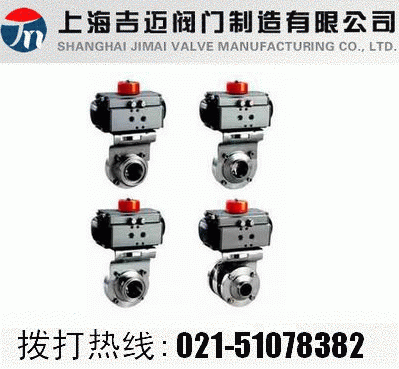

D661X氣動焊接蝶閥


  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-51078382
傳真:021-51079323
技術:021-51078382

產品說明   服務承諾   訂貨流程

上海吉邁閥門制造有限公司主要生產≦D661X氣動焊接蝶閥≧也是國內氣動閥門生產商之一。公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將竭誠為您提供滿意的服務!

本公司生產的D661X型氣動焊接蝶閥采用標準電子拋光,光滑表面確保清潔,無介質積存區域,不會產生潛在的污染。快速拆裝閥,使閥門打開和維修快捷容易,使過程停機時間縮短。廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。具有結構緊湊、裝拆方便等優點。

其主要特點為:
1
、設計新穎、合理、結構獨特,重量輕,啟閉迅速。
2
、操力矩小,操作方便,省力靈巧。
3
、可以任何位置安裝,維修方便。
4
、密封材料耐老化、耐腐蝕,使用壽命長等特點。

D661X氣動焊接蝶閥 采用標準

設計標準:GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

D661X氣動焊接蝶閥 執行機構及附件

采用新型系列GT型氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪傳動,安全可靠;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式。
1
、齒輪式雙活塞,輸出力矩大,體積小。
2
、氣缸選用鋁金材料,重量輕、外形美觀。
3
、可在頂部、底部安裝手動操作機構。
4
、齒條式連接可調節開啟角度、額定流量。
5
、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6
IS05211標準連接為產品的安裝更換提供了方便。
7
、兩端調的節螺釘可使標準產品在90°±4°的可調范圍。確保與閥門的同步精度。

根據不同控制和要求可選擇下列附件:
切斷型附件:單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件:電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件:空氣過濾減壓閥、氣源處理三聯件。
手動機構:HVSD手操機構

D661X氣動焊接蝶閥 主要技術參數

公稱通徑

DNmm

15150

公稱壓力

PNMPa

0.6

1.0

1.6

試驗壓力

強度試驗

0.9

1.5

2.4

密封試驗

0.66

1.1

1.76

氣密封試驗

0.6

0.6

0.6

適用介質

空氣、水、蒸氣、油品等。

驅動形式

手動、蝸桿蝸輪傳動、氣傳動、電傳動。

連接方式

快裝式、卡箍式、外螺紋、焊接式等

D661X氣動焊接蝶閥 主要零件材質

零件名稱

材料

閥體

304、316316L

蝶板

304、316316L

密封圈

硅橡膠、氟橡膠、聚四氟

閥桿

304316、316L

填料

硅橡膠、氟橡膠、聚四氟

D661X氣動焊接蝶閥 蝶閥密封材料選用和適用溫度

材料品種

聚四氟乙烯

硅橡膠

氟橡膠

天然橡膠

尼龍

英語簡稱

PTFE

SI

VITON

NR

PA

型號代號

FXC、JC

XDJD

XEJE

X1

N

耐較高溫度

232

250

204

85

93

耐較低溫度

-268

-70

-23

-20

-73

適用工作溫度

-30~+150

-70~+150

-23~+150

-20~+85

-30~+93

D661X氣動焊接蝶閥 外形尺寸

規格 ISO

A

B

D

L

H

Kg

20

50

78

19.05

130

82

1.2

25

50

78

25.4

130

82

1.2

32

50

78

31.8

130

82

1.05

38

50

86

38.1

130

86

1.2

51

52

102

50.8

140

96

1.7

63

56

115

63.5

150

103

2.1

76

56

128

76.1

150

110

2.4

89

60

139

88.9

170

116

2.7

102

64

154

101.6

170

122

3.05

108

64

159

108

170

126

3.15

133

80

138

133

190

138

5.2

159

90

215

159

190

153

9.2



訂貨說明

1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)



訂貨提供產品參數:D661X氣動焊接蝶閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
