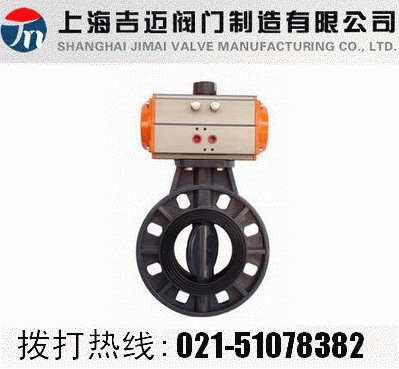

D671S型氣動塑料蝶閥


  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-51078382
傳真:021-51079323
技術:021-51078382

產品說明   服務承諾   訂貨流程
上海吉邁閥門制造有限公司主要生產≦D671S型氣動塑料蝶閥≧也是國內氣動閥門生產商之一。公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將竭誠為您提供滿意的服務!

公司生產的D671S氣動塑料蝶閥具有結構簡單、體積小、重量輕、材料耗用省,安裝尺寸小,開關迅速、90度往復回轉,驅動力矩小等特點,upvc氣動蝶閥用于截斷、接通、調節管路中的介質,具有良好的流體控制特性和關閉密封性能氣動塑料蝶閥處于完全開啟位置時,蝶板厚度是介質流經閥體時唯一的阻力,因此通過氣動塑料蝶閥所產生的壓力降很小,故具有較好的流量控制特性。upvc氣動蝶閥耐腐蝕性強,被應用于多個領域,如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業,品質得到廣大用戶的認可。

氣動塑料蝶閥產品特點

1)外型結構緊湊美觀。
2)本體重量輕容易安裝。

3)耐腐蝕性強,應用范圍廣。
4)材質衛生無毒。
5)耐磨損、容易拆卸,維護簡單易行。

氣動塑料蝶閥主要技術參數

公稱通徑

50

65

80

100

125

150

200

250

300

公稱壓力

PN1.01.6MPa

連接形式

對夾式

密封材質

FPM、EPDM、NBR

適用溫度

0+60

閥體材質

UPVC、CPVC、PP

閥芯材質

UPVC、CPVCPP、PTFE

適用介質

PVC兼容的食品工業化學溶劑

配用執行機構

GT、AT、AW系列單雙作用氣動執行器

控制方式

開關兩位控制、420mA模擬量信號控制

氣動塑料蝶閥執行器技術參數

執行器型號

GTAT、AW系列單雙作用氣動執行器

供氣壓力

0.40.7MPa

氣源接口

G1/4"、G1/8"、G3/8"G1/2"

環境溫度

-30+70

作用形式

單作用執行機構、雙作用執行機構

可配附件

定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

采用新型氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動,安全可靠;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出力大,有雙作用式和單作用式。
1
、齒輪式雙活塞,輸出力矩大,體積小。
2
、氣缸選用鋁金材料,重量輕、外形美觀。
3
、可在頂部、底部安裝手動操作機構。
4
、齒條式連接可調節開啟角度、額定流量。
5
、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6
、IS05211標準連接為產品的安裝更換提供了方便。
7
、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

氣動塑料蝶閥主要零件材料

零件名稱

材料名稱

閥體

UPVC、PPR、PVDF

蝶板

UPVC、PPR、PVDF

閥座

EPDM、FPM

閥桿

2Cr13、45#

"O"型圈

EPDM、FPM

氣動塑料蝶閥主要性能規范

公稱通徑

DNmm

50300

公稱壓力

PNMPa

0.6

1.0

1.6

試驗壓力

強度試驗

0.9

1.5

2.4

密封試驗

0.66

1.1

1.76

氣密封試驗

0.6

0.6

0.6

適用溫度

60

適用介質

空氣、水、氣體、油品等

氣動塑料蝶閥安裝連接尺寸

通徑(mm

英寸″

尺寸(mm

長度

D

D1-ANSI

D1-JIS

D1-DIN

H

N-d-ANSI

N-d-JSI

N-d-DIN

50

2

43

56.5

120.39

120

125

103

4-19

4-19

4-18

65

2 1/2

47.5

70

139.44

140

145

113

4-19

4-19

4-18

80

3

47.5

79

152.4

150

160

115

4-19

4-19

4-18

100

4

57.2

103

190.5

175

180

135

8-19

8-19

8-18

125

5

66

130

216

210

210

165

8-22

8-23

8-18

150

6

74

151

241.55

240

240

177

8-22

8-23

8-23

200

8

87.5

200

298.5

290

295

210

8-22

8-23

8-23

250

10

110

255

362

355

350

240

12-25

12-25

12-23

300

12

129

311

432

400

400

297

12-25

12-25

12-23



訂貨說明

1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)

訂貨提供產品參數:D671S型氣動塑料蝶閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
