上海吉邁閥門制造有限公司主要生產≦D641W氣動通風蝶閥≧也是國內氣動閥門生產商之一。公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將竭誠為您提供滿意的服務!

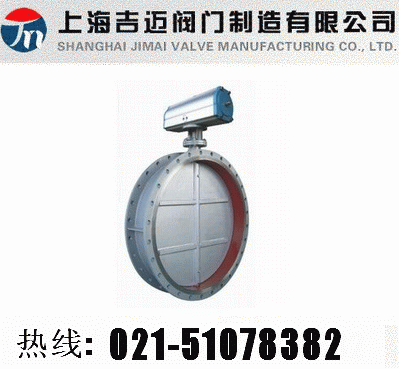

本公司生產的D641W型氣動通風蝶閥采用鋼板焊接制造,具有結構尺寸短,重量輕,安裝方便、流阻小、流通量大,避免高溫膨脹的影響,操作輕便。蝶板與閥體間的膨脹間隙大,能有效防止因熱漲冷縮造成的卡死現象。氣動通風蝶閥是一種非密閉型蝶閥,廣泛用于治金、師化、電力、建材、礦山等工業管線,對介質氣體氣控制或調節作用。
二、氣動通風蝶閥 主要參數
公稱壓力(MPa)
|
0.05MPa
|
介質溫度
|
-30℃~-350℃
|
強度試驗
|
0.1MPa
|
適用介質
|
冷熱風、煙氣
|
介質流速
|
25m/s
|
泄漏率
|
3%
|
三、氣動通風蝶閥 主要零件材料
零件名稱
|
閥體
|
閥板
|
閥軸
|
材料
|
碳鋼
|
碳鋼
|
碳鋼、不銹鋼
|
四、氣動通風蝶閥 主要外形尺寸
DN
|
D
|
D2
|
L
|
L1
|
L2
|
n-Фd
|
b
|
300
|
405
|
370
|
120
|
716
|
220
|
82
|
10
|
350
|
455
|
420
|
140
|
786
|
240
|
84
|
10
|
400
|
505
|
470
|
140
|
924
|
270
|
128
|
10
|
450
|
570
|
530
|
160
|
999
|
295
|
128
|
10
|
500
|
620
|
580
|
160
|
1079
|
325
|
128
|
10
|
600
|
720
|
680
|
180
|
1140
|
380
|
168
|
12
|
700
|
820
|
780
|
180
|
1240
|
430
|
168
|
12
|
800
|
920
|
880
|
200
|
1350
|
490
|
168
|
12
|
900
|
1040
|
990
|
200
|
1450
|
540
|
168
|
14
|
1000
|
1140
|
1090
|
220
|
1550
|
590
|
208
|
14
|
1100
|
1240
|
1190
|
220
|
1800
|
640
|
208
|
14
|
1200
|
1340
|
1290
|
240
|
1900
|
690
|
208
|
14
|
1300
|
1440
|
1390
|
240
|
2020
|
760
|
208
|
16
|
1400
|
1540
|
1490
|
260
|
2120
|
810
|
248
|
16
|
1500
|
1640
|
1590
|
260
|
2220
|
860
|
248
|
16
|
1600
|
1740
|
1690
|
280
|
2390
|
980
|
248
|
16
|
1700
|
1840
|
1790
|
280
|
2590
|
1030
|
28-22
|
16
|
1800
|
1940
|
1890
|
300
|
2709
|
1096
|
28-22
|
16
|
1900
|
2040
|
1990
|
300
|
2826
|
1146
|
32-22
|
16
|
2000
|
2150
|
2090
|
320
|
2926
|
1196
|
32-26
|
16
|
2200
|
2360
|
2300
|
340
|
3126
|
1296
|
36-26
|
16
|
2400
|
2560
|
2500
|
360
|
3326
|
1396
|
36-26
|
18
|
2600
|
2760
|
2700
|
380
|
3526
|
1496
|
40-26
|
18
|
2800
|
2960
|
2900
|
400
|
3726
|
1596
|
40-26
|
18
|
3000
|
3190
|
3110
|
400
|
4098
|
1698
|
44-30
|
18
|
3200
|
3390
|
3310
|
440
|
4338
|
1798
|
44-30
|
20
|
3400
|
3590
|
3510
|
440
|
4578
|
1898
|
48-30
|
20
|
3600
|
3790
|
3710
|
480
|
4780
|
1998
|
48-30
|
20
|
3800
|
4000
|
3910
|
480
|
5000
|
2098
|
52-30
|
22
|
4000
|
4210
|
4120
|
520
|
5200
|
2210
|
52-30
|
22
|
訂貨說明
(1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
(2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)
訂貨提供產品參數:D641W氣動通風蝶閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
