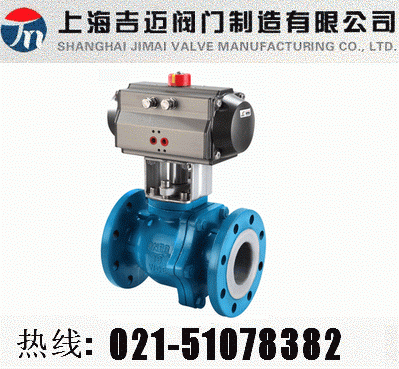

Q641F46氣動四氟球閥


  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-51078382
傳真:021-51079323
技術:021-51078382

產品說明   服務承諾   訂貨流程

上海吉邁閥門制造有限公司主要生產≦Q641F46氣動四氟球閥≧也是國內氣動閥門生產商之一。公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將竭誠為您提供滿意的服務!

本公司生產的Q641F46氣動襯氟球閥是為各種強腐蝕性介質管路的自動啟閉控制而設計的,廣泛適用于石油、化工、染化、制酸制堿等行業,是目前防腐閥門設備較理想的選擇之一。氣動襯氟球閥是采用氟塑料襯里,殼體采用熔模精密鑄造,強度高、外觀光潔,與液體接觸部分全部為氟塑料,因此氣動襯氟球閥可在-50℃~180℃范圍內長期使用于任意濃度的腐蝕性管路、管線工作。

氣動襯氟球閥主要技術參數及性能

公稱通徑DNmm

15300

執行器型號

GTAT、AW系列單雙作用氣動執行器

公稱壓力(MPa

PN1.01.6 MPa

供氣壓力

0.40.7MPa

閥體形式

兩段式閥體(浮動球體、固定球體)

氣源接口

G1/4"、G1/8"、G3/8"、G1/2"

連接形式

法蘭式

環境溫度

-30+70

閥芯形式

"O"型球形閥芯

作用形式

單作用執行機構、雙作用執行機構

密封填料

聚四氟乙烯(PTFE

可配附件

定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

流量特性

近似快開型

采用新型氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動,安全可靠;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出力大,有雙作用式和單作用式。
1
、齒輪式雙活塞,輸出力矩大,體積小。
2
、氣缸選用鋁金材料,重量輕、外形美觀。
3
、可在頂部、底部安裝手動操作機構。
4
、齒條式連接可調節開啟角度、額定流量。
5
、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6
、IS05211標準連接為產品的安裝更換提供了方便。
7
、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

動作范圍

090°

泄露量Q

軟密封:零泄漏

適用溫度

PTFE180

基本誤差

帶定位器:小于全行程的±2%

死區

帶定位器:小于全行程的2%

可調范圍

2501

配置執行機構

GT、AT、STAW系列單雙作用氣動執行器

控制方式

開關兩位控制、4-20mA模擬量控制

氣動襯氟球閥主要設計標準

設計與制造

GB12237-89API608、API 6D、JPI 7S-48、BS5351、DIN3357

法蘭尺寸

JB/T7490、GB91129131、HGJ4476、SH3406、ANSI B16.5、JIS B22122214、DIN2543

結構長度

GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202

檢驗與試驗

JB/T 9092、API 598、GB/T13927

氣動襯氟球閥主要零件材料

零件名稱

材料

閥體、閥蓋

WCB+F46

304CF8+F46

316CF8M+F46

316LCF3M+F46

球體

2Cr13+氮化處理+46

304+46

316+46

316L+46

閥桿

2Cr13+46

304+46

316+46

316L+46

閥座密封圈

PTFE、碳素纖維+PTFE

密封填料

V型聚四氟乙烯填料



氣動襯氟球閥主要外形連接尺寸

公稱通徑DNmm

主要尺寸

法蘭尺寸

PN1.6MPa

PN2.5MPa

L

H

L1

D

D1

D2

n-φd

D

D1

D2

n-φd

15

130

185

140

95

65

46

4-14

95

65

46

4-14

20

140

191

140

105

75

45

4-14

105

75

56

4-14

25

150

193

140

115

85

65

4-14

115

85

65

4-14

32

165

212

164

140

100

76

4-18

140

100

76

4-18

40

180

217

164

150

110

84

4-18

150

110

84

4-18

50

200

260

190

165

125

99

4-18

165

125

99

4-18

65

220

293

210

185

145

118

4-18

185

145

118

8-18

80

250

323

247

200

160

132

8-18

200

160

132

8-18

100

280

382

276

220

180

156

8-18

235

190

156

8-22

125

320

468

348

250

210

184

8-18

270

220

184

8-26

150

360

510

378

285

240

211

8-22

300

250

211

8-26

200

400

655

524

340

295

266

12-22

360

310

274

12-26

250

630

/

/

405

355

319

12-26

425

370

330

12-30

300

750

/

/

460

410

370

12-26

485

430

389

16-30


訂貨說明

1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)


訂貨提供產品參數:Q641F46氣動四氟球閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
