上海吉邁閥門制造有限公司主要生產≦ZSRV氣動V型調節球閥≧也是國內氣動閥門生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！
概述

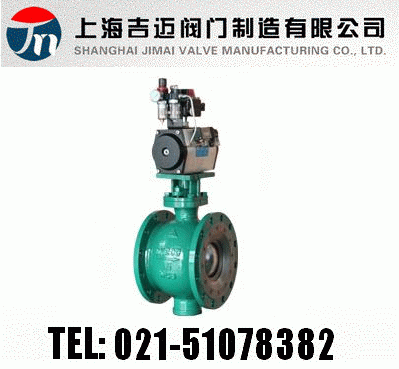

ZSRV氣動V型調節球閥，閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將纖維切斷，防止卡死。實現對壓力、流量、溫度、液位等參數的調節。具有流通能力，調節精度高，可調比大，密封性好，重量輕等特點。適用于除小口徑，角型、三通連接外的大部分場合，是替代進口產品的較佳產品，特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業、制糖、石油、化工、冶金等行業的工業過程自動控制系統中。
標準規格
閥體型式：直通鑄造球閥
閥芯型式：V型開口部分球體
公稱通徑：DN50 ~300 NPS 2〞~12〞
公稱壓力：PN16 ~40 CLASS 150LB ~300LB
連接方式：法蘭 FF、RF、RTJ、等.
對夾式
閥蓋形式：一體式
填 料：V型聚四氟乙烯、柔性石墨填料等
密 封 墊：金屬夾石墨密封
執行機構：
電動：DTR系列 、 3810L系列
表面涂漆：綠色 丙稀酸聚胺酯磁漆
型號編制
|
Z
|
執行機構
|
R
|
結構形式
|
-公稱壓力
|
閥體材質
|
公稱通徑
|
|
Z系列調節閥
|
S:氣動活塞執行機構
J:氣動薄膜執行機構
|
R
角行程
|
V:標準型V型調節球閥
VF:軟密封V型調節球閥
|
PN16=16
CL150LB=150 LB
|
C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材質
|
DN50= DN50
NPS2〞=NPS2〞
|
性能
|
流量特性
|
近似等百分比
|
|
可調范圍
|
全腔型 100:1 縮腔型 40：1
|
|
額定CV值
|
全腔型CV 14~1750 縮腔型CV 6-700
|
|
行程
|
全開 60°
|
|
允許泄漏量
|
硬密封:IV級（0.01% 閥額定容量） 軟密封:VI級（氣泡級）
|
|
基本誤差%
|
氣動 ±2
|
電動±2.0
|
|
回差%
|
氣動 ≤1.5
|
電動≤1.0
|
|
死區%
|
氣動 ≤0.6
|
電動≤1.0
|
注：性能指標中各項參數為帶定位器純聚四氟乙烯填料的調節閥。
選用參數表
|
公稱通徑DN（mm）
|
25
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數Cv
|
硬密封
|
32
|
78
|
90
|
160
|
250
|
360
|
610
|
1120
|
1850
|
2950
|
3700
|
|
軟密封
|
32
|
78
|
90
|
150
|
240
|
345
|
580
|
1080
|
1800
|
2800
|
3550
|
|
雙作用氣動執行機構
|
氣源壓力 400KPa
|
|
型號
|
扭矩（N.M）
|
PTFE填料，金屬密封允許壓差 單位MPa
|
|
ATD75
|
46.5
|
1.72
|
0.83
|
0.53
|
0.30
|
0.16
|
|
|
|
|
|
|
|
ATD88
|
73.2
|
|
1.33
|
1.33
|
0.49
|
0.28
|
|
|
|
|
|
|
|
ATD100
|
106
|
|
|
|
|
0.48
|
0.16
|
|
|
|
|
|
|
ATD125
|
221
|
|
|
|
|
0.82
|
0.45
|
0.25
|
0.19
|
|
|
|
|
ATD160
|
453
|
|
|
|
|
|
0.81
|
0.52
|
0.40
|
0.13
|
|
|
|
ATD200
|
850
|
|
|
|
|
|
|
0.9
|
0.69
|
0.60
|
0.42
|
0.31
|
|
單作用氣動執行機構
|
氣源壓力 400KPa
|
|
型號
|
扭矩（N.M）
|
PTFE填料，金屬密封允許壓差 單位MPa
|
|
ATS88
|
44
|
0.60
|
0.24
|
0.16
|
0.08
|
|
|
|
|
|
|
|
|
ATS100
|
60.7
|
1.10
|
0.49
|
0.31
|
0.17
|
0.08
|
|
|
|
|
|
|
|
ATS125
|
126
|
|
1.21
|
0.79
|
0.44
|
0.25
|
0.06
|
|
|
|
|
|
|
ATS160
|
269
|
|
|
|
|
0.56
|
0.20
|
0.10
|
0.08
|
|
|
|
|
ATS200
|
467
|
|
|
|
|
0.81
|
0.56
|
0.31
|
0.24
|
|
|
|
|
ATS240
|
880
|
|
|
|
|
|
|
0.9
|
0.69
|
0.46
|
0.24
|
0.17
|
訂貨提供產品參數：ZSRV氣動V型調節球閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
專業制造、專業服務，吉邁為你創造更多價值
不斷提升服務質量，精益求精，“真誠的服務”是吉邁永恒的主題。吉邁嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此我廠做出如下承諾：
產品標準
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。
售前服務
產品介紹，技術交流，非標產品設計，疑難解答
售中服務
- 守信合同，保證及時供貨，隨時保持與客戶聯系
- 對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
售后服務
- 吉邁產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。
- 產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
- 對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。
- 對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，一邊提高吉邁的服務質量
