上海吉邁閥門制造有限公司主要生產≦Q614F,615F氣動三通內螺紋球閥≧也是國內氣動閥門生產商之一。公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將竭誠為您提供滿意的服務!

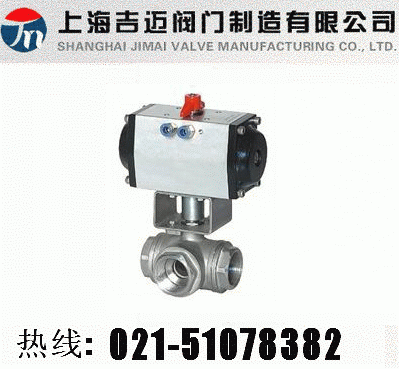

本公司生產的Q614F,615F型氣動三通內螺紋球閥適用于食品、飲料、醫藥、化工等純凈管路及工業環保、水處理、高層建筑、給排水等管路。氣動三通內螺紋球閥分為“L型氣動內螺紋球閥”與“T型氣動螺紋球閥”,L型適用于介質的流向切換,能使相互垂直的兩個通道聯通,T型適用于介質的分流,合流或流向切換。雙層閥桿填料符合德國泄露測試要求,在系統泄壓后無需拆下整個閥體就能進行檢查和維修。氣動三通內螺紋球閥任一通口均可用作入口而無泄漏,并可根據工況需要制成L型或T型通道,本氣動內螺紋球閥安裝方便。
氣動三通內螺紋球閥產品特點
(1)氣動三通內螺紋球閥有兩座和四座密封結構,閥芯孔道有L型和T型兩種結構形式,采用控制閥芯旋轉角度,改變閥芯孔道與管道口的連接狀態, 可實現對三條支管不同的組合控制。氣動三通內螺紋球閥流通能力大,可控制氣體、液體、蒸汽,更適用于控制高粘度,纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。
(2)兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好,它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
(3)四閥座密封三通球閥具有造型美觀、結構緊湊合理,它不僅可實現介質流向的切換,也可使三個通道相互連通,同時可關閉任意一個通道,使另外兩個通道連通,靈活控制管路是介質的合流或分流。
(4)T型閥芯孔道可使三條正交的管道互相連通或切換,起分流或合流作用;L型孔道連接相互正交的兩管道。使另一條孔道切斷,起改變介質流向作用。
氣動三通內螺紋球閥主要技術參數及性能
公稱通徑DN(mm)
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
公稱壓力(MPa)
|
PN1.6、2.5、4.0、6.4 MPa
|
閥體形式
|
三段式分體式閥體
|
連接形式
|
螺紋式、焊接式
|
閥芯形式
|
"O"型球形閥芯
|
動作范圍
|
0~90°
|
泄露量Q
|
按GB/T4213-92,小于額定KV0.01% (軟密封:零泄漏)
|
基本誤差
|
帶定位器:小于全行程的±2%
|
死區
|
帶定位器:小于全行程的±2%
|
可調范圍
|
250:1
|
配置執行機構
|
GT、AT、ST、SR系列單雙作用氣動執行器
|
控制方式
|
開關兩位控制、4~20mA模擬量信號控制
|
氣動三通內螺紋球閥主要零件材料
執行器型號
|
GT、AT、ST、SR系列單雙作用氣動執行器
|
|
供氣壓力
|
0.4~0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-30~+70℃
|
|
作用形式
|
單作用執行機構、雙作用執行機構
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
|
采用新型氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動,安全可靠;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出力大,有雙作用式和單作用式。
1、齒輪式雙活塞,輸出力矩大,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與內螺紋氣動球閥的同步精度。
|
|
|
氣動三通內螺紋球閥主要零件材料
零件名稱
|
材料名稱
|
閥體
|
WCB
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
球體
|
2Cr13+氮化處理
|
304
|
316
|
316L
|
閥桿
|
2Cr13
|
304
|
316
|
316L
|
密封圈
|
增強聚四氟乙烯(PPL)、對位聚苯、不銹鋼密封圈
|
適用介質
|
水、氣體、蒸汽、油品等
|
硝酸等腐蝕性介質
|
醋酸等腐蝕介質
|
尿素等腐蝕性介質
|
氣動三通內螺紋球閥安裝連接尺寸
通徑DN
|
英寸"
|
連接尺寸
|
mm
|
inch (G)
|
L
|
L1
|
H
|
A
|
10
|
3/8
|
60
|
30
|
57
|
110
|
15
|
1/2
|
72
|
36
|
68
|
110
|
20
|
3/4
|
85
|
42
|
70
|
110
|
25
|
1
|
91
|
46
|
80
|
140
|
32
|
11/4
|
110
|
55
|
85
|
140
|
40
|
11/2
|
122
|
61
|
100
|
180
|
50
|
2
|
145
|
72
|
110
|
180
|
訂貨說明
(1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
(2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)
訂貨提供產品參數:Q614F,615F氣動三通內螺紋球閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
