上海吉邁閥門制造有限公司主要生產≦ZMAP 型單座氣動薄膜調節閥、ZMAN 型雙座氣動薄膜調節閥≧也是國內調節閥生產商之一。公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將竭誠為您提供滿意的服務!

產品說明

ZMAP 型單座氣動薄膜調節閥、ZMAN 型雙座氣動薄膜調節閥:由氣動薄膜執行機構和調節閥兩大部分組成,它與氣動調節器,減壓閥及其他儀表配合使用,達到控制管道內的溫度、壓力、液位、流量等工藝參數。單座調節閥具有易密封,泄漏量小的優點,但平衡力較大,故工作壓差不宜過高。雙座調節閥具有流量系數大,不平衡力較小的特點,因而使用廣泛。

產品特點:①單座氣動薄膜調節閥具有易密封,泄漏量少的特點,但不平衡力較大,故工作壓差不宜過高。②雙座氣動薄膜調節閥具有額定流量系數大,不平衡力小等優點,因而被廣泛使用。

產品性能參數

ZMAP 型單座氣動薄膜調節閥、ZMAN 型雙座氣動薄膜調節閥主要性能參數
DN/mm PN 環境溫度/℃ 固有流量特性 氣源較大壓力/MPa
25~300 16, 40, 63 -30~60 直線、等百分比 0.25
DN/mm 流通能力 C 行程/mm 配用執行
器型號
灰鑄鐵閥 鑄鋼和鑄不銹鋼閥
單座 雙座 PN 工作壓力
/MPa
介質溫度
/℃
PN 工作壓力
/MPa
介質溫度
/℃
25 8 10 16 ZMA-2 16 16 ≤200 40
63
40
63
≤250
(普通上閥蓋)
≤450
(帶散熱片上閥蓋)
32 12 16
40 20 25 25 ZMA-3
50 32 40
65 50 63 40 ZMA-4
80 80 100
100 120 160
125 200 250 60 ZMA-5
150 280 400
200 450 630
250   1000 100 ZMA-6
300   1600

返回頁首

產品零部件材料

ZMAP 型單座氣動薄膜調節閥、ZMAN 型雙座氣動薄膜調節閥零部件材料
PN 閥體、上閥蓋、下閥蓋 閥芯、閥桿、閥座 墊片 填料
16 HT200 1Cr18Ni9 石棉橡膠板 聚四氟乙烯
40 ZG25 1Cr18Ni9 石棉橡膠板 聚四氟乙烯
63 1Cr18Ni9 1Cr18Ni9 石棉橡膠板 聚四氟乙烯

返回頁首

產品外形及結構尺寸

ZMAP 型 PN16 單座氣動薄膜調節閥、ZMAN 型 PN16 雙座氣動薄膜調節閥主要外形及結構尺寸
DN D D1 D2 f b z×Φd t L
25 115 85 65 2 16 4×Φ14 4 185
32 135 100 78 2 18 4×Φ18 5 200
40 145 110 85 3 18 4×Φ18 5 220
50 160 125 100 3 20 4×Φ18 5 250
65 180 145 120 3 20 4×Φ18 5 275
80 195 160 135 3 22 8×Φ18 5 305
100 215 180 155 3 24 8×Φ18 5 350
125 245 210 185 3 26 8×Φ18 5 410
150 280 240 210 3 28 8×Φ23 5 450
200 335 295 265 3 30 12×Φ23 5 550
250 405 355 320 3 32 12×Φ25 5 640
300 460 410 375 4 34 12×Φ25 5 720

返回頁首

ZMAP 型 PN40 單座氣動薄膜調節閥、ZMAN 型 PN40 雙座氣動薄膜調節閥主要外形及結構尺寸
DN L D D1 D2 f D3 f1 b z×Φd H2 H1 H1ˊ
25 190 115 85 65 2 58 4 16 4×Φ14 117 570 676
32 210 135 100 78 2 66 4 18 4×Φ18 120 573 679
40 230 145 110 85 3 76 4 18 4×Φ18 139 645 751
50 255 160 125 100 3 88 4 20 4×Φ18 144 650 756
65 285 180 145 120 3 110 4 22 8×Φ18 188 821 976
80 310 195 160 135 3 121 4 22 8×Φ18 208 831 986
100 355 230 190 160 3 150 4.5 24 8×Φ23 220 843 998
125 425 270 220 188 3 176 4.5 28 8×Φ25 268 1045 1228
150 460 300 250 218 3 204 4.5 30 8×Φ25 278 1055 1238
200 560 375 320 282 3 260 4.5 38 12×Φ30 320 1097 1280
250 655 445 385 345 3 313 4.5 42 12×Φ34 435 1526 1703
300 735 510 450 408 4 364 4.5 46 16×Φ34 465 1544 1721

返回頁首

ZMAP 型 PN63 單座氣動薄膜調節閥、ZMAN 型 PN63 雙座氣動薄膜調節閥主要外形及結構尺寸
DN L D D1 D2 f D3 f1 b z×Φd H2 H1 H1ˊ
25 205 135 100 78 2 58 4 22 4×Φ18 117 570 676
32 220 150 110 82 2 66 4 24 4×Φ23 120 573 679
40 240 165 125 95 2 76 4 24 4×Φ23 139 645 751
50 265 175 135 105 3 88 4 26 4×Φ23 144 650 756
65 295 200 160 130 3 110 4 28 8×Φ23 188 821 976
80 325 210 170 140 3 121 4 30 8×Φ23 208 831 986
100 370 250 200 168 3 150 4.5 32 8×Φ23 220 843 998
125 440 295 240 202 3 176 4.5 36 8×Φ25 268 1045 1228
150 475 340 280 240 3 204 4.5 38 8×Φ34 278 1055 1238
200 570 405 345 300 3 260 4.5 44 12×Φ34 320 1097 1280
250 670 470 400 325 3 313 4.5 48 12×Φ41 435 1526 1703
300 750 530 460 412 4 364 4.5 54 16×Φ41 465 1544 1721

返回頁首

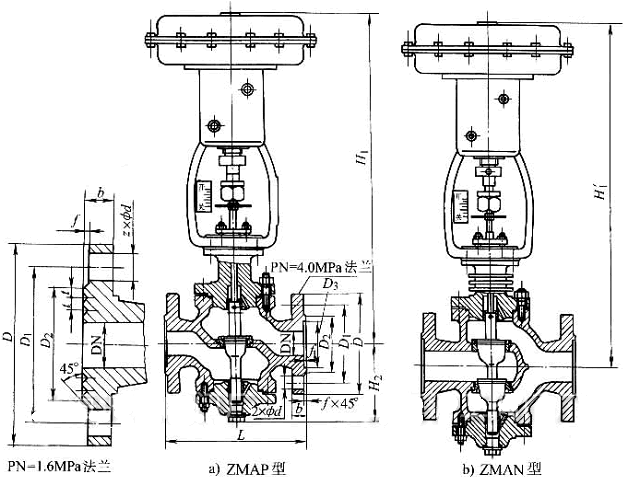

產品外形及結構尺寸示意圖

返回頁首

聲明:本文中所有文字、數據、圖片均只適用于參考,ZMAP 型單座氣動薄膜調節閥、ZMAN 型雙座氣動薄膜調節閥性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-51078382。



訂貨提供產品參數:ZMAP 型單座氣動薄膜調節閥、ZMAN 型雙座氣動薄膜調節閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
