上海吉邁閥門制造有限公司主要生產≦ZMAPF氣動薄膜襯氟調節閥≧也是國內調節閥生產商之一。公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將竭誠為您提供滿意的服務!

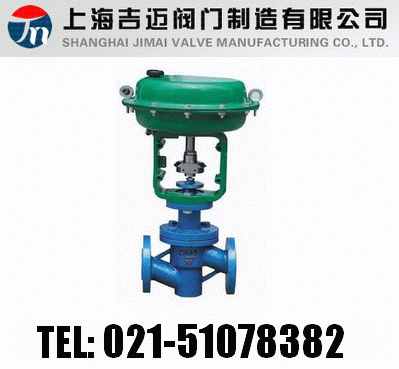

ZMAPF氣動薄膜襯氟調節閥

【ZMAPF氣動薄膜襯氟調節閥-產品說明】

ZMAPF氣動薄膜襯四氟調節閥是一種防腐蝕直通單座調節閥,與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝,襯有能耐腐蝕、耐老化的聚全氟乙丙烯(F46),又采用聚四氟乙烯波紋管密封。廣泛適用于酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。

【ZMAPF氣動薄膜襯氟調節閥-產品特點】

1、耐腐蝕。幾乎能耐所有的介質(包括濃硝酸和王水)的腐蝕。
2、密封性能好。采用波紋管和填料雙重密封,確保無滲漏。
3、泄漏量小。由于閥芯、閥座采用軟密封,確保無滲漏。
4、配用HA執行機構,輸出力大、結構緊湊。
產品符合GB/T4213-92。

【ZMAPF氣動薄膜襯氟調節閥-主要性能參數】

閥體
型式:直通單座球型閥
公稱通徑:3/4"、20、25、32、40、50、65、80、100、150mm
公稱壓力:PN1.6MPa
法蘭標準:JB/T79•1~79•2-94等
材料:ZG230-450襯F46
工作溫度:-40~180℃
壓蓋型式:螺栓壓緊式
填料:V型聚四氟乙烯填料

閥內組件
閥芯型式:單座柱塞型閥芯
流量特性:線性特性和等百分比特性
閥座、閥芯材料:2Cr13襯F46
波紋管材料:聚四氟乙烯

執行機構
型式:ZHA(B)多彈簧薄膜執行機構
膜片材料:乙丙橡膠夾尼龍布、丁腈橡膠惡夾尼龍布
彈簧范圍:20~100、80~240kPa
供氣壓力:140~400kPa
氣源接口:Rc1/4”
環境溫度:-30~+70℃

閥作用型式:用正作用或反作用執行機構實現閥的氣-關式或氣-開式

附件:定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等

執行機構配置

型號

ZHA-22
ZHB-22

ZHA-23
ZHB-23

ZHB-34
ZHB-34

ZHA-45
ZHB-45

有效面積cm2

350

350

560

900

行程mm

16

25

40

60

彈簧范圍KPa

20~100(標準):40~200;
80~240; 20~60; 60~100

【ZMAPF氣動薄膜襯氟調節閥-允許壓差】

供氣壓力

彈簧范圍

允許壓差

公稱通徑

G3/4"

20

25

32

40

50

65

80

100



1.4

0.2~1.0

16

16

8

5

5

3

2.5

2

1.2



4.0

0.8~2.4

16

16

16

12

11

7

6.5

4.5

2.8



性能
泄漏量:小于閥額定容量的0.01%
回差:帶定位器:小于全行程的1%
基本誤差:帶定位器:小于全行程的±1%
注:采用標準的V型聚四氟乙烯填料
可調范圍 30:1

Kv值和行程

公稱通徑

G3/4"

20

25

32

40

50

65

80

100

150

閥座直徑

3

4

5

6

7

8

10

12

15

20

26

32

40

50

65

80

100

150

Kv值

0.08

0.12

0.20

0.32

0.50

0.80

1.2

2.0

3.2

5.0

8

12

20

32

50

70

100

240

額定行程

10

16

25

40

60

流量特性曲線

1、等百分比特性
2、線性特性

【ZMAPF氣動薄膜襯氟調節閥-主要外形尺寸】

公稱通徑

G3/4"

20

25

32

40

50

65

80

100

150

L

116

180

185

200

220

250

275

300

350

480

A

267

267

267

267

267

267

350

350

350

470

H

401

445

485

495

523

532

697

699

699

817

H1

50

65

70

80

71

88

102

140

170

190



訂貨提供產品參數:ZMAPF氣動薄膜襯氟調節閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
