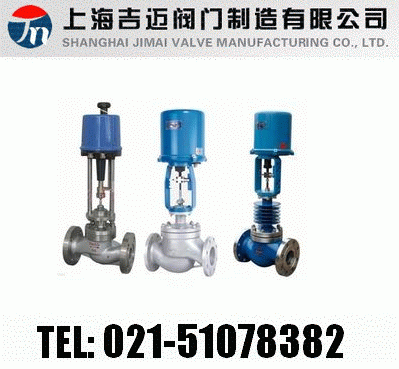

ZDLM電子式電動套筒調節閥
【ZDLM電子式電動套筒調節閥-產品說明】
ZDLM電子式電動套筒調節閥,由PS系列或3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構,內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。
【ZDLM電子式電動套筒調節閥-產品特點】
ZDLM電子式電動套筒調節閥具有穩定性好,不易產生震動,噪音低,對溫度敏感等特點,單密封型適用于泄漏要求較嚴,壓差不大的干凈介質場合。雙密封型適用于泄漏要求不嚴,壓差較大的干凈介質場合。小孔節流型,可作低噪音閥使用。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。
【ZDLM電子式電動套筒調節閥-主要技術參數】
公稱通徑mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
閥座通徑mm
|
26
|
32
|
40
|
50
|
66
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
額定流量系數kv
|
直線型
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1100
|
1760
|
等百分比
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
公稱壓力(MPa)
|
0.6,1.6, 2.5, 4.0, 6.4
|
行程
|
16
|
25
|
40
|
60
|
100
|
流量特性
|
直線,等百分比,快開
|
工作溫度℃
|
-40~230℃(常溫型),散熱片式230~450℃(中溫型),特殊訂貨-100~600℃
|
法蘭尺寸
|
符合JB78-59、JB79-59,JB/79.1-94、JB、ANSI、JIS、DIN 等標準訂貨生產
|
閥體材質
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
閥芯材質
|
1Cr18Ni9,SS304,0Cr18Ni12Mo2Ti,SS316,ZG1Cr18Ni9Ti
|
閥體型式
|
直通套筒鑄造球型閥
|
上閥蓋型式
|
普通式(常溫),熱片式(中溫),長頸式(低溫)
|
配用電動執行
機構型號
|
PSL
|
PSL-202
|
PSL-204
|
PSL-208
|
PSL-312
|
PSL325
|
361L
|
361LSA-20
|
361LSB-30
|
361LSB-50
|
361LSC-65
|
361LSC-99
|
防爆型
|
361LXA-20
|
361LXB-30
|
361LXB-50
|
|
注:1.可為用戶提供ANSI、JPI、JPI等國處法蘭標準的產品,其法蘭距按用戶需要確定。
2. 工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決。
【ZDLM電子式電動套筒調節閥-執行機構】
型號
|
額定輸出力N
|
速度mm/s
|
技術參數
|
PSL
|
361L
|
PSL
|
361L
|
PSL
|
361L
|
PSL
|
361L
|
201
|
361LSA-08
361LXA-08
|
1000
|
800
800
|
0.25
|
4.2
4.2
|
電源:AC220V 50Hz
輸入信號:DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號:DC4~20mA
防護等級:IP67
帶手輪
|
電源:AC220V 50Hz
輸入信號:DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號:DC4~20mA
防護等級:相當IP55
隔爆標志:ExdⅡBT4
帶手柄
|
202
|
361LSA-20
361LXA-20
|
2000
|
2000
2000
|
0.50
|
2.1
2.1
|
204
|
361LSB-30
361LXB-30
|
4500
|
3000
3000
|
0.50
|
3.5
3.5
|
208
|
361LSB-50
361LXB-50
|
8000
|
5000
5000
|
1.00
|
1.7
1.7
|
312
|
361LSC-65
|
12000
|
6500
|
0.60
|
2.8
|
325
|
361LSC-99
|
25000
|
10000
|
1.0
|
2.0
|
【ZDLM電子式電動套筒調節閥-性能指標】
項目
|
指標值
|
基本誤差%
|
配361L 2.0; 配PSL 0.1
|
回差%
|
2.5
|
死區%
|
1.0
|
始終點偏差%
|
電開
|
始點
|
±2.5
|
終點
|
±2.5
|
電關
|
始點
|
±2.5
|
終點
|
±2.5
|
可調范圍
|
30:1
|
額定行程偏差%
|
2.5
|
允許泄量L/H
|
單密封符合JB/T7387-94 IV級 小于閥的額定容量×10-4
雙密封符合JB/T7387-94 Ⅲ級 小于閥的額定容量×10-3
|
【ZDLM電子式電動套筒調節閥-允許壓差】
公稱通徑
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
閥座直徑
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
執行機構
|
允許壓差△P(MPa)
|
配PSL
|
PSL202
|
6.4
3.14
|
6.4
1.92
|
6.4
1.23
|
5.1
0.78
|
|
|
|
|
|
|
|
|
PSL204
|
|
4.31
|
2.76
|
1.76
|
6.4
1.04
|
6.4
0.69
|
5.62
0.44
|
|
|
|
|
|
PSL208
|
|
|
|
|
1.86
|
1.23
|
0.78
|
6.4
0.50
|
5.31
0.35
|
3.97
0.20
|
|
|
PSL320
|
|
|
|
|
|
|
|
1.26
|
0.87
|
0.49
|
6.4
0.32
|
4.14
0.22
|
配361L
|
361LSA-20
|
6.4
3.14
|
6.4
1.92
|
6.4
1.23
|
6.4
0.78
|
|
|
|
|
|
|
|
|
361LSB-50
|
|
|
|
|
6.4
1.16
|
6.4
0.76
|
6.25
0.49
|
|
|
|
|
|
361LSC-65
|
|
|
|
|
|
|
|
6.4
0.64
|
4.32
0.41
|
3.23
0.28
|
|
|
361LSC-99
|
|
|
|
|
|
|
|
0.63
|
0.44
|
0.25
|
3.31
0.16
|
0.27
0.11
|
注:1.同一格內上排為雙密封型允許壓差,下排為單密封型允許壓差。
2.實際配置需根據具體工藝參數確定。如果允許壓差一清楚或較大工作壓差超出列表范圍,請與我們聯系,采取適當方法可解決。
【ZDLM電子式電動套筒調節閥-主要外形尺寸】
公通徑
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
L(mm)
|
PN1.6MPa
|
184
|
222
|
254
|
276
|
298
|
352
|
451
|
600
|
720
|
820
|
PN4.0MPa
|
197
|
235
|
267
|
292
|
317
|
368
|
473
|
600
|
760
|
850
|
PN6.4MPa
|
210
|
251
|
286
|
311
|
337
|
394
|
508
|
650
|
800
|
870
|
H1(mm)
|
72
|
87
|
92
|
105
|
110
|
127
|
174
|
209
|
300
|
350
|
配PSL
|
H(mm)
|
普通型
|
750
|
765
|
767
|
845
|
857
|
875
|
1025
|
1045
|
1252
|
1545
|
散熱片型
|
900
|
930
|
937
|
1025
|
1042
|
1085
|
1285
|
1305
|
1805
|
1825
|
D(mm)
|
176
|
225
|
重量(KG)
|
23.5
|
33.5
|
40.5
|
69
|
84
|
112
|
189
|
262
|
415
|
635
|
配361L
|
H(mm)
|
普通型
|
513
|
650
|
652
|
770
|
782
|
800
|
1080
|
1125
|
1345
|
1365
|
散熱片型
|
663
|
815
|
822
|
950
|
967
|
1010
|
1340
|
1385
|
1625
|
1645
|
D(mm)
|
225
|
310
|
重量(KG)
|
31
|
49
|
56
|
84
|
99
|
127
|
242
|
315
|
463
|
683
|
訂貨提供產品參數:ZDLM電子式電動套筒調節閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
專業制造、專業服務,吉邁為你創造更多價值
不斷提升服務質量,精益求精,“真誠的服務”是吉邁永恒的主題。吉邁嚴格按照 ISO9001-2000 質量體系認證要求,質量嚴格把關,責任到人,確保生產、銷售、服務的健康運行。加強與用戶溝通,竭誠為廣大客戶提供優質產品,至善至美服務,特此我廠做出如下承諾:
產品標準
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求,寬度超過國家標準。
售前服務
產品介紹,技術交流,非標產品設計,疑難解答
售中服務
- 守信合同,保證及時供貨,隨時保持與客戶聯系
- 對特殊或復雜的產品,我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
售后服務
- 吉邁產品質保期為自出廠起 12 個月,實行“三包”服務(包退、包換、包修)。
- 產品在使用中我廠定期組織技術、檢查人員進行訪問,征詢用戶對產品質量、使用狀況、改進意見等方面的反饋,以便進一步提高產品質量。
- 對用戶投訴產品質量問題,快速做出反映,售后服務人員在 24-36 小時(省外 48 小時)趕赴現場。
- 對售后服務,要求用戶填寫服務后的質量反饋表,并做出鑒定意見,一邊提高吉邁的服務質量
