ZZY自力式調節閥


  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-51078382
傳真:021-51079323
技術:021-51078382

產品說明   服務承諾   訂貨流程

上海吉邁閥門制造有限公司主要生產≦ZZY自力式調節閥≧也是國內調節閥生產商之一。公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將竭誠為您提供滿意的服務!

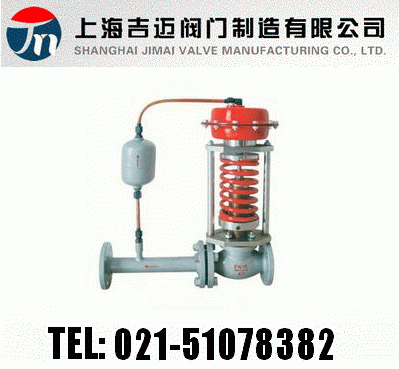

ZZY自力式調節閥

概述

ZZY型自力式壓力調節閥無需外加能源,利用被調介質自身能量為動力源,引入執行機構控制閥芯位置,改變兩端的壓差和流量,使閥前(或閥后)壓力穩定。具有動作靈敏,密封性好,壓力設定點波動小等優點,廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。本系列產品作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型)。壓力分段調節從15~250KPa?砂葱枰M合滿足用戶工況要求。

標準規格

閥體型式:直通鑄造球型閥體
閥芯型式:快開型閥芯
公稱通徑:DN20 ~300  NPS3/4〞~12〞
公稱壓力:PN16 ~64   CLASS 150LB  ~300LB
連接方式:法蘭  FF、RF、RTJ、等.
閥蓋形式:螺栓壓緊式
填    料:V型聚四氟乙烯
密 封 墊:金屬夾石墨密封
執行機構:薄膜自力式、活塞式自力式、
表面涂漆:綠色 丙稀酸聚胺酯磁漆

型號編制

ZZY 結構形式  -公稱壓力  閥體材質  -作用方式  -冷凝器  -壓力調節范圍(KPa) -公稱通徑
Z系列自力式調節閥  P:單座自力式調節閥
M:套筒自力立式調節閥
PN16=16
CL150LB=150 LB
C=WCB
  LC=LCB
  P=CF8
  PL=CF3
  R=CF8M
  RL=CF3M
D=特殊材質
B:閥后壓力控制
K:閥前壓力控制
無:不帶
C:帶冷凝器
15~50 40~80
  60~140
 120~220
160~220
200~260 240~300
 280~350
 330~400      380~450
 480~560
 540~620 600~700  680~800
   780~900     880~1000
 950~1500
 1000~2500
DN50= DN50
  NPS2〞=NPS2〞
如:單座自力式調節閥,公稱壓力PN16,WCB材質,閥后調壓,不帶冷凝器,壓力范圍120-220KPa,口徑DN50
型號為:ZZYP-16C-B-120~220-DN50

性能及選用參數表

公稱通徑(DN)  20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV)  7 11 20 30 48 75 120 190 300 480 760 1100 1750
額定行程  8 10 14 20 25 40 50 60 70
公稱壓力  PN 16、40、64  CLASS150LB~300LB
壓力調節范圍(Kpa)  15~50       40~80      60~140       120~220        160~220       200~260
  240~300     280~350   330~400        380~450       480~560       540~620
  600~700     680~800    780~900     880~1000        950~1500    1000~2500
*控制壓力盡量選擇在調節范圍中間值附件。
流量特性  快開
調節精度% ±5-10
使用溫度  -40℃≤不帶冷凝器≤200℃≤帶冷凝器≤350℃
允許泄漏量  硬密封(1/h)  單座:≤10-4閥額定容量(IV)級;套筒:≤5×10-4閥額定容量(II級)
軟密封(1/h)  0.15 0.30 0.45 0.60 0.90 1.7 4.0 6.75 11.10 16.0
減壓比  較大  10
較小  1.25
閥前壓力的較小值
閥前壓力KPa 30 50 100 150 200 250 300 350 400
閥后壓力KPa 15-24 15-40 15-80 15-120 20-160 25-200 30-240 35-280 40-320
閥前壓力KPa 450 500 550 600 650 700 750 800 850
閥后壓力KPa 45-360 50-400 55-440 60-480 65-520 170-560 75-600 80-640 85-680
閥前壓力KPa 900 950 1000 1250 1500 2000 2500 3000
閥后壓力KPa 90-720 95-760 100-800 125-1000 150-1200 200-1600 250-2000 300-2400



訂貨提供產品參數:ZZY自力式調節閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
