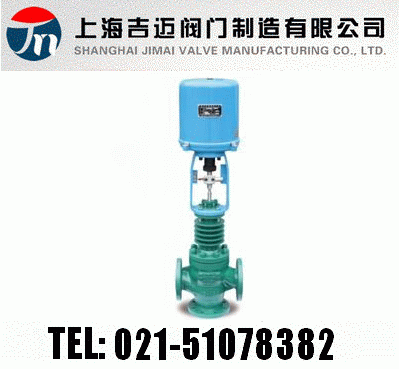

ZRHF電動三通調節閥

概述

ZRHF(H)型電動三通調節閥有合流與分流兩種作用方式,在某些場合可以代替兩個二通閥和一個三通閥接管而得到廣泛運用。實現對壓力、流量、溫度、液位等參數的調節,閥芯結構采用圓筒薄壁窗口,并采用閥芯側面導向,穩定性好、不易產生震動、噪聲低、允許使用壓差大,連線簡單等特點。公稱通徑和壓差較小時,合流閥可用于分流場合,可互換使用,但公稱通徑大于DN100和壓差較大的分流場合,不能互換使用。

標準規格

閥體型式:三通鑄造球型閥體
閥芯型式:三通型雙座閥芯
公稱通徑:DN20~300  NPS 3/4〞~ 12〞
公稱壓力:PN16 ~ 100   CLASS 150LB ~ 600LB
連接方式:法蘭:FF、RF、MF、RTJ
焊接:SW、BW
法 蘭 距:符合IEC 60534
閥蓋形式:標準型(-5℃~230℃)、
散熱片型(-45℃~大于230℃場合)、
低溫加長型(-196℃~ -45℃)、波紋管密封型
填    料:V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊:金屬夾石墨密封墊
執行機構:電動:3810L系列智能型執行機構、PSL系列智能型執行機構
表面涂漆:綠色 丙稀酸聚胺酯磁漆

型號編制

Z 執行機構  H 結構形式  -公稱壓力  閥體材質  公稱通徑
Z系列調節閥  R:電動3810L執行機構
D:電動PSL執行機構
H直行程  F:三通分流調節閥
  H:三通合流調節閥
  F(H)G:散熱型三通分(合)流調節閥
  F(H)V:波紋管型三通分(合)流調節閥
F(H)D:低溫型三通分(合)流調節閥
PN16=16
  CL150LB=150 LB
JIS10K=10K
C=WCB
  LC=LCB
  P=CF8
  PL=CF3
  R=CF8M
  RL=CF3M
D=特殊材質
DN25= DN25
NPS1〞=    NPS 1〞
如:電動三通分流調節閥,散熱型,壓力PN16,閥體材料為WCB,公稱通徑DN50,型號為:ZRHFG-16C DN50

性能

流量特性 直線、等百分比
可調范圍 30:1
額定CV值  等百分比\直線CV8.5~1280
允許泄漏量 硬密封:IV級(0.01%    閥額定容量)
性能指標   氣動  電動
基本誤差% ±1.5 ±1.0
回差% ≤1.5 ≤1.0
死區% ≤0.6 ≤1.0
始終點偏差% ±2.5 ±2.5
額定行程偏差% ≤2.5 ≤2.5

選用參數表

閥座直徑  25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數CV 8.5 13 21 34 53 85 135 210 340 535 800 1280
公稱通徑  行程  可選流量系數Cv(★標準型 ●推薦)
DN25 16 mm  ★
DN32 25 mm    ★
DN40   ●  ★
DN50   ●  ●  ★
DN65 40mm          ★
DN80         ●  ★
DN100         ●  ●  ★
DN125 60mm                ★
DN150               ●  ★
DN200               ●  ●  ★
DN250 100mm                  ●  ●  ★
DN300                   ●  ●  ★
電動執行機構  金屬密封較大允許壓差(MPa)
型號  推力(N)
3810L-08 800 1.52
3810L-20 2000 3.05 1.86 1.19 0.76
3810L-30 3000   2.79 1.79 1.14
3810L-50 5000   4.66 2.98 1.91 1.13 0.6 0.47
3810L-65 6500         1.35 0.8 0.57 0.39 0.26 0.16
3810L-99 10000               0.61 0.42 0.20 0.17 0.11
3810L-160 16000               0.97 0.67 0.35 0.27 0.18



訂貨提供產品參數:ZRHF電動三通調節閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
