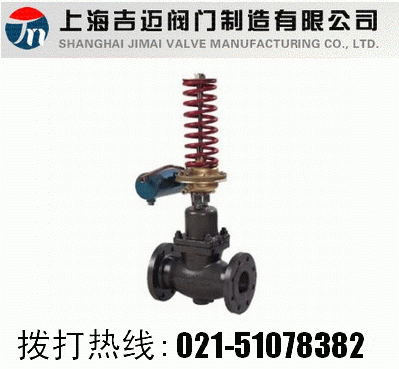

V230Y自力式壓力調節閥

概述

V230Y 01/02自力式壓力(差壓)調節閥由閥體、閥座、閥芯部件等組成,是一種無需外來能源而只依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品,和ZZYP自力式壓力調節閥相比,控制彈簧由于離閥體較遠,不易受介質溫度而影響,以及更易于更換或調整彈簧的特點。可用于非腐蝕性的液體、氣體和蒸汽等介質的壓力控制裝置。具有壓力平衡功能,靈敏度高低噪音,性能可靠,免于維護,采用標準模塊化設計,通過組合件,可以進行多項組合控制。廣泛用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。本產品有公稱壓力PN1640,公稱通徑范圍20300mm,使用溫度≤350。多種多樣的品種可供選擇。

二、V230Y自力式壓力調節閥型號規格

類別
壓力控制調節閥
差壓控制調節閥
閥后壓力控制
閥前壓力控制
差壓上升閥關閉
差壓上升閥開啟
硬密封
軟密封
硬密封
軟密封
硬密封
軟密封
硬密封
軟密封
型號
V230D01
V231D01
V230D02
V231D02
V230D03
V231D03
V230D04
V231D04
規格
DN15-250

三、V230Y自力式壓力調節閥技術參數

公稱通徑DN(mm)
20
25
32
40
50
65
80
100
125
150
200
250
300
額定流量系數Kv
7
11
20
30
48
75
120
190
300
480
760
1100
1750
額定行程L(mm)
8
10
14
20
25
40
50
60
70
公稱壓力PN(MPa)
1.6、4.0
壓力調節范圍(KPa)
15~50、40~80、60~100、80~140、120~180、160~220、200~260、
240~300、280~350、330~400、380~450、430~500、480~560、540~620、
600~700、680~800、780~900、880~1000、600~1500、1000~2500
固有流量特質
快開
調節精度(%)
±5
使用溫度(℃)
≤350
允許泄漏量
硬密封(1/h)
單座:≤10-4×閥額定容量(Ⅳ級)、雙座和套筒:≤5×10-3閥額定容量(Ⅱ級)
軟密封(m1/min)
0.15
0.30
0.45
0.60
0.90
1.70
4.0
6.75
11.10
16.0
減壓比
較大
10
較小
1.25

四、V230Y自力式壓力調節閥執行機構技術參數

產品型號
V230D01D03),V231D01D03
V230D02D04),V231D02D04
有效面積(cm2
32*
80*
250
630
32*
80*
250
630
壓力設定范圍(MPa
0.8~1.6
0.1~0.6
0.015~0.15
0.005~0.035
1.0~1.6
0.1~0.5
0.015~0.12
0.005~0.035
0.3~1.2
0.05~0.3
0.01~0.07
0.3~1.1
0.05~0.25
0.01~0.06
保證正常工作較小壓差(MPa
≥0.05
≥0.04
≥0.01
≥0.005
≥0.05
≥0.04
≥0.01
≥0.005
材質
膜蓋:鍍鋅鋼板;膜片:EPDM夾纖維
控制管線
銅管或不銹鋼管M10x1;卡套式接頭R1/4"

五、V230Y自力式壓力調節閥零件材質

閥體:ZG230~450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
閥芯:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
閥座:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
閥桿:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
膜蓋:A3、1Cr18Ni9Ti
填料:聚四氟乙烯、柔性石墨
膜片:丁腈橡膠、耐油橡膠、氟橡膠

六、V230Y自力式壓力調節閥外形尺寸



公稱通徑
DN
20
25
32
40
50
65
80
100
125
150
200
250
300
法蘭距 L
185
200
205
222
254
276
298
352
410
451
600
670
735
總高度 H
615
645
650
710
730
745
760
800
890
960
1050


H1
52.5
57.5
67.5
72.5
80
90
97.5
107.5
122.5
140
167.5
225
230
d
100
h
280
法蘭標準
GB:PN 1.6 2.5 4.0MPa ,ANSI:150LB 300LB JIS:10K 20K

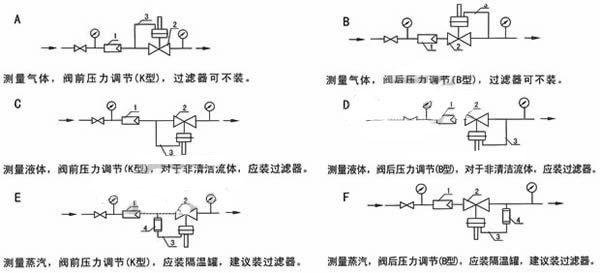

七、V230Y自力式壓力調節閥安裝圖



注:1.過濾器 2.自力式壓力調節閥 3.取壓管φ14×2 4.冷凝罐

八、V230Y自力式壓力調節閥訂貨須知

若訂貨前還未選定型號,請向我們提供您的使用參數
1.V230Y壓力調節閥公稱通徑、
2.V230Y壓力調節閥流體性質(包括公稱壓力、溫度、粘度或酸堿性)
3.V230Y壓力調節閥閥前、閥后壓力,
4.V230Y壓力調節閥閥體、閥芯材料,
5.V230Y壓力調節閥是否帶附件,說明附件型號。以便我們的為您正確選型。
若已經由設計單位選定我公司的V230Y壓力調節閥型號,請按型號直接向我司銷售部訂購。



訂貨提供產品參數:V230Y型自力式壓力調節閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
