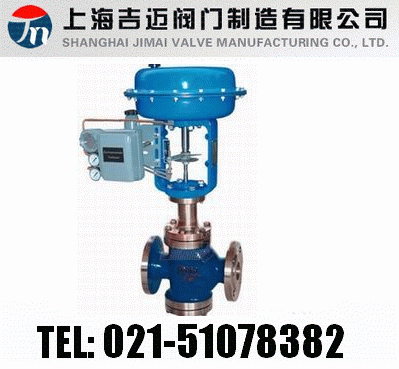

ZJHN氣動薄膜雙座調節閥
【ZJHN氣動薄膜雙座調節閥-產品說明】
ZJHN氣動薄膜雙座調節閥采用雙號導向結構,配用多彈簧招執機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大,允許泄漏也較大且不是很清潔的介質場合。本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64;閥體口徑范圍DN25~400。適用流體溫度有-250℃~+560℃范圍內多種檔次。泄漏量標準為Ⅲ級和Ⅳ級。流量特性為線性或百分比。多種多樣的品種規格可供選擇。
【ZJHN氣動薄膜雙座調節閥-主要零件材料】
零件名稱
|
材料
|
溫度范圍
|
閥體上閥蓋
|
HT200
|
-20~200℃
|
ZG230-450
|
-40~450℃
|
ZG1Cr18Ni9Ti
|
-250~550℃
|
ZG0Cr18Ni12Mo2Ti
|
-250~550℃
|
閥芯、閥座
|
1Cr18Ni9
|
-250~550℃
|
0Cr18Ni12Mo2Ti
|
-250~550℃
|
填 料
|
聚四氟乙烯
|
-40~200℃
|
膜 片
|
丁晴橡膠夾增強滌淪織物
|
|
壓縮彈簧
|
60Si2Mn
|
|
膜 蓋
|
A3
|
|
【ZJHN氣動薄膜雙座調節閥-主要技術參數】
公稱通徑mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
400
|
額定流量系數kv
|
10
|
16
|
25
|
40
|
63
|
100
|
250
|
250
|
400
|
630
|
100
|
1600
|
2700
|
公稱壓力MPa
|
1.6 4.0 6.4
|
行 程mm
|
16
|
25
|
40
|
63
|
100
|
介質溫度℃
|
-40~230℃(常溫型),散熱片式230~450℃(中溫型),特殊訂貨-100~600℃
|
流量特性
|
直線、等百分比
|
法蘭標準
|
符合JB78-59、JB79-59標準,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
|
閥體
材質
|
PN
(MPa)
|
1.6
|
WCB(ZG230-450) CF3CF8 CF8M
|
4.0,6.0
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
閥芯材質
|
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
|
上閥蓋型式
|
普通式(常溫型),熱片式(中溫型)
|
可調比
|
30:1
|
氣源接頭
|
M16×1.5
|
注:可為用戶提供ANSI,JPI,JIS法蘭的產品,其法蘭距按用戶需要確定。
【ZJHN氣動薄膜雙座調節閥-執行機構】
型 號
|
ZHA(B)-1
|
ZHA(B)-2
|
ZHA(B)-3
|
ZHA(B)-4
|
ZHA(B)-5
|
ZHA(B)-6
|
有效面積cm2
|
200
|
280
|
400
|
630
|
1000
|
1600
|
行 程mm
|
10
|
16
|
25
|
40
|
60
|
1000
|
彈簧范圍KPa
|
20~100(標準);20~100、40~200、20~60、60~100、80~240
|
【ZJHN氣動薄膜雙座調節閥-性能指標】
項目
|
指標值
|
基本誤差%
|
不帶定位器
|
±5.0
|
帶定位器
|
±1.0
|
回差%
|
不帶定位器
|
3.0
|
帶定位器
|
1.0
|
死區%
|
不帶定位器
|
3.0
|
帶定位器
|
0.4
|
允許泄漏量L/h
|
1×10-3×閥額定容量
|
可配附件定位器:電氣閥門定位器手輪 電磁閥限位開關電/氣轉換器 空氣過濾減壓器
【ZJHN氣動薄膜雙座調節閥-允許壓差】
供氣壓力
MPa
|
彈簧壓力
KPa
|
公稱通徑
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
0.14
|
20-100
|
5.4
|
4.4
|
4.9
|
3.8
|
4.7
|
3.6
|
2.8
|
3.75
|
2.7
|
2.15
|
2.0
|
1.7
|
0.24
|
40-200
|
10.8
|
8.8
|
9.8
|
7.6
|
9.4
|
7.2
|
5.6
|
7.5
|
5.4
|
4.3
|
4.0
|
3.4
|
注:使用條件為閥桿在介質流出端關閉時P2=0狀態下。

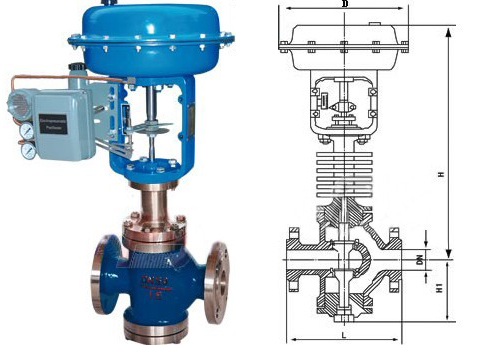

【ZJHN氣動薄膜雙座調節閥-主要外形尺寸】
公通徑
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
L
(mm)
|
PN1.6MPa
|
185
|
200
|
220
|
250
|
275
|
300
|
350
|
410
|
450
|
550
|
670
|
770
|
PN4.0MPa
|
190
|
210
|
230
|
255
|
285
|
310
|
335
|
425
|
460
|
560
|
740
|
805
|
PN6.4MPa
|
200
|
210
|
235
|
265
|
295
|
320
|
370
|
440
|
475
|
570
|
750
|
820
|
H
(mm)
|
普通型
|
567
|
570
|
645
|
650
|
877
|
887
|
899
|
1058
|
1068
|
1110
|
1498
|
1574
|
散熱片型
|
697
|
700
|
775
|
780
|
1040
|
1050
|
1062
|
1257
|
1267
|
1309
|
1743
|
1819
|
H1(mm)
|
117
|
120
|
139
|
144
|
188
|
208
|
220
|
268
|
278
|
320
|
441
|
503
|
D(mm)
|
225
|
360
|
470
|
620
|
重量(KG)
|
33
|
35
|
47
|
51
|
98
|
111
|
148
|
236
|
292
|
433
|
760
|
920
|
訂貨提供產品參數:ZJHN氣動薄膜雙座調節閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
