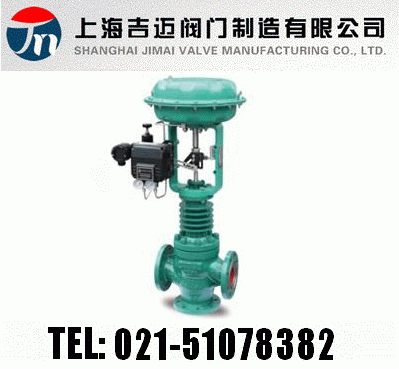

ZJHF氣動三通調節閥

概述

ZJHF（H）型氣動三通調節閥有合流與分流兩種作用方式，在某些場合可以代替兩個二通閥和一個三通閥接管而得到廣泛運用。實現對壓力、流量、溫度、液位等參數的調節，閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向，穩定性好、不易產生震動、噪聲低、允許使用壓差大，連線簡單等特點。公稱通徑和壓差較小時，合流閥可用于分流場合，可互換使用，但公稱通徑大于DN100和壓差較大的分流場合，不能互換使用。

標準規格

閥體型式：三通鑄造球型閥體
閥芯型式：三通型雙座閥芯
公稱通徑：DN20~300  NPS 3/4〞~ 12〞
公稱壓力：PN16 ~ 100    CLASS 150LB ~ 600LB
連接方式：法蘭：FF、RF、MF、RTJ
   焊接：SW、BW
   法 蘭 距：符合IEC 60534
   閥蓋形式：標準型（-5℃~230℃）、
   散熱片型（-45℃~大于230℃場合）、
   低溫加長型（-196℃~ -45℃）、波紋管密封型
   填    料：V型聚四氟乙烯填料、柔性石墨填料等
   密 封 墊：金屬夾石墨密封墊
   執行機構：氣動：多彈簧薄膜執行機構 、活塞式執行機構
   表面涂漆：綠色 丙稀酸聚胺酯磁漆

型號編制

Z	執行機構	H	結構形式	-公稱壓力	閥體材質	公稱通徑
Z系列調節閥	J:氣動薄膜執行機構  H:氣動活塞執行機構	H直行程	F:三通分流調節閥     H:三通合流調節閥     F(H)G:散熱型三通分(合)流調節閥     F(H)V:波紋管型三通分(合)流調節閥  F(H)D:低溫型三通分(合)流調節閥	PN16=16    CL150LB=150 LB JIS10K=10K	C=WCB    LC=LCB    P=CF8    PL=CF3    R=CF8M    RL=CF3M D=特殊材質	DN25= DN25 NPS1〞= NPS 1〞
如：氣動薄膜三通分流調節閥，散熱型，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZJHFG-16C DN50

性能

流量特性		直線、等百分比
可調范圍		30:1
額定CV值		等百分比\直線CV8.5~1280
允許泄漏量		硬密封:IV級（0.01%    閥額定容量）
性能指標		氣動	電動
	基本誤差%	±1.5	±1.0
	回差%	≤1.5	≤1.0
	死區%	≤0.6	≤1.0
	始終點偏差%	±2.5	±2.5
	額定行程偏差%	≤2.5	≤2.5

選用參數表

閥座直徑		25	32	40	50	65	80	100		125	150	200	250	300
額定流量系數CV		8.5	13	21	34	53	85	135		210	340	535	800	1280
公稱通徑	行程	可選流量系數Cv（★標準型 ●推薦）
DN25	16 mm	★
DN32	25 mm		★
DN40			●	★
DN50			●	●	★
DN65	40mm					★
DN80						●	★
DN100						●	●	★
DN125	60mm									★
DN150										●	★
DN200										●	●	★
DN250	100mm										●	●	★
DN300												●	●	★
氣動執行機構     膜片有效面積Ae (cm2)		ZHA/B-23				ZHA/B-34			ZHA/B-45				ZHA/B-56
		350				560			900				1600
作用方式	彈簧范圍	金屬密封允許壓差（MPa）
氣開	20-100KPa	0.7	0.44	0.28	0.18	0.17	0.11	0.07		0.07	0.05	0.03	0.05	0.03
	40-200 KPa	2.14	1.31	0.84	0.53	0.51	0.33	0.21		0.22	0.15	0.09	0.11	0.07
	80-240 KPa	4.99	3.05	1.95	1.25	1.18	0.78	0.5		0.51	0.36	0.21	0.21	0.15
氣關	20-100KPa	2.14	0.87	0.56	0.35	0.34	0.22	0.14		0.15	0.1	0.06	0.05	0.03
	40-200 KPa	6.4	5.86	3.64	2.3	2.21	1.43	0.91		0.95	0.66	0.37	0.11	0.07
	80-240 KPa	6.4	6.4	5.04	3.18	3.06	1.98	1.26		1.32	0.92	0.52	0.21	0.15



訂貨提供產品參數：ZJHF氣動三通調節閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
