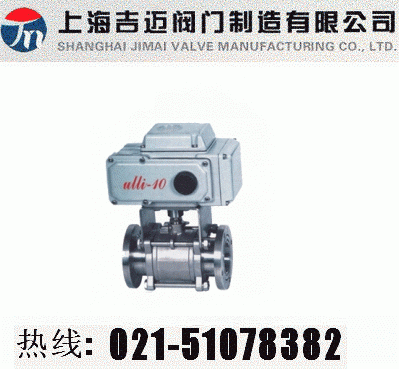

Q941F電動真空球閥


  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-51078382
傳真:021-51079323
技術:021-51078382

產品說明   服務承諾   訂貨流程
上海吉邁閥門制造有限公司主要生產≦Q941F電動真空球閥≧也是國內電動閥門生產商之一。公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將竭誠為您提供滿意的服務!


Q941F型電動真空球閥是適用于真空系統中接通或切斷管路的介質流。該閥采用回轉型電動、電子調節式閥門驅動裝置,可以通過外接電源的切換(用手動轉位開關或電腦控制)或外部輸入信號,來實現閥門開、關或中間位置的控制。閥門為直通式,靠球面密封,因而既能用在真空狀態下,也能在低壓狀態下使用。并可以任意位置安裝。
適用的工作介質為帶酸、堿性的氣體或液體。
適用的介質溫度:標準密封件-25+120
耐高溫密封件-25+230

電動真空球閥廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。

JM系列執行機構技術參數

閥體參數

電源

AC110、220、380V/DC24220V

公稱通徑

DN10150mm

輸出力矩

50N·M2000N·M

公稱壓力

PN1.6 2.5 4.0 6.4 31.5MPa(定制)

動作范圍

090° 0360°

泄漏量

軟密封:零泄漏

硬密封:≤額定流量的10-5

動作時間

15/30/60

執行機構

可另配PSQ、HQ、UNIC、361RS
等系列電子式電動執行機構

保護裝置

過熱保護

流量特性

快開特性

環境溫度

-30°60°

可調范圍

DN10-80

DN100-150

250:1

350:1

手動操作

同附帶手柄操作

基本誤差

±1%

限位

電氣、機械二重限位

死區

≤1%

防護等級

相當于IP-65

回差

≤1%

位置測量

可選裝開關或電位計

適用溫度

密封面

驅動電機

8W/E

PTFE≤150 RTFE≤180 PPL≤300 硬密封≤450





二、電動真空球閥 電動執行機構標準規格

參數

Unic-10

Unic-20

Unic-40

Unic-60

Unic-100

Unic-150

輸出軸力矩

10kgf·m

20kgf·m

40kgf·m

60kgf·m

100kgf·m

150kgf·m

電源電壓

單相  AC100V、200V、220V50/60Hz

動作范圍

090°

動作時間

30 /50Hz 時)

45

驅動馬達

20W

30W

90W

90W

100W

100W

保護裝置

過熱保護器(自動恢復型)

環境溫度

-25+55

絕緣電阻

100MΩ500V-DC

耐壓值

AC1500V 1 分鐘

手動操作

用可卸式手柄操作

限位元件

電動操作時:全開全閉極限開關;手動操作時:機械擋塊

防水性

相當于 IP65 標準

安裝狀態

可適應各種方向

重量

4.5kg

7.8kg

8.5kg

20kg

21kg

22kg

本體材質

鋁合金壓鑄

配線接口

PF 1/2×2 塑料防水接頭

七、電動真空球閥 外形尺寸

型號

公稱通徑(DN)

外形尺寸

法蘭標準

氣源壓力
(Mpa)

適用范圍(Pa)

漏氣率(Pa.L/S)

H

L

A

ΦD

ΦB

n-ΦC

Q-15

15

154

100

140

60

45

4-6.5

GB6070.4-85
GB4982-85

0.40.8

10 5 1x10 -3

1x10 -3

Q-25

25

175

114

164

70

55

Q-32

32

220

140

190

90

70

4-9

GB6070.4-85

Q-40

40

247

165

100

80

GB6070.4-85
GB4982-85

Q-50

50

282

175

247

110

90

GB6070.4-85

Q-65

65

315

186

247

130

110

Q-80

80

345

198

276

145

125

8-9















300

610

648

475

565

36

875

165









205

220



訂貨說明

1、電源電壓:DC24VDC220V、AC110V、AC220V、AC380V

2、介質類型、溫度、壓力

3、控制類型:開關型、無源觸點型、閥位信號反饋型、智能調節型

4、智能調節型:輸入信號4-20mA,1-5V,0-10V;輸出信號:4-20mA,1-5V0-10V



訂貨提供產品參數:Q941F電動真空球閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
