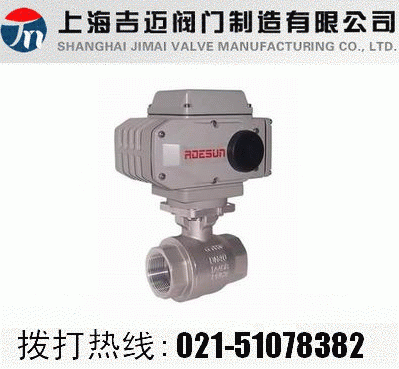

Q911F電動二片式球閥


  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
銷售:021-51078382
傳真:021-51079323
技術:021-51078382

產品說明   服務承諾   訂貨流程
上海吉邁閥門制造有限公司主要生產≦Q911F電動二片式球閥≧也是國內電動閥門生產商之一。公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將竭誠為您提供滿意的服務!


Q911F電動二片式球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式,電動執行機構內置伺服系統,無須另配伺服放大器,輸入4-20mA信號220VAC電源,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節),以實現與執行機構配套的閥門或其他裝置開度的精確定位,同時輸出420mADC的位置反饋信號。電動二片式球閥具有連線簡單,結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。

電動二片式球閥 執行標準

1、設計與制造:GB12237-89、API608API 6D、JPI 7S-48BS5351、DIN3357
2
、結構長度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
3
、檢驗主試驗:JB/T 9092、API 598

電動二片式球閥 電動球閥規格參數

JM系列執行機構技術參數

閥體參數

電源

AC200/220V,50/60Hz

公稱通徑

DN10100mm

輸出力矩

50N·M2000N·M

公稱壓力

PN1.6 2.5 4.0 6.4 31.5MPa(定制)

動作范圍

090° 0360°

泄漏量

軟密封:零泄漏

硬密封:≤額定流量的10-5

動作時間

15/30/60

執行機構

可另配PSQHQ、UNIC、361RS等系列
電子式電動執行機構

保護裝置

過熱保護

流量特性

快開特性

環境溫度

-30°60°

可調范圍

DN10-80

250:1

手動操作

同附帶手柄操作

基本誤差

±1%

限位

電氣、機械二重限位

死區

≤1%

防護等級

相當于IP-65

回差

≤1%

位置測量

可選裝開關或電位計

適用溫度

密封面

驅動電機

8W/E

PTFE≤150 RTFE≤180 PPL≤300
硬密封≤450





進線接口

PE1/2〞進線線鎖

電動二片式球閥 技術參數和性能

試驗壓力 Mpa

公稱壓力(Mpa

壓力級(class

JIS(Mpa)

1.6

2.5

4.0

6.4

10.0

150

300

600

10K

20K

強度試驗

2.4

3.8

6.0

9.6

15.0

3.1

7.8

15.3

2.4

3.8

密封試驗

1.8

2.8

4.4

7.0

11.0

2.2

5.6

11.2

1.5

2.8

氣密試驗

0.50.7

電動二片式球閥 主要零件材料

連接方式

內螺紋連接

對焊連接

零件名稱

閥體閥蓋

WCB

CF8(304)

CF8M(316)

WCB

CF8(304)

CF8M(316)

球體、閥桿

2Cr13

0Cr19Ni9

OCr17Ni12Mo2

2Cr13

0Cr19Ni9

OCr17Ni12Mo2

密封圈、填料

增強聚四氟乙烯、對位聚苯

適用工況

適用介質

水、蒸汽 、油品等

硝酸等腐 蝕性介質

醋酸等腐 蝕介質

水、蒸汽 、油品等

硝酸等腐 蝕性介質

醋酸等腐蝕介質

適用溫度

-29180°C(增強聚四氟乙烯)、-29300°C(對位聚苯)























電動二片式球閥 主要外形尺寸

公稱通徑

內螺紋連接

對焊連接

mm

inch

D

L (mm)

H

管螺紋G

B

重量 (Kg)

尺寸

重量 (Kg)

L

D1

D2

10

3/8

10

60

57

3/8″

95

0.34

70

10

18

0.32

15

1/2

15

75

68

1/2″

110

0.47

75

15

24

0.48

20

3/4

20

80

70

3/4″

110

0.68

90

20

28

0.68

25

1

25

90

80

1″

140

1.2

100

25

34

1.2

32

11/4

32

110

85

11/4″

140

1.9

110

32

41

1.9

40

11/2

38

125

100

11/2″

180

2.7

128

38

49

2.7

50

2

50

144

110

2″

180

3.9

154

50

62

3.8

65

21/2

64

186

130

21/2″

200

7.1

193

64

78

7.0

80

3

78

206

150

3″

250

11.5

222

78

94

11.4

100

4

98

240

170

4″

250

20.5

273

98

124

20.3



訂貨說明

1、電源電壓:DC24V、DC220V、AC110V、AC220V、AC380V

2、介質類型、溫度、壓力

3、控制類型:開關型、無源觸點型、閥位信號反饋型、智能調節型

4、智能調節型:輸入信號4-20mA,1-5V,0-10V;輸出信號:4-20mA,1-5V0-10V



訂貨提供產品參數:Q911F電動二片式球閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
