上海吉邁閥門制造有限公司主要生產≦FD971X電動粉末蝶閥≧也是國內電動閥門生產商之一。公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將竭誠為您提供滿意的服務!

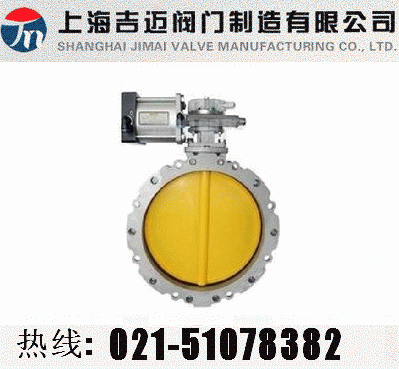

我公司生產的FD971X型電動粉末蝶閥,其密封圈采用特殊配方材料,具有耐磨損、耐老化、耐溫、耐腐蝕等性能。閥板同樣采用耐用磨材質,使用壽命長,密封更可靠質量更放心。
適用范圍
1、 FD971X電動粉塵專用蝶閥廣泛適用于火電廠,礦山、石灰廠、水泥廠、洗衣粉廠等有磨損、腐蝕的粉塵介質
2、 FD971X電動粉塵專用蝶閥較高壓力:10Mpa
3、 FD971X電動粉塵專用蝶閥使用溫度:0~115℃
電動粉末蝶閥 主要技術參數
公稱通徑DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
動作范圍
|
0~90°
|
允許壓差△P
|
小于公稱壓力(1.6MPa)
|
泄漏量Q
|
按GB/T4213-92,為Kv值的10-4
|
環境溫度oC
|
-20~60oC
|
基本誤差
|
±2.5%
|
回差
|
±2.5%
|
死區
|
1%
|
可調范圍
|
250:1、350:1
|
配用執行機構
|
可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構
|
控制方式
|
開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制)
|
電動粉末蝶閥 執行器參數及特點
電源電壓
|
AC110、220、380V/DC24、220V
|
輸出力矩
|
50N·M~2000N·M
|
動作范圍
|
0~90° 0~360°
|
動作時間
|
15秒/30秒/60秒
|
保護裝置
|
過熱保護
|
環境溫度
|
-30°~60°
|
手動操作
|
同附帶手柄操作
|
限位
|
電氣、機械二重限位
|
防護等級
|
相當于IP-65
|
防爆等級
|
ExdII BT4;特殊要求可定制ExdII BT6
|
位置測量
|
可選裝開關或電位計
|
驅動電機
|
8W/E
|
進線接口
|
PE1/2〞進線線鎖
|
(1)功能強勁:智能型、調節型、開關式。
(2)體積小巧:體積僅相當于同類產品的35%左右。
(3)使用方便:采用單相電源,接線簡單;采用獨創的球型凸出結構,使觀察更方便;免加油免點檢、防水防銹、任意角度安裝。
(4)保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
(5)智能數控:內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號(4-20mA DC /1-5VDC)實現閥門開度的智能控制和精確定位。
電動粉末蝶閥 主要性能指標
公稱通徑
|
DN(mm)
|
15~150
|
公稱壓力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
密封試驗
|
0.66
|
1.1
|
1.76
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
適用溫度
|
≤80℃
|
適用介質
|
空氣、水、蒸氣、油品等
|
連接形式
|
快裝式、卡箍式、外螺紋、焊接式
|
電動粉末蝶閥 主要零件材料
零件名稱
|
材料
|
閥體
|
304、316、316L
|
蝶板
|
304、316、316L
|
密封圈
|
硅橡膠、氟橡膠、聚四氟
|
閥桿
|
304、316、316L
|
填料
|
硅橡膠、氟橡膠、聚四氟
|
電動粉末蝶閥尺寸表
公稱通徑DN
|
A
|
B
|
C
|
D
|
E
|
額定功率
|
額定電流
|
壓力
|
1.0/1.6
|
1.0/1.6
|
1.0/1.6
|
1.0/1.6
|
1.0/1.6
|
|
|
40
|
155
|
349
|
57
|
104
|
32
|
15W
|
0.2A
|
50
|
155
|
353
|
62
|
104
|
43
|
15W
|
0.2A
|
65
|
155
|
362
|
70
|
104
|
46
|
15W
|
0.2A
|
80
|
155
|
368
|
89
|
104
|
46
|
15W
|
0.2A
|
100
|
208
|
392
|
106
|
115
|
52
|
25W
|
0.5A
|
125
|
208
|
407
|
120
|
115
|
56
|
25W
|
0.5A
|
150
|
208
|
446
|
132
|
115
|
56
|
25W
|
0.5A
|
200
|
256
|
489
|
164
|
127
|
60
|
50W
|
0.8A
|
250
|
256
|
514
|
200
|
127
|
68
|
50W
|
0.8A
|
300
|
256
|
568
|
238
|
127
|
78
|
90W
|
1.0A
|
350
|
288
|
629
|
280
|
164
|
78
|
120W
|
1.2A
|
400
|
288
|
662
|
302
|
164
|
102
|
120W
|
1.2A
|
450
|
288
|
693
|
335
|
164
|
114
|
150W
|
1.2A
|
500
|
288
|
729
|
360
|
164
|
127
|
150W
|
1.2A
|
訂貨說明
1、電源電壓:DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型:開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型:輸入信號4-20mA,1-5V,0-10V;輸出信號:4-20mA,1-5V,0-10V
訂貨提供產品參數:FD971X電動粉末蝶閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
專業制造、專業服務,吉邁為你創造更多價值
不斷提升服務質量,精益求精,“真誠的服務”是吉邁永恒的主題。吉邁嚴格按照 ISO9001-2000 質量體系認證要求,質量嚴格把關,責任到人,確保生產、銷售、服務的健康運行。加強與用戶溝通,竭誠為廣大客戶提供優質產品,至善至美服務,特此我廠做出如下承諾:
產品標準
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求,寬度超過國家標準。
售前服務
產品介紹,技術交流,非標產品設計,疑難解答
售中服務
- 守信合同,保證及時供貨,隨時保持與客戶聯系
- 對特殊或復雜的產品,我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
售后服務
- 吉邁產品質保期為自出廠起 12 個月,實行“三包”服務(包退、包換、包修)。
- 產品在使用中我廠定期組織技術、檢查人員進行訪問,征詢用戶對產品質量、使用狀況、改進意見等方面的反饋,以便進一步提高產品質量。
- 對用戶投訴產品質量問題,快速做出反映,售后服務人員在 24-36 小時(省外 48 小時)趕赴現場。
- 對售后服務,要求用戶填寫服務后的質量反饋表,并做出鑒定意見,一邊提高吉邁的服務質量
