上海吉邁閥門制造有限公司主要生產≦Q914F,915F電動內螺紋三通球閥≧也是國內電動閥門生產商之一。公司經營范圍:閥門,管件,流體設備的生產,加工,銷售,管道配件,建筑材料,五金交電,自控設備的銷售,從事貨物及技術的進出口業務!歡迎新老客戶來電,來函,我們將竭誠為您提供滿意的服務!

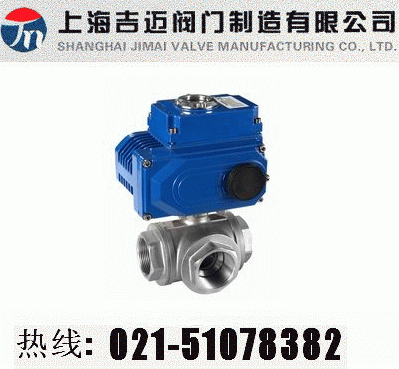

Q914F,915F電動內螺紋三通球閥由JQ系列精小型電動執行器與高平臺內螺紋三通球閥組成,根據閥門的結構分為L型與T型兩種。電動內螺紋球閥結構緊湊、外型美觀、密封性能好,通過220V電源信號或者手操器即可實現管道中介質流向的切換,也能使相互垂直的兩個通道連通或關閉。
JQ系列執行機構技術參數
|
閥體參數
|
電源
|
AC110、220、380V/DC24、220V
|
公稱通徑
|
DN10~150mm
|
輸出力矩
|
50N·M~2000N·M
|
公稱壓力
|
PN1.6 2.5 4.0 6.4 31.5MPa(定制)
|
動作范圍
|
0~90° 0~360°
|
泄漏量
|
軟密封:零泄漏
|
硬密封:≤額定流量的10-5
|
動作時間
|
15秒/30秒/60秒
|
執行機構
|
可另配PSQ、HQ、UNIC、361RS
等系列電子式電動執行機構
|
保護裝置
|
過熱保護
|
流量特性
|
快開特性
|
環境溫度
|
-30°~60°
|
可調范圍
|
DN10-80
|
DN100-150
|
250:1
|
350:1
|
手動操作
|
同附帶手柄操作
|
基本誤差
|
±1%
|
限位
|
電氣、機械二重限位
|
死區
|
≤1%
|
防護等級
|
相當于IP-65
|
回差
|
≤1%
|
位置測量
|
可選裝開關或電位計
|
適用溫度
|
密封面
|
驅動電機
|
8W/E
|
PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
|
|
|
項目類型
|
JQ-05
|
JQ-10
|
JQ-20
|
JQ-40
|
JQ-60
|
JQ-100
|
JQ-200
|
輸出力矩
|
50N.M
|
100 N.M
|
200 N.M
|
400 N.M
|
600 N.M
|
1000 N.M
|
2000 N.M
|
動作范圍
|
0~90°
|
額定電流
|
0.15A
|
0.3A
|
0.45A
|
0.7A
|
0.7A
|
0.85A
|
0.85A
|
絕緣電阻
|
100M/DC500V
|
電源
|
AC110/220/380V DC24V
|
電機功率
|
8W/E
|
23 W/E
|
45 W/E
|
90 W/E
|
90 W/E
|
120 W/E
|
120 W/E
|
選配閥門
|
15-25
|
15-65
|
80-100
|
100-125
|
125-150
|
150-200
|
200-250
|
執行器重量
|
2.6Kg
|
4.2 Kg
|
7.9 Kg
|
8.7 Kg
|
9 Kg
|
14.7 Kg
|
15 Kg
|
二、電動內螺紋三通球閥 主要零部件材料
序號NO
|
零件名稱
|
材質
|
1
|
閥體
|
不銹鋼CF8M/CF8
|
2
|
閥蓋
|
不銹鋼CF8M/CF8
|
3
|
球
|
不銹鋼CF8M/CF8
|
4
|
球墊
|
聚四氟乙烯PTFE
|
5
|
閥桿
|
不銹鋼CF8M/CF8
|
6
|
填料
|
聚四氟乙烯PTFE
|
7
|
中口
|
聚四氟乙烯PTFE
|
8
|
大薄片
|
聚四氟乙烯PTFE
|
9
|
壓蓋螺母
|
不銹鋼CF8M/CF8
|
10
|
手柄
|
不銹鋼CF8M/CF8
|
11
|
流向指示牌
|
ALUMINUM
|
12
|
華司
|
不銹鋼CF8
|
13
|
螺帽
|
不銹鋼CF8
|
14
|
鎖定裝置
|
不銹鋼CF8
|
15
|
皮套
|
塑料
|
16
|
盲蓋
|
不銹鋼CF8M/CF8
|
三、電動內螺紋三通球閥 主要外形尺寸
L型主要尺寸
SIZE
|
d
|
L
|
H
|
D1
|
B
|
W1
|
W2
|
h
|
重量WT(g)
|
1/2"
|
12.7
|
64
|
53
|
97
|
32.0
|
22.4
|
35.0
|
10-24UNC
|
530
|
3/4"
|
16.0
|
76
|
63
|
126
|
38.0
|
22.4
|
35.0
|
10-24UNC
|
700
|
1"
|
20.0
|
87
|
66
|
126
|
43.5
|
22.4
|
35.0
|
10-24UNC
|
980
|
1 1 / 4 "
|
25.0
|
96
|
81
|
145
|
48.0
|
22.4
|
35.0
|
10-24UNC
|
1950
|
1 1 / 2 "
|
32.0
|
114
|
83
|
145
|
57.0
|
25.4
|
38.1
|
1/4-20UNC
|
2950
|
2"
|
38.1
|
142
|
96
|
204
|
71.0
|
25.4
|
38.1
|
1/4-20UNC
|
4450
|
T型主要尺寸
SIZE
|
d
|
L
|
H
|
D1
|
B
|
F
|
G
|
W1
|
W2
|
h
|
重量WT(g)
|
1/2"
|
12.7
|
75
|
59
|
126
|
71.0
|
235
|
37.5
|
22.4
|
35.0
|
10-24UNC
|
530
|
3/4"
|
16
|
85
|
64
|
126
|
81.5
|
390
|
42.5
|
22.4
|
35.0
|
10-24UNC
|
725
|
1"
|
20
|
100
|
80
|
145
|
102.0
|
505
|
51.5
|
22.4
|
35.0
|
10-24UNC
|
1000
|
1 1 / 4 "
|
25
|
115
|
90
|
145
|
108.5
|
510
|
57.5
|
25.4
|
38.0
|
10-24UNC
|
2000
|
1 1 / 2 "
|
32
|
125
|
96
|
204
|
121.0
|
580
|
63.0
|
25.4
|
38.1
|
1/4-20UNC
|
3000
|
2"
|
38.1
|
148
|
106
|
204
|
138.5
|
655
|
73.0
|
25.4
|
38.1
|
1/4-20UNC
|
4650
|
訂貨說明
1、電源電壓:DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型:開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型:輸入信號4-20mA,1-5V,0-10V;輸出信號:4-20mA,1-5V,0-10V
訂貨提供產品參數:Q914F,915F電動內螺紋三通球閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號,請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們上海吉邁閥門專家為您審核把關。
專業制造、專業服務,吉邁為你創造更多價值
不斷提升服務質量,精益求精,“真誠的服務”是吉邁永恒的主題。吉邁嚴格按照 ISO9001-2000 質量體系認證要求,質量嚴格把關,責任到人,確保生產、銷售、服務的健康運行。加強與用戶溝通,竭誠為廣大客戶提供優質產品,至善至美服務,特此我廠做出如下承諾:
產品標準
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求,寬度超過國家標準。
售前服務
產品介紹,技術交流,非標產品設計,疑難解答
售中服務
- 守信合同,保證及時供貨,隨時保持與客戶聯系
- 對特殊或復雜的產品,我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
售后服務
- 吉邁產品質保期為自出廠起 12 個月,實行“三包”服務(包退、包換、包修)。
- 產品在使用中我廠定期組織技術、檢查人員進行訪問,征詢用戶對產品質量、使用狀況、改進意見等方面的反饋,以便進一步提高產品質量。
- 對用戶投訴產品質量問題,快速做出反映,售后服務人員在 24-36 小時(省外 48 小時)趕赴現場。
- 對售后服務,要求用戶填寫服務后的質量反饋表,并做出鑒定意見,一邊提高吉邁的服務質量
